电气防水套管如何发展和壮大

一、电气防水套管产品标准与技术规范

电气防水套管作为电气系统防水关键部件,技术标准严格规范产品性能与应用要求。

国家标准依据

产品生产严格执行以下国家标准:

07FD02《电气组合套管》国家标准图集

02S404《防水套管》国家标准图集

GB 4208《外壳防护等级》

IEC 529《外壳防护等级》国际标准

核心技术参数

关键技术参数确保产品性能:

公称直径范围:DN50-DN4000

电气套管内径比电缆电线外径大 20-30mm

翼环厚度:DN80-DN250≥12mm,DN300-DN500≥16mm

防护等级:IPX1-IPX8,根据应用场景选择

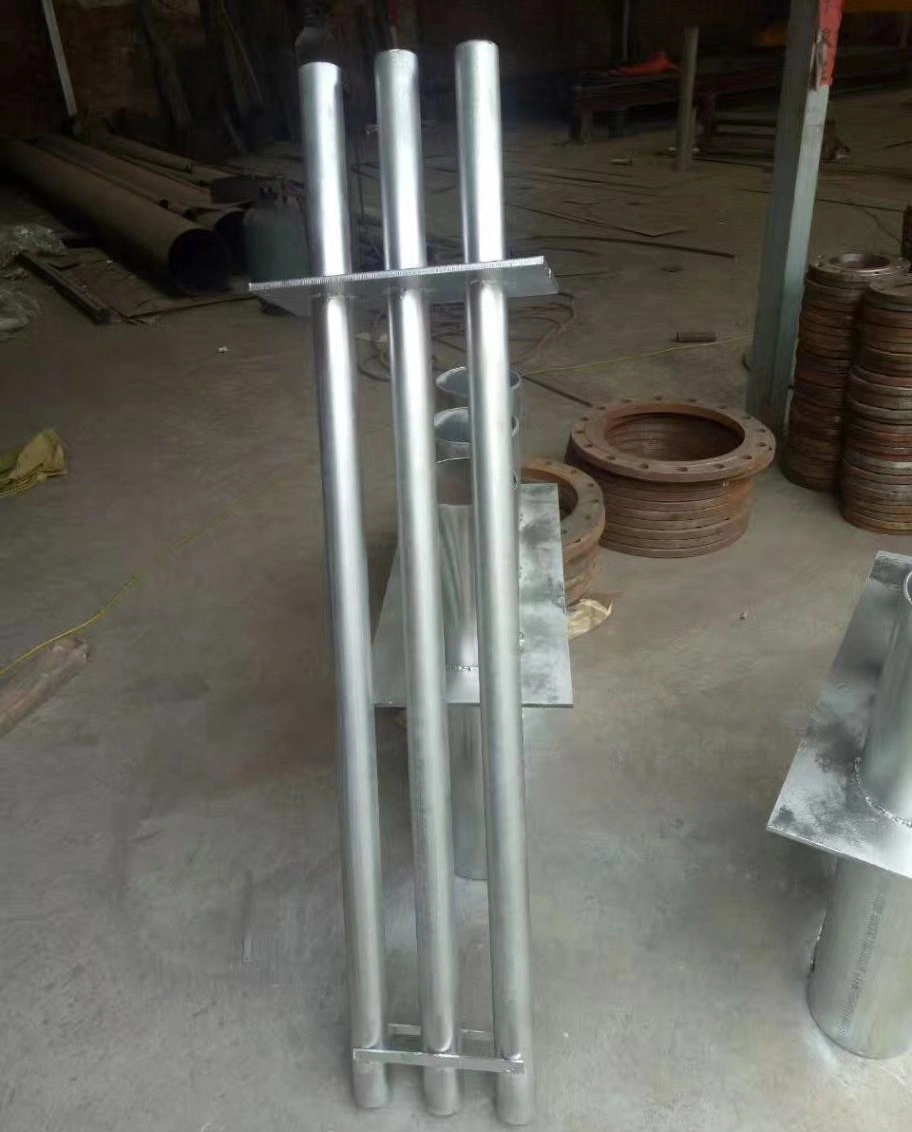

定制电气防水套管图片

二、电气防水套管产品结构与性能特点

结构设计特点

电气防水套管采用多重密封结构设计:

电气套管本体与翼环满焊连接,焊缝高度不低于翼环厚度

法兰压盘与橡胶密封圈配合,形成柔性密封

电气套管两端超出墙体表面长度需达到 50-100mm

填料密封层采用油麻丝和密封胶分层填塞

性能优势

产品性能优势体现在多个方面:

防护等级:IPX5-IPX8,满足不同防水要求

位移补偿:径向 ±5mm,轴向 ±3mm,适应管道振动

防腐性能:热镀锌处理,镀锌层厚度≥85μm

安装精度:中心坐标偏差≤10mm,垂直度偏差≤1/100

三、电气防水套管防护等级与应用场景

IP 防护等级解析

IP 防护等级按防水能力分级:

IPX1:防垂直滴雨,适用于室内干燥环境

IPX5:防喷射水,适用于户外轻度防水

IPX6:防强喷射水,适用于户外高强度防水

IPX8:防持续浸水,适用于水下作业环境

应用场景分析

不同场景对防护等级有不同要求:

建筑电气系统:IPX5-IPX6 防护等级

人防工程:需选择加强型电气防水套管,防护等级 IPX7

地下工程:IPX7 防护等级,适应潮湿环境

化工管道:IPX8 防护等级,耐强腐蚀介质

选型决策要素

选型需考虑以下要素:

环境湿度:根据湿度等级选择防护等级

管道规格:电气套管内径需匹配管道外径

安装位置:室内外环境决定防护等级要求

介质特性:腐蚀性介质需选择相应防护措施

四、电气防水套管质量控制

奥凡环保科技建立完善的质量控制体系:

原材料检验:每批钢材提供材质证明书

生产过程控制:关键工序设置质量控制点

成品检验:10% 抽样进行水压试验和尺寸检测

防护等级测试:按照 IEC 529 标准进行防水测试

技术团队可为客户提供专业选型指导,根据工程实际需求推荐合适产品规格和防护等级。奥凡环保科技秉承质量**理念,确保每个产品都能满足工程要求。

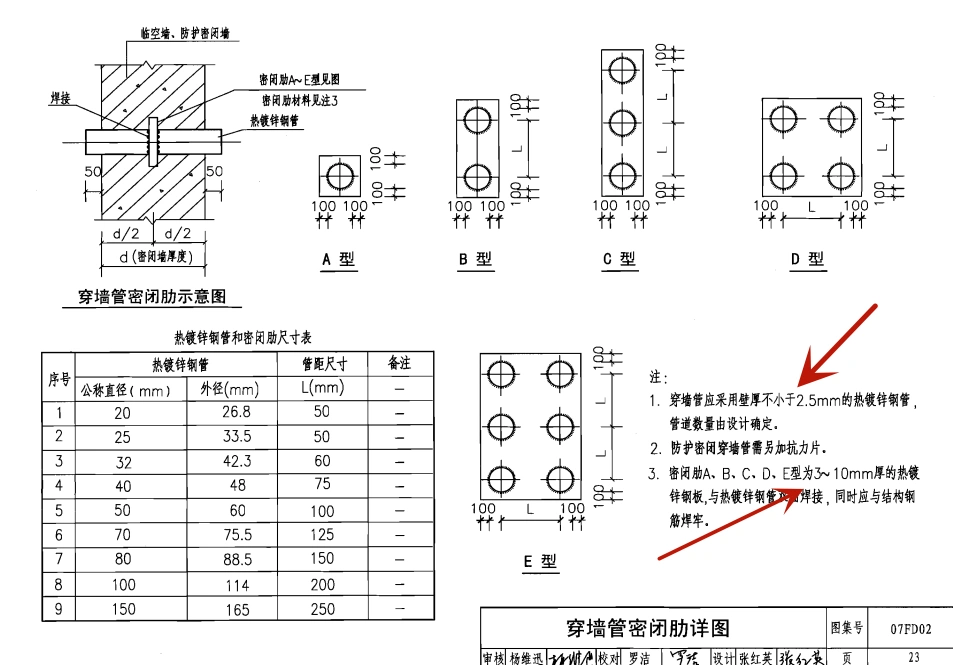

五、电气防水套管安装详图

电气防水套管安装详图

数据来源

07FD02《电气组合套管》国家标准图集

02S404《防水套管》国家标准图集

GB 4208《外壳防护等级》

IEC 529《外壳防护等级》国际标准

《人民防空地下室设计规范 GB50038-2005》
