电气套管敷设规范避坑：5个数据不再砸墙

电气套管敷设是电气安装工程中的关键环节,直接关系到后续电气线路的安全运行。如果敷设不规范,不仅会影响工程质量,还可能带来安全隐患。今天,我们就来聊聊电气套管敷设规范中的5个关键数据,帮助你避免常见的坑,确保工程一次合格。

一、预埋电气套管位置偏差

预埋电气套管的位置偏差是电气套管敷设中常见的问题之一。根据规范要求,预埋穿墙电气套管的位置尺寸水平偏差应在10mm内,标高允许偏差为±5mm。如果偏差过大,可能会导致后续穿线困难,甚至需要砸墙重新预埋。为了避免这种情况,建议在预埋时使用“井字架”加固,并在浇筑过程中安排专人看护,确保套管位置准确。

二、电气套管出墙尺寸

预埋穿墙电气套管出外墙的尺寸通常有明确要求。例如,电气套管出外墙的尺寸应为10-20cm。如果出墙尺寸不符合要求,可能会导致后续安装设备时无法正常连接。因此,在预埋电气套管时,一定要严格按照设计要求控制出墙尺寸。

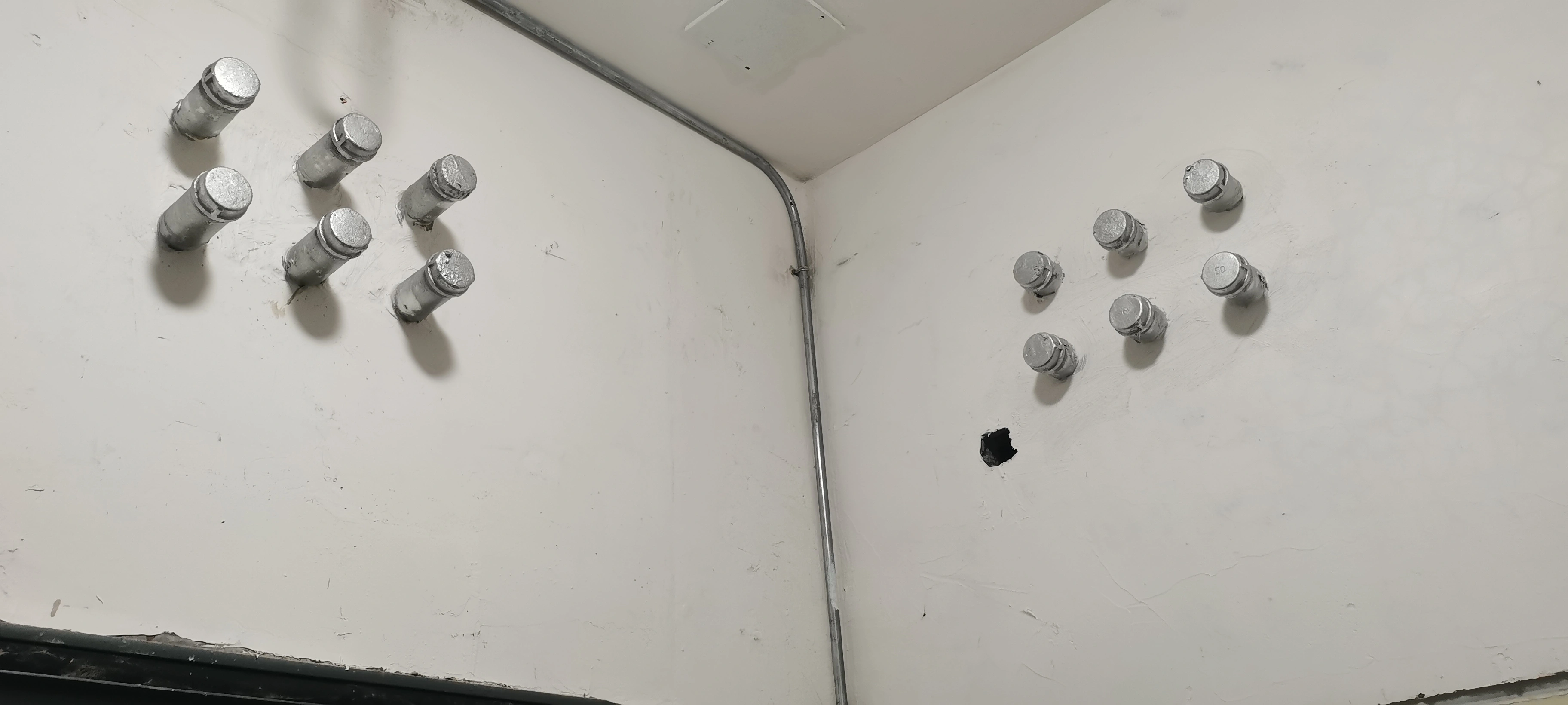

电气套管出墙尺寸图片

三、电气套管固定牢固性

电气套管预埋后应固定牢固,防止位移或下沉。固定方法应合理,可以采用点焊、钢筋夹等固定方式。如果电气套管固定不牢固,在混凝土浇筑过程中可能会发生移位,导致后续需要返工。因此,在固定电气套管时,要确保其牢固**。

四、电气套管内部清洁

电气套管内部应清洁无杂物,以方便穿线。预埋前应将电气套管内部清理干净,防止杂物进入。预埋后,电气套管口应封堵严密,防止灰尘、杂物等进入。如果电气套管内部有杂物,可能会划伤线缆绝缘层,甚至导致短路。因此,在预埋电气套管时,一定要注意保持其内部清洁。

五、电气套管密封性能

对于穿越人防围护结构的电气套管,密封性能尤为重要。根据规范要求,人防工程的电气套管需做气密性试验,压力测试≥0.1MPa,30分钟压力无下降。如果密封性能不达标,可能会导致人防工程的密闭性被破坏,影响其防护功能。因此,在施工时,要严格按照规范要求进行密封处理。

在预埋阶段,通过使用“井字架”加固和专人看护,成功将套管的位置偏差控制在规范要求范围内。在固定电气套管时,采用点焊和钢筋夹相结合的方式,确保电气套管牢固**。在清洁和密封处理方面,施工人员也严格按照规范要求操作,*终一次性通过了气密性试验。正是因为严格遵循了这些规范要求,该项目的电气套管敷设工程一次合格,为整个项目的顺利推进奠定了坚实基础。

电气套管敷设规范中的5个关键数据,包括预埋套管位置偏差、套管出墙尺寸、套管固定牢固性、套管内部清洁和密封性能,是确保工程质量的关键。通过严格控制这些数据,可以有效避免常见的坑,确保工程一次合格。如果你也从事相关工作,不妨参考这5个数据,相信会对你的工作有所帮助。
