上海人防电气套管预埋：门框墙备用管管径50~80mm，看新规

上海人防电气套管预埋安装的新规范包括以下要点:

1.所有穿过人防区防护密闭隔墙、密闭隔墙及顶板的电气管线,需要进行防护密闭处理。电气管材应选用壁厚不小于2.5mm的热镀锌钢管。

2.在人防门上应预留电气套管,包括防爆波电缆井预留线管、人防门和门框的接地处理等。

3.在各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上,应预埋备用管。这些备用管的管径为50~80mm,管壁厚度不小于2.5mm,材质为热镀锌钢管,并应符合防护密闭要求。

4.电气管线在穿过人防隔墙及顶板时,需要按照相关规定进行密闭处理。明配管需要预留穿人防隔墙及顶板的密闭套管,密闭套管的做法应符合相关图集的规定。

5.在施工过程中,需要注意战时所需的信号管、检测管等穿防护墙的备用预留管。

这些规范要求旨在确保人防工程中电气套管的预埋安装符合防护和密闭的要求,以保障人防工程的安全和功能。

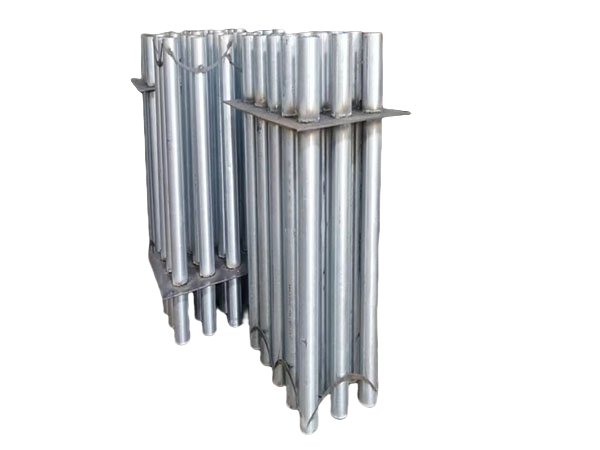

上海人防电气套管图片

参考资料:

[1]地下人防机电安装(一)

[2]上海市民防工程建设和使用管理办法

[3]人民防空地下室设计规范GB50038-2005(2023修订版)

[4]地下室人防工程机电安装最全图文详解(附安装图集)

[5]人防套管、短管及阀门安装相关规范及条文解释20210507

[6]电气人防密闭套管预埋技术交底-百度文库
