人防工程电气设计与施工（主要包括电气组合套管及防护套管施工）

人防工程电气设计与施工不同于普通民用建筑的电气设计和施工,一般情况下,人防电气施工根据防空**室电气设备安装图集-规范-标准-07FD02组织施工,其中主要包括防空**室电源配电箱(柜)布置图,控制电路图,设备安装等,具体如何规定,关注奥凡环保科技,小编将一一详解。

一. 建筑电气基本知识

1.建筑电气的基本作用

建筑电气以建筑为平台的建筑物内所有电气系统的总称。其服务于建筑;服务于建筑物内人们的工作、生活、学习、娱乐、安全等。

2.强电和弱点基本概念

从电压等级上划分,强电一般是110v以上,而弱电一般是60v以下。强电即是把电能引入建筑物,进行电能再分配并通过用电设备将电能转换成机械能、热能和光能等;而弱电即是工程实现建筑物内部以及内部和外部间的信息交换、信息传递及信息控制等。

强电系统主要包括建筑供配电系统;建筑动力系统;建筑照明系统;防雷接地系统;电梯及其他系统。

弱电系统主要包括火灾自动报警系统;安全防范系统;建筑设备自动化系统;有线电视系统;综合布线系统(电话网络系统);有线广播及扩声系统;会议系统。

二.人防建筑电气

1.防护工程电气的主要特点

防护工程供电系统也就是防护工程电力系统,它是防护工程电力系统的一部分。所谓电力系统包括油库、柴油发电站、变压器、送电线路及其通讯、水、风、电所有用电设备的完整系统。防护工程供电系统是一个庞大而复杂的系统,它与地上供电系统有其相同点也有不同点,防护工程供电系统主要有以下特点:

(1)供电可靠性要求高

防护工程,主要是供应急情况和战争时使用的,在战争中,只有有效地保护自己,才能更好地消灭敌人。特别是在现代战争条件下,快速通讯和多路通讯的不断提高,对供电的连续性及其供电质量有其更高的要求,就其战争的本身变化也往往是瞬息万变,所以防护工程的供电分秒不停始终不间断地连续保质保量供电才是*理想的。因此供电可靠性要求高是防护工程供电的一个显著特点。

(2)内部电站

在防护工程中,电的来源分二个部分。一个是比较有保障的外电源,接于就近的地方大电网上,平时工程用电主要以外电源为主。但特殊情况下,尤其在战争中,外电源是没有**的,所以在防护工程中一般都设有内电源,即柴油发电机组,由其构成内部发电站作为备用电源。

(3)电气设备要求防潮、防霉能力强

防护工程是构筑在**的,工程容易渗水,工程内有凝结水结露于墙壁与设备上,因此相对湿度大,它将影响电气设备的绝缘性能,影响正常使用,另外引起金属材料锈蚀,使电气设备寿命大大降低,因此尽可能选用防潮、防霉的产品。防空**室电气设备安装

1.设备安装

(1)各种配电箱、控制箱均不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装,若*须设置在此类墙体时,应为挂墙明装。

(2)设有三种通风方式的防空**室,应在每个防护单元内设置通风方式信号装置,三种通风方式控制箱宜设在值班室、防化通信值班室内。三种方式信号箱设在战时进风机房、排风机房、柴油发电机房、电站控制室、人员出入口*里面一道密闭门内侧及其他需要设置的地方。

2.线路敷设

(1)所有穿过外墙、临空墙、防护密闭隔墙、密闭隔墙的电缆(包括动力、照明、通信、网络等)管线和预留备用管,应进行防护密闭或密闭处理。管材应选用热镀锌钢管,密闭材料应采用热镀锌钢板。

(2)在各个防空**室出入口及连接通道口的防护密闭门门框墙及密闭门门框墙上应预埋4-6根备用管,管径为50-80mm,管材应采用热镀锌钢管,管壁厚度不小于2.5mm,并应符合防护密闭要求。

(3)当防空**室电缆或导线较多时,可采用沿桥架敷设的方式,但电缆桥架不得直接穿过临空墙、防护密闭隔墙和密闭隔墙,穿过时应改为穿热镀锌钢管敷设,并符合防护密闭要求。

(4)由室外**进出防空**室的强电和弱电线路,应分别设置防爆波电缆井,防爆波电缆井宜设置在紧靠外墙外侧,应预埋备用管并应采取防护密闭措施。

3.控制及信号

(1)有清洁式、滤毒式、隔绝式三种通风方式的防空**室,应在每个防护单元内设置三种通风方式信号装置系统,应采用红色表示隔绝方式,绿色表示清洁方式,黄色表示滤毒方式。

(2)设有三种通风方式的防空**室,在每个防护单元战时人员主要出入口防护密闭门的外侧,应设置一个有防护能力的呼叫按钮,音响装置应设在值班室或防化通信值班室内。

4.接地

(1)防空**室的接地形式宜采用TN-S,TN-C-S保护接地系统。防空**室的内部电源线路,N线和PE线应严格分开。

(2)应利用防空**室的结构钢筋网做自然接地体,当接地电阻值不能满足要求时,宜在室外增设人工接地装置。

(3)防空**室应将下列导电部分做等电位连接:

a.保护线接地干线;

b.电气装置人工接地极的接地干线或总接地端子;

c.金属管道,如给水管、排水管、通风管、电缆或电线的穿线管等;

d.建筑结构中的金属构件,如防护密闭门、密闭门、防爆波活门的金属门框等;

e.电设备金属外壳、电缆金属外护套;

电气组合套管

桥架安装时应依照图纸设计标高,做到横平竖直,连接缝不宜多大,软连接应在连接钢板两侧的孔内连接。

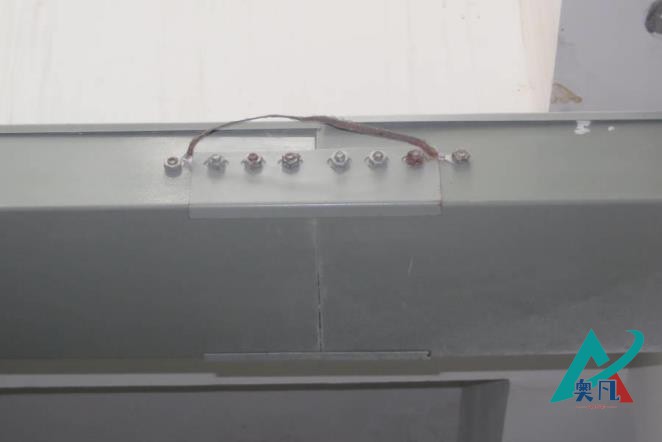

桥架软连接相接

   奥凡环保科技特别提醒:防水套管的规格型号种类繁多,如需07fs02防护密闭套管图集的详细内容,请关注本网站或与管理员联系,如有什么疑难问题,敬请留言,小编会及时回复!选择合适的厂家和产品,确保无后顾之忧!
