密闭防水套管及安装示意图片（04FS02图集解释）

防水套管种类繁多,相信大家一定听说过密闭防水套管,密闭防水套管是根据2004年实施中国建筑东北设计研究院主编的04FS02《防控地下室给排水设施安装》图集定义的密闭套管。因为其属于人防工程,对其有更高的要求,可分为刚性密闭套管,柔性密闭套管两大类,其实和我们所了解的柔性防水套管和刚性防水套管区别不大,只是在安装时靠近外墙一侧增加了一套挡板,内部用柔性填缝和密封膏嵌缝。比起普通的防水套管,它的密封性能更加良好。

柔性密闭套管安装图

柔性密闭套管是在柔性防水套管B型的基础上在外墙一侧加了一套挡板。

刚性密闭套管安装图(一)

    刚性密闭套管是在F型防水套管靠近外墙一侧再加一道挡板,通常把这种叫做刚性密闭套管。

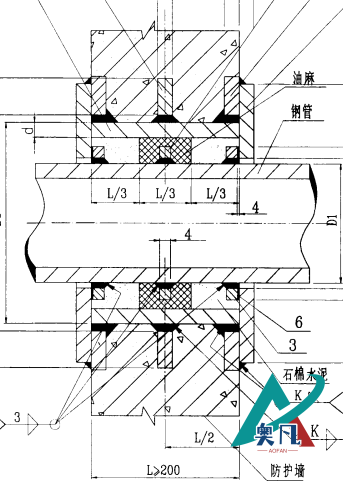

    而在E型刚性防水套两侧各加一道挡板的刚性密闭套管我们通常叫两侧防护刚性密闭套管。如下图所示。

刚性密闭套管安装图(二)
