刚性防水套管图例符号咋认？掌握7种符号，施工布置不发愁！

刚性防水套管是一种给排水管道,消防等管道保护防水套管,通常用于固定、保护和增强在各种环境中的管道。刚性防水套管的符号可以通过正式的绘图标准体现出来,常用于建筑图纸、电缆配线图中。以下是刚性防水套管的图例符号及其相关的解释。

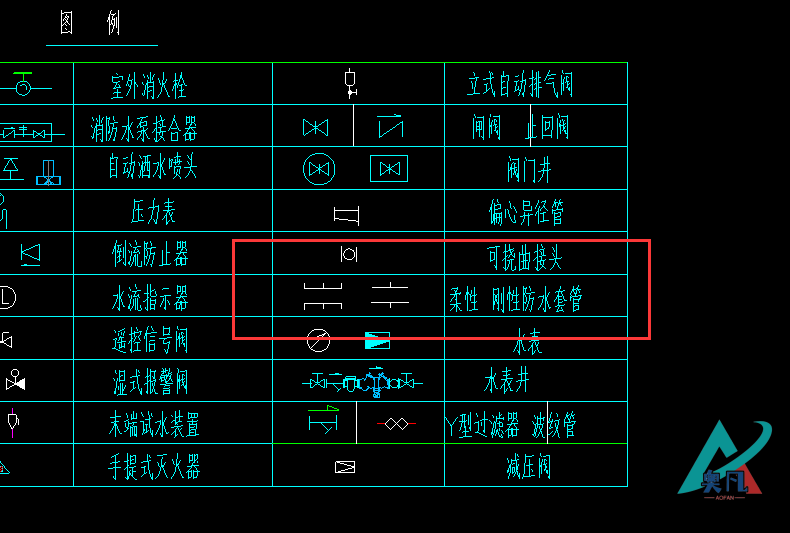

刚性防水套管图例符号

直线:

表示刚性防水套管的直线段。

弧线:

表示刚性防水套管的弯曲部分或弯曲处变化的方向。

T型连接:

表示两条刚性防水套管的连接处。

Y型连接:

表示三条刚性防水套管连接的交汇处。

十字型连接:

表示四条刚性防水套管交汇处的连接。

斜线、竖线和横线:

表示刚性防水套管的不同角度或不同方向的延伸部分。

圆圈:

表示连接方法的指示符号,如固定卡箍、螺栓等。

刚性防水套管图例符号是在建筑图纸和电缆配线图中表达和表示刚性防水套管的一种标准符号。符号的应用可以帮助工程师和管道施工人员准确理解、布置和连接刚性防水套管。应用中,应注意选择正确的符号、正确写明规格说明和建立相关图例,以确保刚性防水套管的正确使用和施工过程的顺利进行。
