人防工程防护密闭套管直径误差要求

人防工程的施工过程中,防护密闭套管的安装非常重要。为了确保防护密闭套管的质量和性能,有一些直径误差的要求需要遵守。下面Aofan将详细介绍人防工程防护密闭套管直径误差的要求。

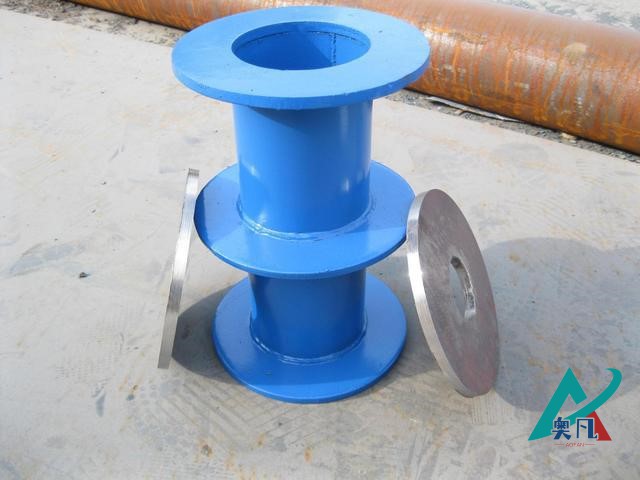

防护密闭套管

一,防护密闭套管穿墙处遇到非混凝土墙时,应该选择改用混凝土墙壁。

混凝土墙壁的浇注围应该比翼环直径(D4)大200。为了保障防护密闭套管的密闭性,须一次性将防护密闭套管完全浇注固定在墙内。防护密闭套管内的填料应该紧密捣实,以确保防护密闭套管周围没有空隙。

二,穿管处的混凝土墙壁厚度应该不小于200。

如果墙壁厚度不足200,就需要在一边或两边加厚,加厚部分的直径至少为翼环直径(D4)加200。这样可以增加墙壁的强度和稳定性,确保防护密闭套管的安装牢固**。

焊接结构方面,尺寸公差和行为公差需按照标准JB/T5000.3-1998执行。焊接工艺采用手工电弧焊,选择焊条时应使用型号为E4303、牌号为J422的焊条,而焊缝坡口的基本形式和尺寸需按照标准GB985-88执行。这些标准和要求确保了焊接质量和结构的稳定性。

三,对于卷制成型的防护密闭套管,其周长允许的偏差要根据直径D3的大小来确定。

当D3≤600时,允许的偏差为±2;而当D3>600时,允许的偏差为±0.0035D3。这样可以控制防护密闭套管的尺寸误差,确保其符合要求。

四,防护密闭套管的重量计算以长度L=200为基准。如果实际长度L超过200,需要进行额外的计算来确定防护密闭套管的重量。

人防工程防护密闭套管在直径误差方面有一些具体要求。穿墙处遇到非混凝土墙壁时,应该采取相应的措施。混凝土墙壁的厚度、焊接结构参数、卷制成型的周长偏差等也有具体的要求限制。
