柔性防水套管图例图集中各符号的含义

柔性防水套管图集中,符号的正确理解对于设计和施工十分重要。奥凡将解释柔性防水套管图集中常见符号的含义,让我们一起详细了解它们的作用。

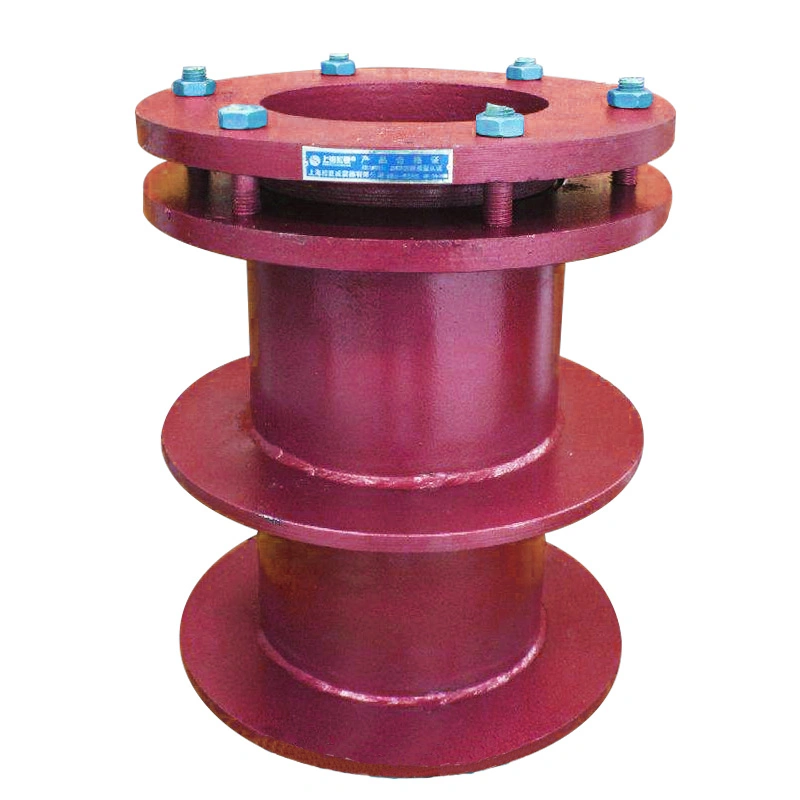

柔性防水套管

柔性密闭套管安装图

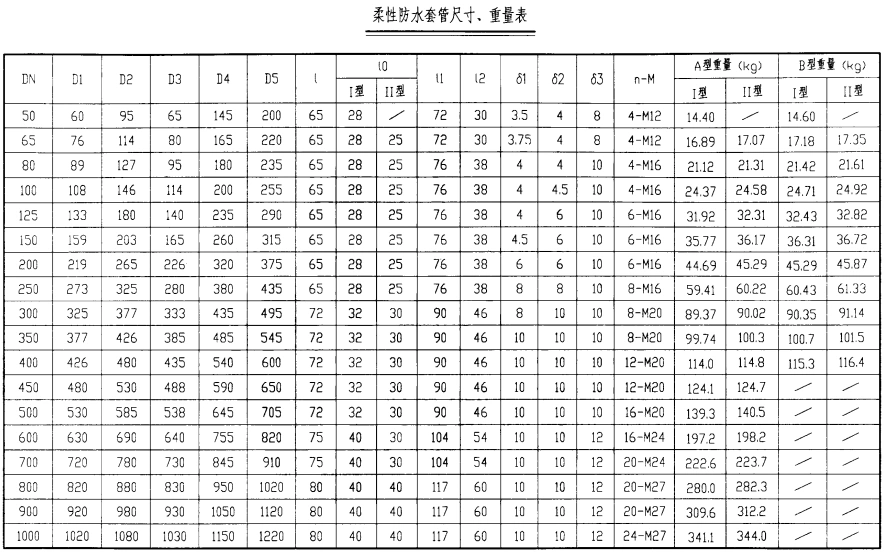

柔性防水套管尺寸重量表

DN(公称直径),它表示防水套管的公称直径。DN通常以毫米(mm)为单位。

D1代表穿管的外径,表示设计中需要穿过柔性防水套管的管道或设备的外径尺寸。

D2是指柔性防水套管的外径,表示防水套管自身的外径尺寸。

D3代表法兰盖的内径,即法兰盖的内部孔径尺寸。

DN4是螺栓的中心距离,表示两个螺栓之间的中心距离尺寸。

D5是法兰盖的外径,即法兰盖的外部直径尺寸。

10表示密封圈的厚度,即柔性防水套管中用来确保密封性的圆环的厚度,以毫米表示。

δ2代表钢套管的厚度,表示防水套管中的钢制部分的厚度尺寸。

N-M则表示螺栓的数量和型号,N代表螺栓数量,M代表螺栓的型号。

刚性防水套管图集中也有一些重要的符号需要理解。

DN表示刚性防水套管的公称直径,以毫米为单位。

D1是指套管设计的穿管直径,表示需要穿过刚性防水套管的管道或设备的外径尺寸。

D3代表防水套管的外径,即防水套管自身的外径尺寸。

D4是翼环的外径长度,表示翼环的外部直径尺寸。

B代表翼环的厚度,即翼环所占的厚度尺寸,以毫米表示。

K表示钢套管和翼环的焊接坡口深度,即焊接处的深度尺寸。

理解以上符号的含义,我们能够更好地理解柔性防水套管图例图集,并在设计和施工中正确应用。这些符号的准确解读对于确保柔性防水套管的正常运行和防水效果至关重要。

柔性防水套管图例图集中的符号包括DN、D1、D2、D3、DN4、D5、10、δ2、N-M、DN、D1、D3、D4、B、K等,它们分别代表不同部分的尺寸和参数,理解它们对于正确设计和施工具有重要意义。
