电缆保护套管的一般安装规范要求

现代的建筑和工业领域中,电缆保护套管被广泛应用于保护电缆和线路的安全和可靠传输。为了**电缆保护套管的有效性和**性,有一些安装规范要求需要被遵循。

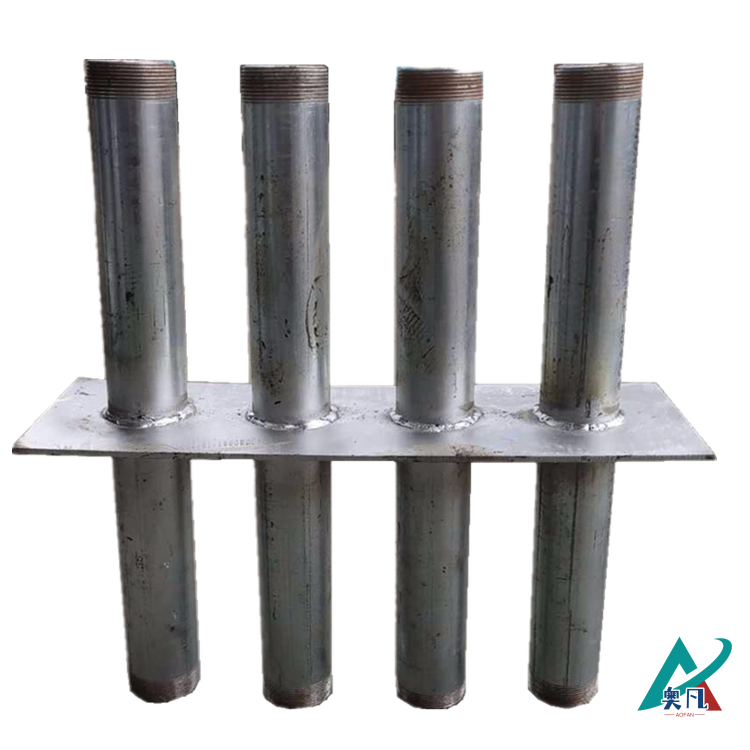

电气组合套管

1. 暗配管时,电缆保护管应沿较近的线路敷设,并且应尽量减少弯曲。

这可以**电缆保护套管的布线路径较为直接,减少电缆的弯曲和扭曲,提高线路的传输效率和信号稳定性。埋入建筑物或构筑物内的电缆保护管与表面的距离应不小于15mm,以保护电缆不受外界环境的物理损害。

2. 在电缆保护管的弯曲处,不应出现任何折皱、凹陷和裂缝,并且弯曲的程度不应超过管外径的10%。

为了**这一点,需要注意的几个方面:

  预制管的下料应准确,套丝时应进行两遍成型,以**牙型的完整和规则。在煨弯过程中,需要注意避免明显的凹偏现象,并且要保护好丝扣的完整性。

  电缆保护管的管口应该没有毛刺和尖锐的棱角,无螺纹连接的管口宜做成喇叭型,以方便电缆的出入。

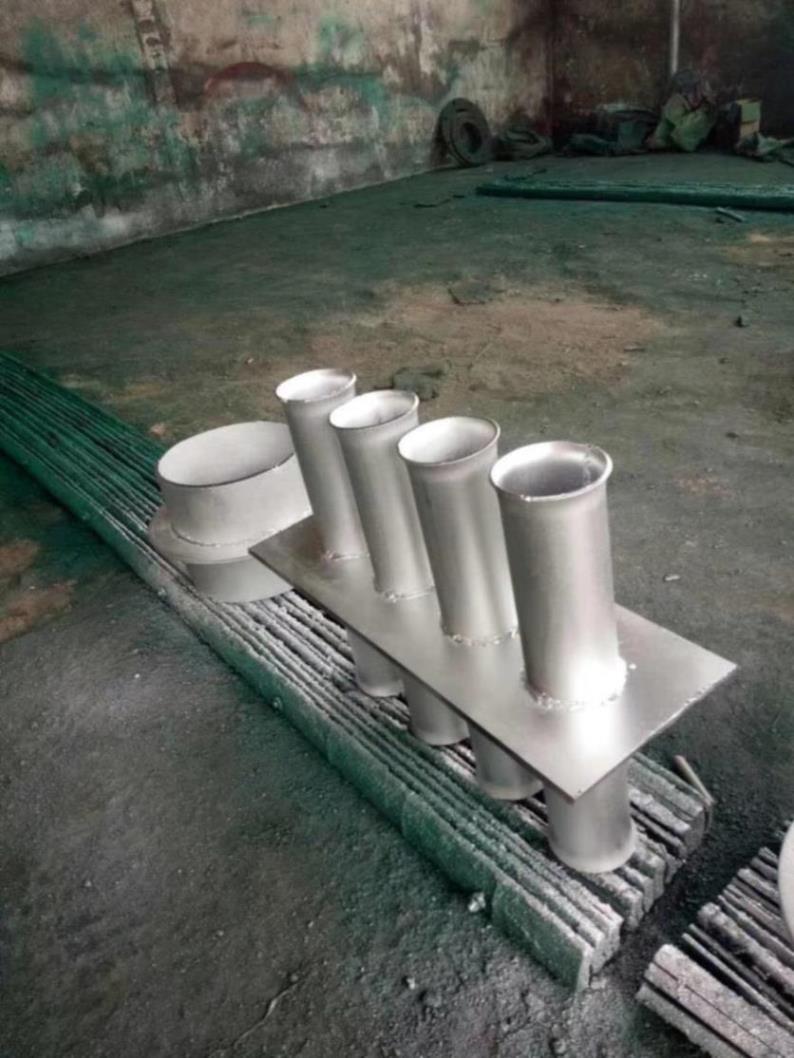

喇叭口电气保护套管

3. 在进行暗敷设钢管时,内壁和外壁都需要做好防腐处理。

当钢管埋设于混凝土内部时,外壁可以不做防腐处理;而直接埋设于土层中的钢管外壁应涂抹两遍沥青。如果采用镀锌钢管,锌层剥落的地方应涂抹防腐漆。当存在特殊要求时,应根据设计规定进行防腐处理。钢管连接时宜采用电缆保护套管连接,电缆保护套管的长度应为管外径的1.5到3倍,并且管与管的对口处应位于电缆保护套管的中心。如果是焊接连接,管孔应对准,接缝应严密,不得有地下水和泥浆渗入。

遵循这些安装规范要求,可以**电缆保护套管的有效性和可靠性。它们有助于保护电缆和线路不受外界环境的干扰和损坏,提高电缆系统的工作效率和可靠性。正确的安装操作也对设备的维护和维修提供了便利,减少了不*要的人力及时间成本。
