超压排气活门套管预埋图集套管管径多大？

超压排气活门套管预埋图集中的套管管径为250毫米,长度为400毫米,中间设有一道止水环。超压排气活门套管的管道厚度为3毫米,而止水环的厚度为5毫米。

人防区的预留预埋工作中,预留预埋线管和超压排气活门套管是非常重要的内容。这些管道用于各种专业设备的布置和连接,起到衔接和输送功能。

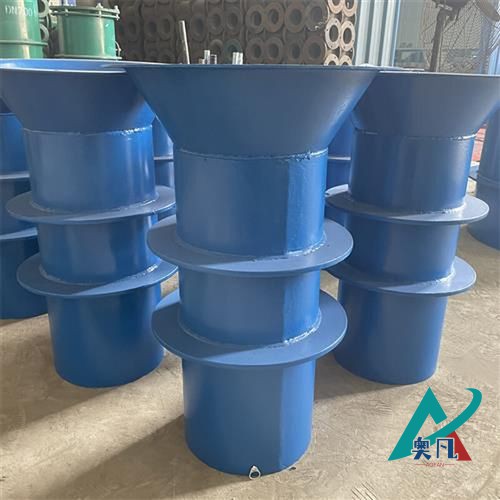

超压排气活门专用套管

根据规定,人防区的各个出入口和连通口都需要设置防护密闭门门框墙,并在门框墙上预埋几根备用管。这些管道的管径为65毫米,管壁厚度不小于2.5毫米的热镀锌钢管。这样设计的目的是为了保障在紧急情况下人防区内的通讯和供电系统能够正常运作。

穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线也需要进行预埋工作,并预留备用管。这些管道的设置需要考虑防护密闭或密闭处理,确保在战时或紧急情况下的安全性和**性。

地下室配电房还需要引入低压电缆至各人防区配电箱,而相邻地块战时区域电站引来的人防电源则作为战时备用电源。这样的电力布置设计能够在紧急情况下提供**的电力支持,确保人防区内的基础设施正常运行。

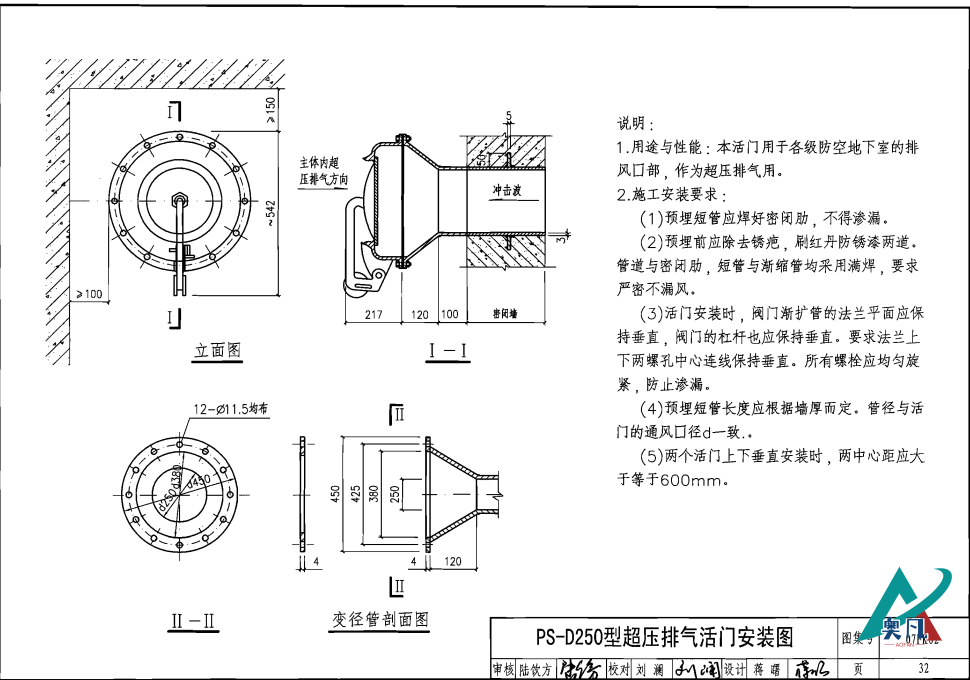

PS-D250型超压排气活门安装图

人防区预留预埋工作中,超压排气活门套管的设计和设置非常重要。超压排气活门套管的规格要求能够满足特定的工程需求和标准要求。根据图集的要求,超压排气活门套管的管径为250毫米,长度为400毫米,也设有中间的止水环。超压排气活门套管的管道厚度为3毫米,止水环的厚度为5毫米。这样的设计能够保障超压排气活门套管在工程中的**性和耐用性,为人防区的预留预埋工作提供了良好的基础。
