柔性防水套管生产标准工作原理

柔性防水套管的生产通常以防水套管图集02S404为标准。目前虽仍有S312等其他防水套管图集存在,但基本已被淘汰,02S404仍是行业广泛认可并普遍使用的标准。

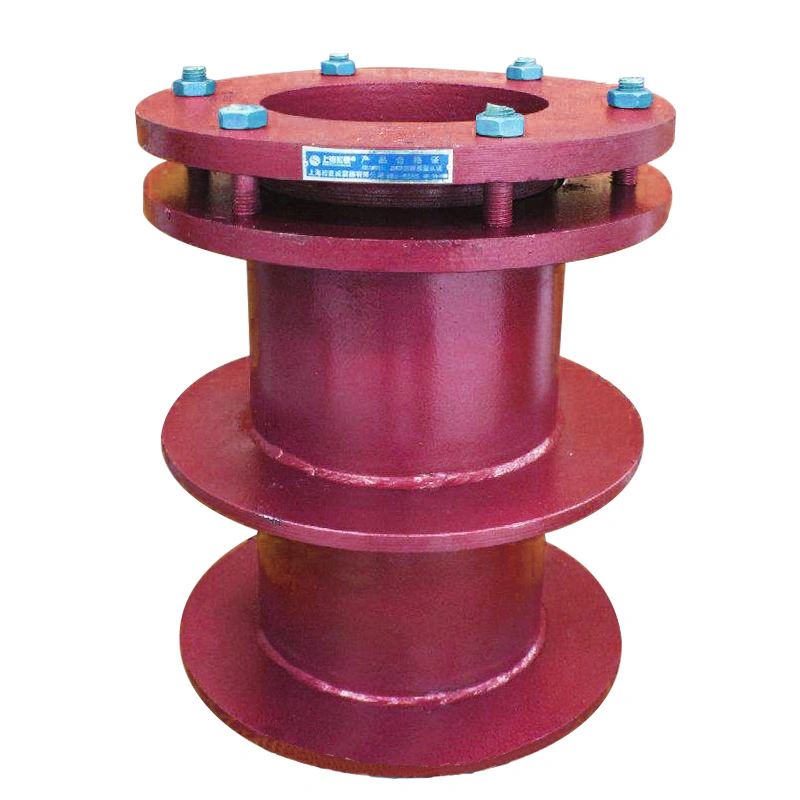

                                                                                                                   柔性防水套管图片     一、柔性防水套管的构造与工作原理       柔性防水套管的构造和工作原理稍显复杂,其核心由法兰压盖、法兰套管、橡胶圈、挡圈、螺柱、螺母等部件组成。用刚性材质构建出柔性结构,这一设计看似矛盾,实则通过巧妙的力学原理实现防水功能。以下从三个常见防水机制展开说明:

    1. 法兰压盖压缩橡胶圈防水

    通过法兰压盖的机械压力挤压橡胶圈,是柔性防水套管的典型防水方式。安装时,将套管一端与穿管连接,再通过螺栓紧固法兰压盖,使橡胶圈受压力发生形变,紧密填充穿管与钢套管之间的缝隙,形成密封层,从而阻断水分渗透路径。

    2. 填充防水材料防水       在穿管与套管的间隙中填充柔性防水材料,也是常用的防水手段。石棉水泥、油麻、沥青麻丝等材料因具备柔软性和密封性,被广泛选用。施工时,将此类材料分层填塞至缝隙内,通过材料自身的物理特性填充空隙,阻止水分通过界面间隙渗漏。

   3. 挡圈与橡胶圈的自然压缩防水      部分场景下,柔性防水套管依赖挡圈和橡胶圈的自然压缩实现密封。安装时,将套管穿过预留孔洞,在套管两侧放置挡圈和橡胶圈,当穿管(如管道或电缆)插入时,套管与穿管的相对运动使挡圈和橡胶圈受挤压变形,利用材料弹性形成紧密贴合的防水屏障。

    二、生产标准与质量控制      柔性防水套管的生产需遵循严格标准,以确保产品性能达标。相关标准涵盖材料选用、加工工艺、制造流程及品质管控等多个维度,包括国家标准、行业标准及企业内控标准等层级。      在材料选择上,需选用弹性优异、耐腐蚀且耐温性良好的材质,以适应不同工况环境。生产过程中,各环节须严格按工艺规范操作,从管材切割、法兰焊接到部件组装,均需**尺寸精度和结构稳定性。同时,需通过压力测试、密封性试验等质量检测手段,验证产品是否满足防水性能要求,确保其在实际应用中能长期有效保护管线和电缆。      柔性防水套管通过上述多重防水机制的协同作用,结合标准化生产与严格质控,实现了刚性结构与柔性密封的有机统一,成为建筑、市政等领域管线防水的关键部件。
