B 型柔性防水套管安装施工指南

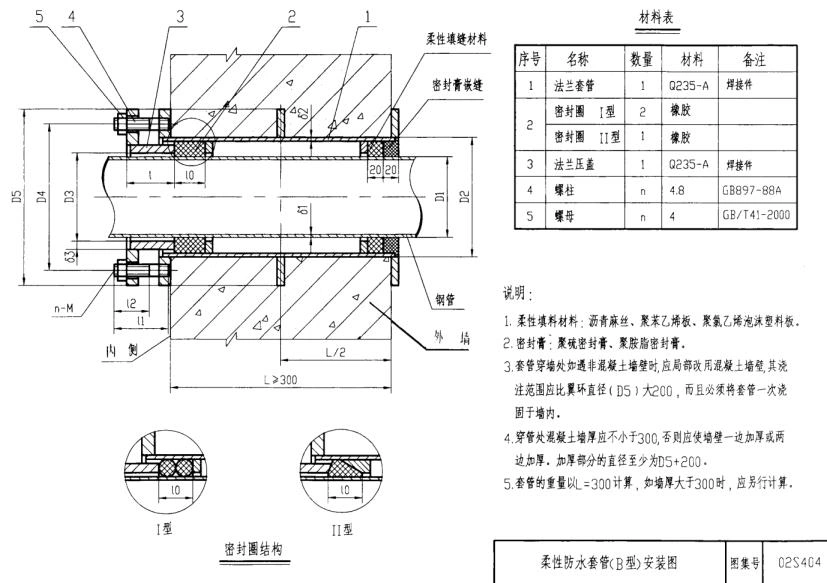

柔性防水套管B型安装图

B 型柔性防水套管凭借梯形密封圈的创新设计,在对防水性能要求严苛的特殊工程场景中发挥着关键作用。本文将从技术原理、安装规范、材料选择及应用场景等方面,系统阐述其安装要点与使用注意事项。

一、核心安装技术规范

(一)腐蚀性介质防护处理

当管道迎水面接触腐蚀性介质时,需选用适配的密封材料对B 型柔性防水套管缝隙进行填充密封。实际施工中,可严格参照 02S404 国家标准图集中 “柔性防水套管(A 型)安装图” 的工艺标准,规范密封操作流程,确保密封层厚度、密度达标,有效隔绝腐蚀性介质对套管的侵蚀。

(二)非混凝土墙体改造方案

若B 型柔性防水套管穿越非混凝土墙体,须将局部墙体替换为混凝土结构,并在混凝土浇筑过程中同步完成B 型柔性防水套管固定。为保障套管稳固性,混凝土浇筑区域应超出翼环直径(D5)外扩 200mm,通过增大接触面积与嵌固深度,防止墙体与套管间出现松动、渗漏现象。

(三)墙体厚度控制标准

穿管处的混凝土墙体厚度不得低于 300mm。当墙体实际厚度不足时,需在单侧或双侧进行加厚处理,加厚部分直径应至少达到翼环直径(D5)加 200mm,确保墙体具备足够的支撑强度与防水能力,满足防水套管安装与使用要求。

(四)重量核算规则

柔性防水套管重量核算通常以安装长度 L=300mm 为基准值。若墙体厚度超过 300mm,则需根据实际尺寸,结合防水套管管径、壁厚等参数,运用专业计算公式重新核算重量,确保材料承载能力与工程负载需求相匹配。

二、耐腐蚀材料正确选型

当防水套管面临腐蚀性介质环境时,需依据介质的化学特性(如酸碱性、氧化还原性)、浓度及使用温度等关键因素,科学选择耐腐蚀材料。例如,在强酸碱、高盐等恶劣环境下,316L 不锈钢凭借其优异的抗腐蚀性能,成为理想的防水套管材质,可显著延长防水套管使用寿命,降低维护成本。

三、典型应用场景解析

02S404 标准的 B 型柔性防水套管广泛应用于建筑、化工、石油、给排水、污水处理、核电等多个行业领域。在以下特殊场景中,其性能优势尤为突出:

高防震需求场景:

在水泵房、制冷机房等设备震动频繁的区域,B 型柔性防水套管可有效缓冲震动冲击,避免管道与墙体连接处因震动产生裂缝,保障防水系统的完整性。

频繁检修场景:

针对需要定期检修、更换的管道系统,B 型柔性防水套管便于拆卸的设计特点,可大幅提升检修效率,减少施工时间与人力成本。

施工单位在实际工程应用中,需综合考虑防水等级要求、介质特性、环境条件等因素,合理选用 B 型柔性防水套管,并严格按照施工规范进行安装,确保防水套管安装质量**,防水效果**稳定。
