02S404 标准下的柔性防水套管，从参数选型到安装验收的完整规范体系

柔性防水套管是管道穿越墙体且存在振动或严密防水需求时采用的五金管件。依据建筑科学研究院 02S404 标准图集设计制造(该图集已替代原 S312 图集)。建筑、化工、钢铁、自来水、污水处理等领域广泛应用。水池等工程场景,管道与水池间通道连接常用选择。相较于普通套管,渗漏问题解决能力更为出色。

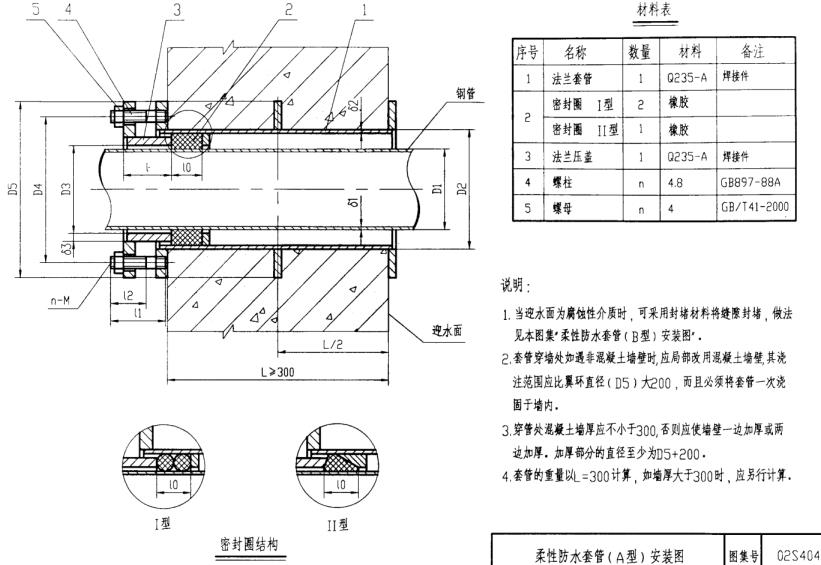

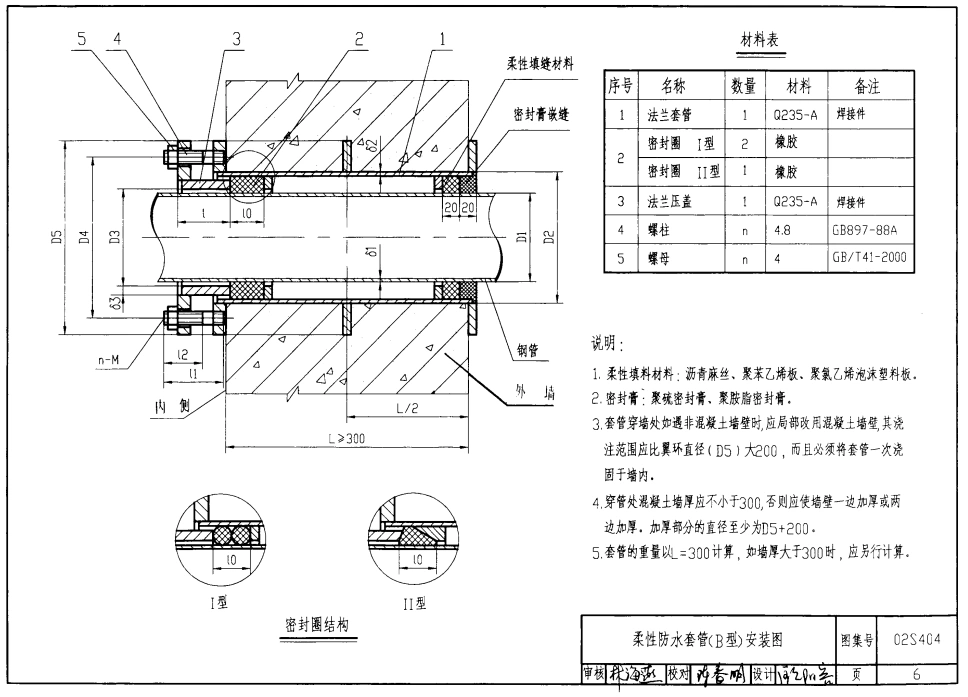

柔性防水套管结构示意图

一、柔性防水套管的组成结构

柔性防水套管核心部件构成:

金属套管:Q235B 碳素结构钢制作基材

翼环:增强墙体连接强度与防水性能关键部件

橡胶密封圈:I 型(O 型密封圈)和 II 型(锥形密封圈)两类密封元件

法兰压盖:密封圈固定与压紧装置组件

挡圈:B 型特有部件,密封材料填充便利构件

螺栓螺母:各部件连接固定标准件

二、技术参数要求规范

1. 材质要求规范

套管本体:Q235B 碳素结构钢材质,壁厚符合设计规范标准

翼环材料:与套管本体材质一致性要求,厚度不低于 10mm 下限

橡胶密封圈:GB/T3452.1 标准符合性验证,邵氏硬度 60±5ShoreA 指标,拉伸强度≥10MPa 参数,压缩**变形≤25%(70℃×24h 条件下)测试标准

2. 防腐处理技术要求

套管加工完成后外壁涂刷底漆一遍工艺(樟丹或冷底子油均可选用)

外层防腐处理方案由设计确定原则

非埋入部分环氧富锌底漆两道涂刷工序(干膜厚度≥80μm 技术参数)

3. 套管穿墙处墙壁构造要求

穿墙处遇非混凝土墙壁时,混凝土墙壁替代方案实施流程,套管一次性凝固于墙内目标实现机制

穿墙处混凝土墙壁厚度下限 300mm 技术参数

墙壁厚度不足 300mm 时,墙壁一侧或两侧加厚部分增设措施,加厚部分直径翼环直径 (D5) 加 200mm 为最小值计算标准

非混凝土墙壁处局部混凝土墙壁替代工艺,浇筑范围翼环直径 (D5) 大 200mm 为标准规范

4. 套管长度计算方法

柔性防水套管长度(不含上下盘)墙体厚度等同关系

套管重量按 L=300mm 计算基准值,墙厚超过 300mm 时单独核算*要性

套管两端超出墙体表面 50mm 尺寸参数,后续密封处理操作便利提供条件

三、安装要点与技术规范体系

1. 安装前期准备工作

图纸审核流程:管道坐标、标高仔细核对环节,排列合理无交叉目标确认标准

材料检查程序:产品合格证、材质证明书等文件查验步骤,型号规格与设计一致性确认机制

工具准备清单:螺栓扳手、密封胶枪、水平尺、卷尺、电钻等工具配备要求

2. 测量放线与定位技术

全站仪确定套管中心坐标和标高精度,偏差 10mm 以内控制范围

套管安装垂直于墙体表面方向要求,垂直度偏差≤1/100,水平度偏差≤3mm/m 标准执行规范

成排或规律排列套管拉通线控制方式,位置整齐划一效果实现目标

3. 套管固定与预埋工艺

套管与墙体钢筋焊接固定方式选择,焊点不少于 3 处且均匀分布要求规范

焊缝长度≥10d(d 为钢筋直径)标准参数,混凝土浇筑时位移防止目标达成措施

预埋后泡沫板或棉布封堵套管内部保护措施,混凝土浇筑时杂物进入避免机制

4. 密封材料选择与施工工艺体系

4.1 套管填料材料分类

柔性防水套管填充密封材料关键环节。常用填料材料包括:

沥青麻丝:传统密封材料类型,防水性能良好特点表现

聚苯乙烯板:温度变化较大环境适用优势特性

聚氯乙烯泡沫塑料板:弹性和耐化学腐蚀性优良性能指标

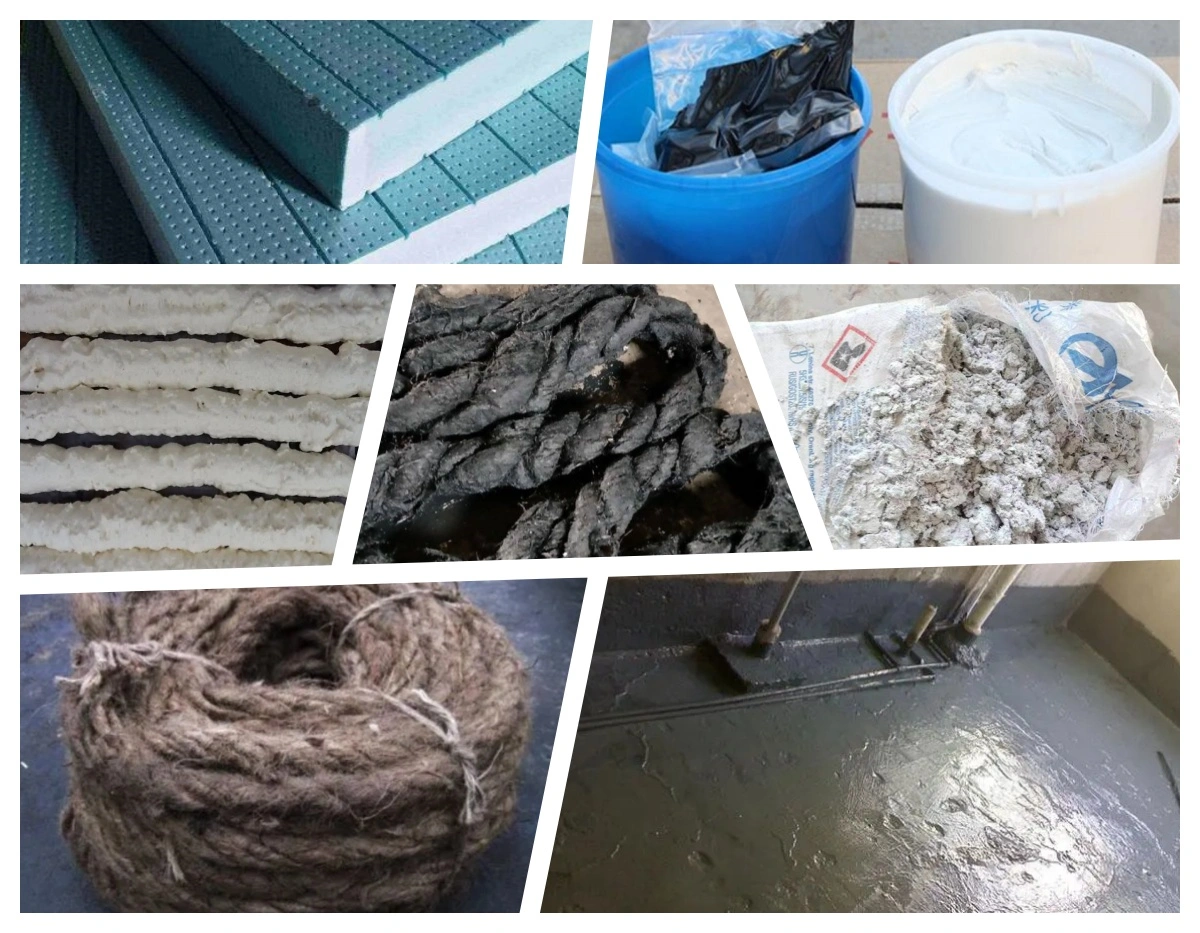

柔性防水套管常用封堵材料图片

4.2 密封膏应用技术

柔性防水套管安装中密封膏使用密封效果保证手段:

聚硫密封膏:耐水性和耐久性良好表现特征

聚氨酯密封膏:弹性和粘结性能优异特点参数

现场施工需要和防水等级要求为依据条件,适配密封膏施工选择原则。饮用水池等特殊场合,**密封膏*需选择规范。

4.3 橡胶密封圈安装工艺

I 型(O 型密封圈):一般防水要求地区适用范围界定

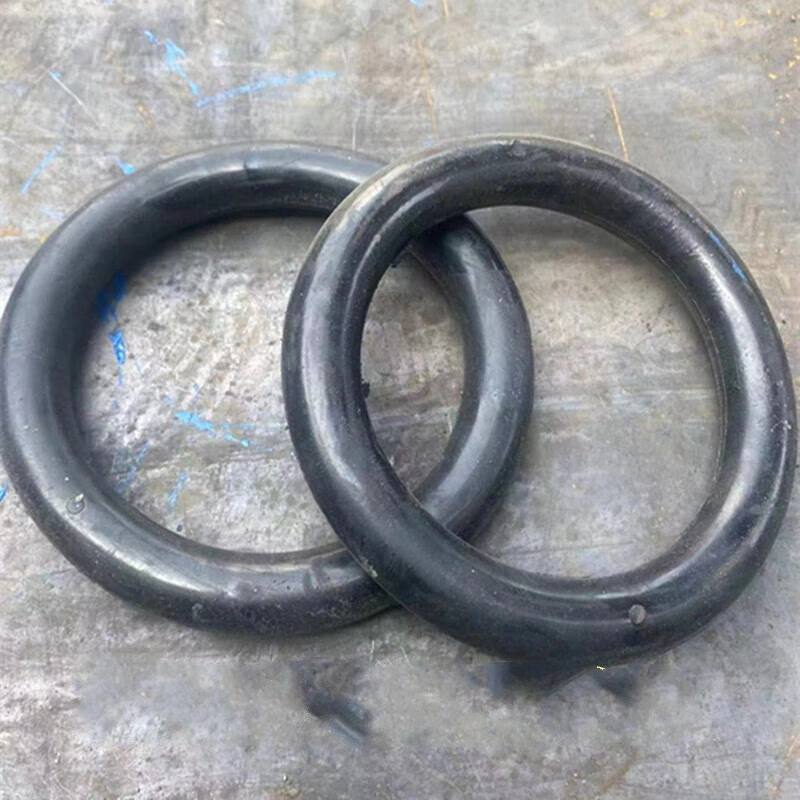

柔性防水套管O型密封圈图片

II 型(锥形密封圈):严密防水要求地区适用优势分析,密封面积大特点描述,受力增强密封效果提升机制原理

安装时密封圈内侧硅油润滑涂抹步骤流程,套入管道后居中位置调整操作方法

法兰压盖均匀压紧方式选择,压盖螺栓对角分步拧紧方式采用工艺

各螺栓受力一致性确保标准要求,密封圈压缩量直径 1/3 左右程度控制参数

5. 焊接技术质量要求

焊接标准规范:JB/T5000.3-1998 标准符合性验证

焊接方法选择:手工电弧焊接应用方式确定

焊条型号规格:E4303 常用选择类型,牌号 J422 标识标准

焊缝要求参数:GB985-88 执行标准符合性验证

焊接质量控制:焊缝饱满均匀特征描述,无漏焊、裂缝、砂眼等缺陷控制标准

焊后处理工艺:渗透检测实施步骤流程,无夹渣、气孔等缺陷确保结果验证

6. 卷制成型技术工艺要求

柔性防水套管卷制成型工艺条件参数:

周长允许偏差范围:

D2 ≤ 600mm 时,偏差 ±2mm 范围界定

D2 > 600mm 时,偏差 ±0.0035D2 计算公式推导

7. 管道与套管间隙设计要求

管道与套管间环形间隙通常 20-30mm 范围参数

间隙过小管道伸缩影响问题分析,过大密封难度增加风险评估

公称直径 200mm 以内套管规格标准,预留孔直径套管外径大 40-50mm 左右设计参数

四、安装方向技术要求规范

柔性防水套管安装方向明确规范标准:

池安装场景应用:带螺栓一侧水池外侧安装位置确定,内侧与水池池壁持平状态要求

室内外安装场景应用:带螺栓一侧室内安装位置选择,瓶口一侧室外安装位置确定

迎水面识别方法原理:介质流向为依据确定迎水面技术,密封效果确保目标实现

五、质量验收标准体系

1. 外观检查验收规范

套管表面无锈蚀、变形状态评估,法兰平面平整无划痕特征检查

密封胶层饱满光滑表现评价,无气泡、开裂现象控制标准

焊缝外观检查合格标准验证,无夹渣、咬边等现象排除要求

2. 尺寸偏差检查验收

套管中心坐标偏差 10mm 以内控制标准执行

标高偏差 ±5mm 以内控制范围验证

垂直度偏差≤1/100,水平度偏差≤3mm/m 执行标准确认

3. 水压试验验收程序

套管两侧管道阀门安装步骤流程

设计压力 1.5 倍缓慢升压过程控制

30 分钟保压时间设定,套管与墙体结合处、法兰密封面渗漏观察内容标准

压降 0.05MPa 以内控制标准执行

4. 油渗检验验收规范

柔性防水套管外观检验合格前提条件,油渗检验实施步骤流程,不合格焊缝铲除重焊处理方案,重焊次数三次以内限制标准。

六、安装注意事项与风险控制

1. 安装顺序流程规范

螺栓、螺母、压盖和胶圈全部拆卸操作步骤,妥善保管措施实施

套管主体预埋固定步骤流程

混凝土浇筑工序实施

管道安装完成后状态确认,胶圈、压盖和螺栓重新安装操作流程

螺栓对称拧紧方式选择,密封效果确保目标实现

2. 成品保护措施体系

管道系统试运行前阶段界定,套管部件不得随意拆卸规定执行

外露套管法兰防锈漆两道涂刷处理工艺,锈蚀影响后续维护避免机制

安装完成后保护措施实施流程,混凝土堵塞螺栓孔或套管损坏防止方案

3. 特殊情况处理方案体系

地震设防地区条件应对:地震设防要求地区环境分析,刚性防水套管采用选择标准,进入池壁或建筑物外墙管道就近柔性连接设置*要性评估

腐蚀性介质环境处理:迎水面腐蚀性介质接触情况分析,封堵材料缝隙封堵采用措施选择,耐腐蚀材料选用原则确定

大直径套管规格应用:DN300 以上大直径套管特征分析,肋板增设*要性评估,肋板与套管、翼环双面焊采用方式确定

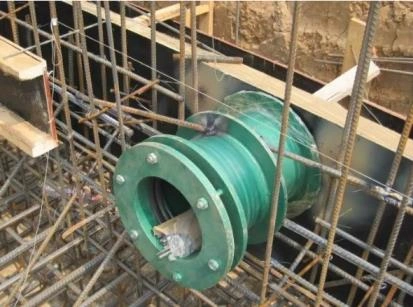

柔性防水套管安装图片

七、产品选择决策建议体系

1. 国标与非标产品区别要点分析

国标产品特征描述:02S404 标准图集完全遵循要求,法兰厚度、翼环厚度、管径与管壁厚度严格要求规范

非标产品特征描述:外形和结构标准图集大致符合情况,各项尺寸要求放宽处理方式

选择建议方向指导:工程质量和使用安全确保目标分析,02S404 标准国标产品选择推荐理由

2. A 型与 B 型选择依据分析

A 型柔性防水套管适用范围:钢管匹配应用场景,无尾部挡圈设计特征

B 型柔性防水套管适用范围:球墨铸铁钢管及铸铁管匹配场景,尾部挡圈设置特征描述,密封材料填充便利优势分析

选择决策因素分析:工程实际需求评估,技术性能对比分析,经济性考量因素

3. 密封类型选择原则体系

防水等级要求为依据 I 型或 II 型密封方式选择逻辑分析

防水要求严格重要工程场景评估,II 型锥形密封圈选择建议倾向理由

饮用水工程特殊要求分析,**、环保密封材料*须选择标准确定

八、技术总结与应用指导

柔性防水套管安装及施工 02S404 标准图集和相关技术规范严格遵循前提条件,套管质量和使用效果确保目标实现机制。柔性防水套管选购环节关键控制点,产品国家标准要求符合性关注重点,工程需求适配产品型号和规格合理选择原则制定。

正确设计、选材、安装和验收条件保障体系下,柔性防水套管防水、密封和减震作用充分发挥机制原理,工程安全运行和长期可靠性保证目标实现路径。重要工程或特殊环境应用场景分析,专业工程师技术指导咨询建议价值评估。

---

数据来源声明

本技术文档内容基于以下标准规范和技术资料编制:

1、建筑科学研究院 02S404《防水套管》标准图集(替代原 S312 图集)

2、JB/T5000.3-1998《重型机械通用技术条件 第 3 部分:焊接件》

3、GB985-88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》

4、GB/T3452.1《液压气动用 O 形橡胶密封圈 第 1 部分:尺寸系列及公差》

5、建筑给排水及采暖工程施工质量验收规范(GB50242)

6、地下工程防水技术规范(GB50108)

本文档仅供技术参考,具体工程应用应结合实际情况和**标准规范执行。
