管道中防水套管在排水行业的应用起到怎样的作用

防水套管作为现代给排水系统中的关键组件,在建筑防水工程中扮演着不可或代的角色。根据住建部 2024 年发布的《建筑给排水工程质量验收规范》,防水套管的安装质量直接影响建筑物的防水等级评定,不合格率每降低 1%,可减少约 30% 的后期维修成本。

一、应用场景与技术价值

高层建筑地下室、水池、水泵房等特殊环境中,防水套管通过特殊的结构设计实现管道与建筑物之间的密封连接。中国建筑科学研究院 2023 年的测试数据显示,采用正确选型的防水套管,可使建筑物防水年限延长至 15-20 年,远高于行业平均水平。

饮用水处理设施对卫生标准要求极高。柔性防水套管采用食品级橡胶密封圈,符合 GB 4806.1-2016《食品安全国家标准》要求,确保水质不受二次污染。地下室剪力墙部位,刚性防水套管的钢制法兰结构能够承受高达 1.6MPa 的工作压力。

水泵房设备运行时产生的振动频率通常在 10-50Hz 之间。柔性防水套管的橡胶弹性元件可有效吸收 90% 以上的振动能量,保护管道系统免受疲劳损伤。消防系统在火灾情况下,管道介质温度可骤升至 280℃,特殊材质的刚性防水套管能够在这种**条件下保持结构完整性。

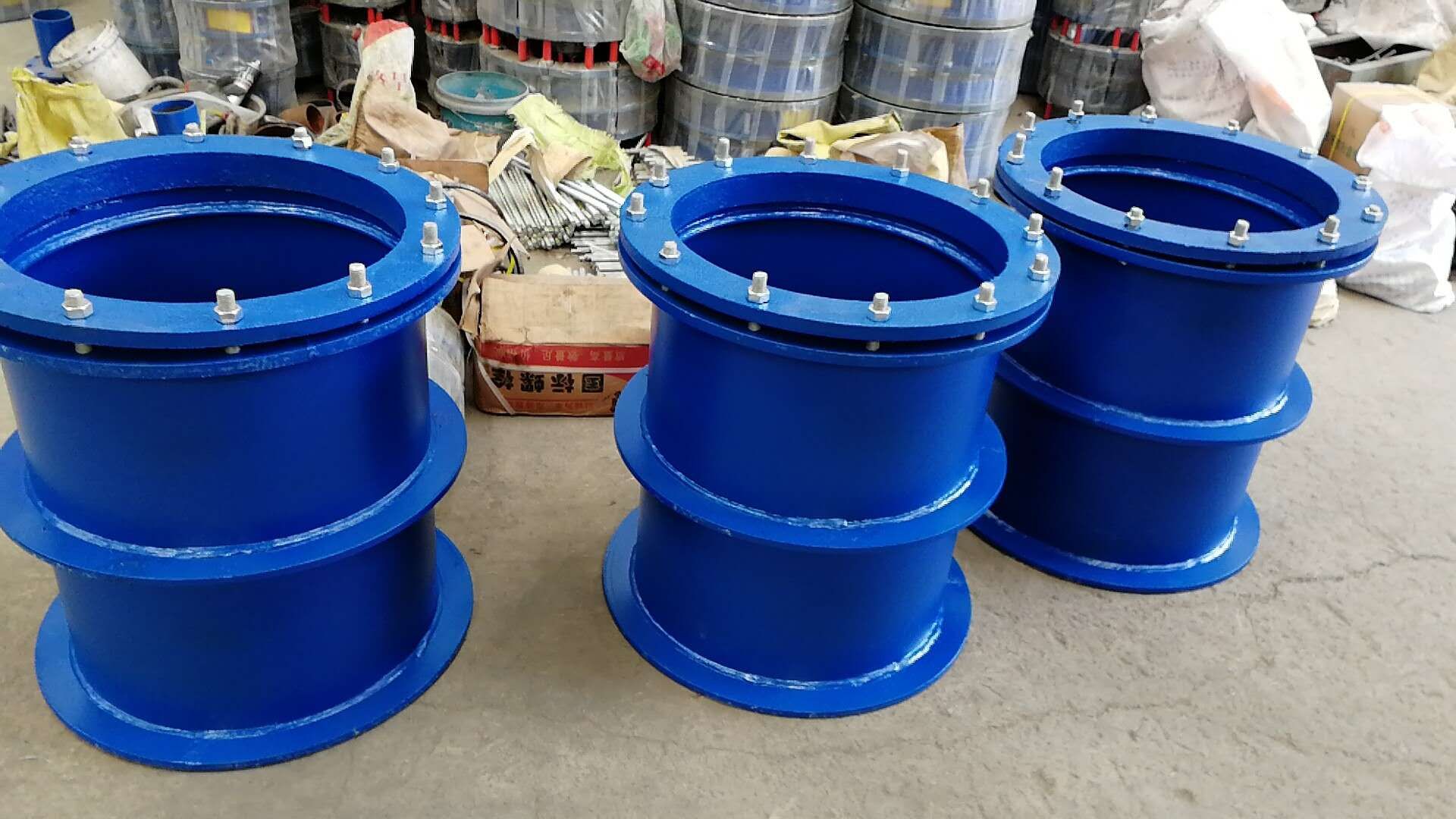

防水套管图片

二、产品分类与技术参数

刚性防水套管主要采用 Q235 碳钢或 304 不锈钢材质制造。根据管道公称直径(DN)的不同,分为 DN50 至 DN300 等多个规格。压力等级通常为 PN1.0、PN1.6、PN2.5 三个等级,适用温度范围为 - 20℃至 120℃。

柔性防水套管的核心部件是橡胶密封圈,采用 NBR 或 EPDM 材质。NBR 密封圈耐油性好,适用于一般给水排水系统;EPDM 密封圈耐候性优异,适合户外或高温环境。产品执行 CJ/T 321-2010《建筑用柔性防水套管》标准。

不锈钢防水套管采用 304 或 316 材质,具有优异的耐腐蚀性。316 材质含有 2-3% 的钼元素,在氯离子环境中的耐蚀性比 304 高约 5 倍,特别适用于海滨建筑或化工场所。

三、选型决策与计算方法

选型过程需要考虑介质性质、工作压力、温度条件、安装环境等多个因素。根据《建筑给排水设计规范》GB 50015-2019 的要求,防水套管的内径应比管道外径大 20-30mm,以确保管道热胀冷缩时有足够的补偿空间。

防水等级是选型的重要依据。建筑物地下室通常要求达到 IPX6 防水等级,即能够承受强烈喷水而不渗漏。有振动的场所须选择柔性防水套管,其位移补偿量应大于管道最大位移量的 1.2 倍。

法兰厚度计算遵循公式:δ = (P×D)/(2×[σ]×φ),其中 P 为工作压力,D 为法兰内径,[σ] 为材料许用应力,φ 为焊缝系数。计算结果应圆整至标准厚度系列。

四、安装工艺与质量控制

安装前的材料检验至关重要。防水套管外观应无裂纹、砂眼等缺陷,法兰密封面粗糙度应达到 Ra3.2μm。密封圈的邵氏硬度应在 60±5 度范围内,压缩**变形率不应大于 25%(70℃×22h 条件下)。

预留孔洞尺寸应比防水套管外径大 100mm 以上,以便于安装调整。孔洞中心轴线与管道设计轴线的偏差不应超过 5mm/m。安装时应确保防水套管法兰面与墙面垂直,垂直度偏差不大于 1%。

刚性防水套管与管道之间的间隙通常采用石棉水泥或密封膏填充。石棉水泥配比为石棉绒:水泥:水 = 3:7:1.5(重量比),填充时应分层捣实,每层厚度不超过 20mm。柔性防水套管安装时,螺栓拧紧力矩应均匀,推荐采用对角线拧紧法。

五、常见问题与解决方案

实际工程中常见的问题包括防水套管与管道间隙过大、密封性能不良、防水套管变形等。间隙过大通常是由于选型错误或管道规格偏差造成的,可采用密封填料或定制非标防水套管解决。

密封性能不良的主要原因是密封圈老化或安装不当。NBR 密封圈的使用寿命一般为 5-8 年,EPDM 密封圈可达 10-15 年。定期检查时发现密封圈出现裂纹、硬化等现象应及时更换。

振动环境下的防水套管损坏问题较为复杂。除了选择合适的柔性防水套管外,还应考虑管道支架的设置密度。根据《工业金属管道工程施工规范》GB 50235-2010,振动管道的支架间距应比普通管道缩短 30-50%。

六、行业标准与选购建议

目前国内防水套管产品主要执行以下标准:GB/T 31923-2015《建筑防水套管技术规程》、CJ/T 321-2010《建筑用柔性防水套管》、HG/T 21574-2018《化工管道用防水套管》。选购时应要求厂家提供产品合格证和材质证明书。

市场上主流厂家的产品质量差异较大。价格方面,DN100 规格的刚性防水套管约 30-1000 元 / 个,柔性防水套管约 50-50 元 / 个,不锈钢防水套管约 100-200 元 / 个。

安装质量对防水效果影响显著。根据中国建筑防水协会 2024 年的调查数据,约 60% 的防水套管失效案例源于安装不当。因此,建议选择具有专业资质的施工队伍,确保安装质量符合规范要求。

数据来源:中国建筑标准设计研究院《建筑防水套管技术规程》GB/T 31923-2015
