防护密闭套管选型指南：6 大类型多种材质怎么选？

防护密闭套管是人防工程和地下工程中不可或缺的管道附件,主要用于确保穿过人防维护区域的管道具备良好的防护密闭能力。它能够有效抵御爆炸冲击波、防止有毒有害气体入侵,保障人防工程的整体功能和安全性。

一、执行标准:《07FS02 防空地下室给排水设施安装》

一、防护密闭套管按材质分类

1. 碳钢防护密闭套管

碳钢防护密闭套管常用Q235A刚才制作，具有良好的耐高压性能，适用于一般人防工程或是地下工程，制作成本较低，所以被广泛应用。

2. 不锈钢防护密闭套管

不锈钢防护密闭套管常用201不锈钢、304不锈钢、316不锈钢等，有特殊要求的会用其他更好的不锈钢材质，因为含镍量不同，耐腐蚀性强度略有差异，主要用于腐蚀性环境、洁净工程、高要求项目，别是316不锈钢防护密闭套管具有很好的耐腐蚀性能,适用于强酸强碱环境。

3. 铸铁和球磨铸铁防护密闭套管

铸铁或是球墨铸铁防护密闭套管强度高、耐久性好，适用于需要更高强度和耐久性的特殊场合，但是重量较大,需要考虑支撑结构。

二、防护密闭套管按结构分类

1. 柔性防护密闭套管

柔性防护密闭套管采用钢制材质制成的柔性结构连接方式，外壳一次性浇筑在墙壁上,管子从套管中间通过,管子外径与套管中间用填料密封,起到防水和减振作用，适用于管道穿过墙壁之处受有振动的构筑物，或是有严密防水要求的地下工程。

2. 刚性防护密闭套管

刚性防护密闭套管由钢套管和翼环焊接而成，结构简单，抗压能力强，常常被用于穿越人防区的位置，因为管道穿墙处不承受管道振动和伸缩变形，所以有严密防水要求的场所不适合使用，但结构较为坚固,能够有效防止外界冲击波及污染空气对防空地下室造成的破坏。

3. 两侧防护刚性密闭套管

两侧防护刚性密闭套管在刚性密闭套管基础上增加了防冲击波的挡板，适用防护等级**,用于重要的防护区域，如：两个人防区之间的隔墙穿越。

三、防护密闭套管按型号分类(07FS02 标准)

1. A 型防护密闭套管

A型防护密闭套管由钢制套管 + 翼环焊接而成，结构和刚性防水套管类似，适用钢塑复合管，结构相对简单,安装较为方便，对防护要求不高的场所可以使用。

2. B 型防护密闭套管

B 型防护密闭套管由钢制套管、翼环、挡圈焊接而成，主要用于穿钢管的环境，因为比 A 型增加了挡圈,挡圈起到一定的固定和密封作用，所以密封性能更好。

3. C 型防护密闭套管

C 型防护密闭套管由钢制套管、翼环、挡板、固定法兰这几部分组成，适用穿钢塑复合管的场所，中等防护等级要求，同样因为增加了挡板和固定法兰,防护性能增强。

4. D 型防护密闭套管

D 型防护密闭套管也是有钢制套管、翼环、挡圈 、挡板 、固定法兰组成，适用于穿钢管，防护等级比C性有所提高。安装时先填充材料施工,再进行挡板和固定法兰的焊接。

5、E 型防护密闭套管

E 型防护密闭套管同样由钢制套管 + 翼环 + 固定法兰 + 挡板(两端)，两端都有固定法兰和挡板,适用于重要防护区域。

6. F 型防护密闭套管

F 型防护密闭套管也是钢制套管 + 翼环 + 挡圈 + 固定法兰 + 挡板(两端)，适用于钢管，具有**防护等级，可抵御核 4 级、核 4B 级、核 5 级等重要人防工程。

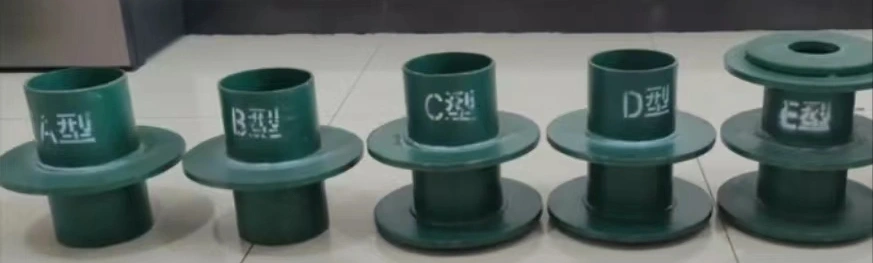

防护密闭套管图片

四、防护密闭套管按应用场景分类

1. 人防工程专用防护密闭套管

适用工程等级:核 4 级、核 4B 级、核 5 级、核 6 级、核 6B 级甲类防空地下室，常 5 级、常 6 级乙类防空地下室，具有抵抗爆炸波，防毒气侵入，防水密闭功能，通常安装在人防外墙、临空墙、密闭隔墙等。

2. 地下工程防护密闭套管

地下工程防护密闭套管主要应用在化工工程，钢铁厂，自来水工程，污水处理厂等场所，除了具有防水密闭功能外，还具有保护管道的功能，*要时可根据具体工程环境选择合适材质，如食品加工场所要用到304或是316不锈钢防护密闭套管。

3. 电气防护密闭套管

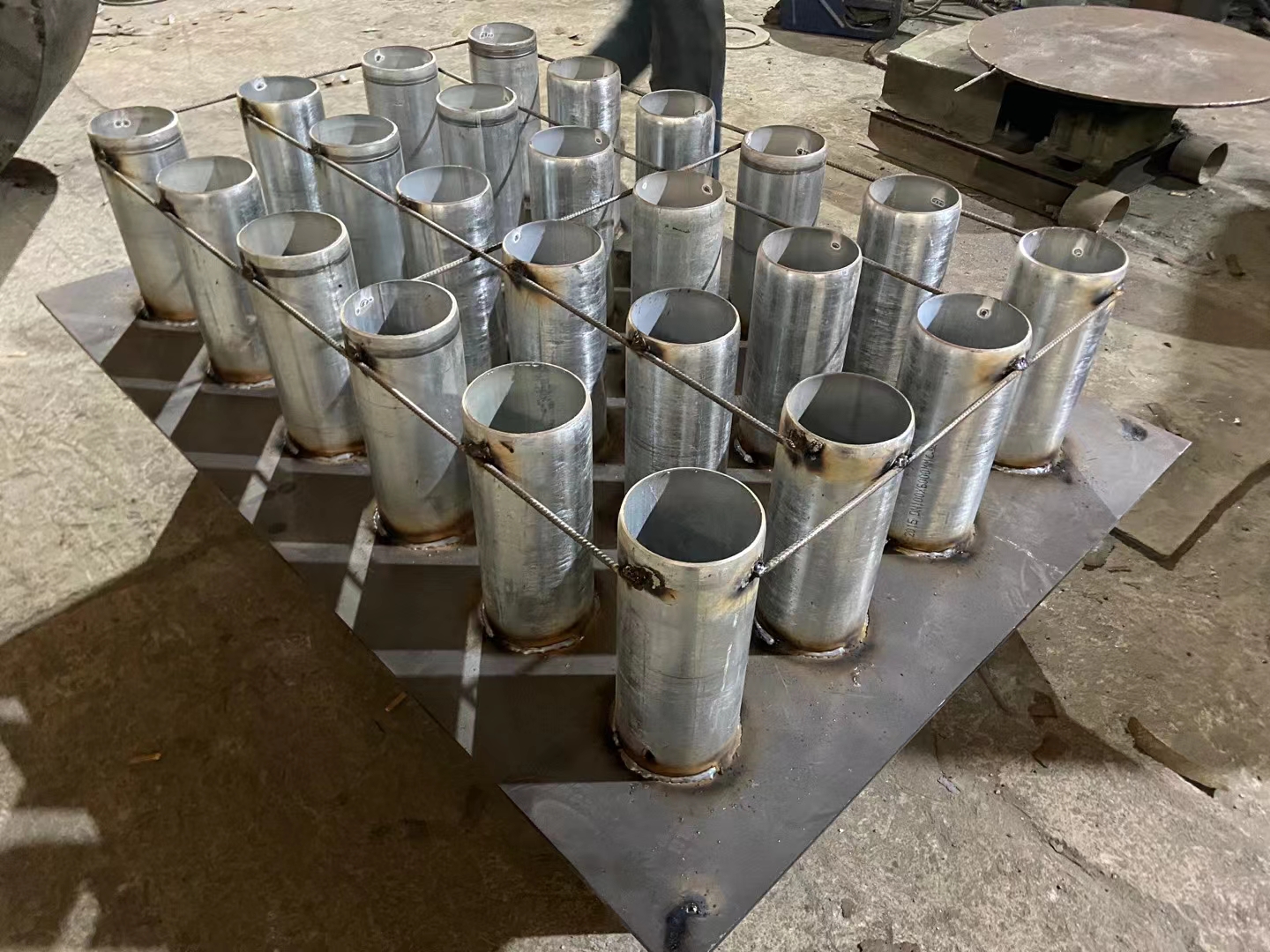

 电气防护密闭套管又叫电气组合套管、密闭肋套管、电气连排套管，由多根套管和止水板组成，主要是保护电线电缆穿越人防墙体，一般采用热镀锌钢材。

五、防护密闭套管的规格尺寸

1. 防护密闭套管常用规格范围

防护密闭套管公称直径从DN50 - DN150(最常用)，有要求的话，DN200 - DN600也有，但是需要定制。

2. 标准尺寸示例

六、防护密闭套管安装技术要求

1. 一般安装要求

防护密闭套管须在现浇混凝土施工时预埋,不允许后剔凿（特殊情况下除外），预埋时坐标标高须准确,固定牢固。

2. 特殊安装要求

有挡板和固定法兰的套管，需要先填充材料施工,再进行挡板和固定法兰的焊接，焊接时采用手工电弧焊,焊条型号 E4303，管内除锈后刷红丹漆两道,面漆一道。

3. 验收标准

安装完毕后需要组织验收，验收时主要看焊接处有无裂纹、气孔、夹渣等缺陷，尺寸是否符合设计图纸和标准要求

防护密闭套管作为人防工程和地下工程的重要组成部分,其分类多样,应用广泛。实际工程中,应根据具体的防护等级要求、管道材质、使用环境等因素,合理选择合适类型的防护密闭套管,确保工程的安全可靠。
