高压穿墙套管的施工注意事项有哪些

大型防水套管安装:焊接、定位、环境,哪一环掉链子都翻车

1、满焊≠好焊?一条夹渣就能让百米套管提前报废

焊缝亮得晃眼,却掩不住内部那条发丝状夹渣?大型防水套管一旦埋墙,返修成本≈重建。02S404图集写明:翼环与管身须双面满焊,焊条E4303,电流 90-130 A,坡口 60°±5°,可现场谁带角度尺?夹渣、气孔、未熔合三大隐形杀手,NDT 抽检合格率低于 92 % 的项目,五年渗漏率飙升 4.7 倍。焊后 24 h 内不做 UT,等于给隐患发通行证;清渣只拿钢丝刷?坡口根部氧化物残存量>3 % 就能让疲劳寿命腰斩。

2、定位偏差 2 cm,沉降缝替你“买单”

图纸坐标 X=5678.123,全站仪一放,X=5678.300,监利说“差不多”?混凝土一次浇筑 300 mm 厚墙,套管偏移 20 mm,翼环就悬在保护层外,迎水面有效截面骤减 14 %,侧向剪力集中系数翻三倍。非开挖顶管项目里,这种“差不多”让后期注浆量直接+38 m³,预算原地爆炸。

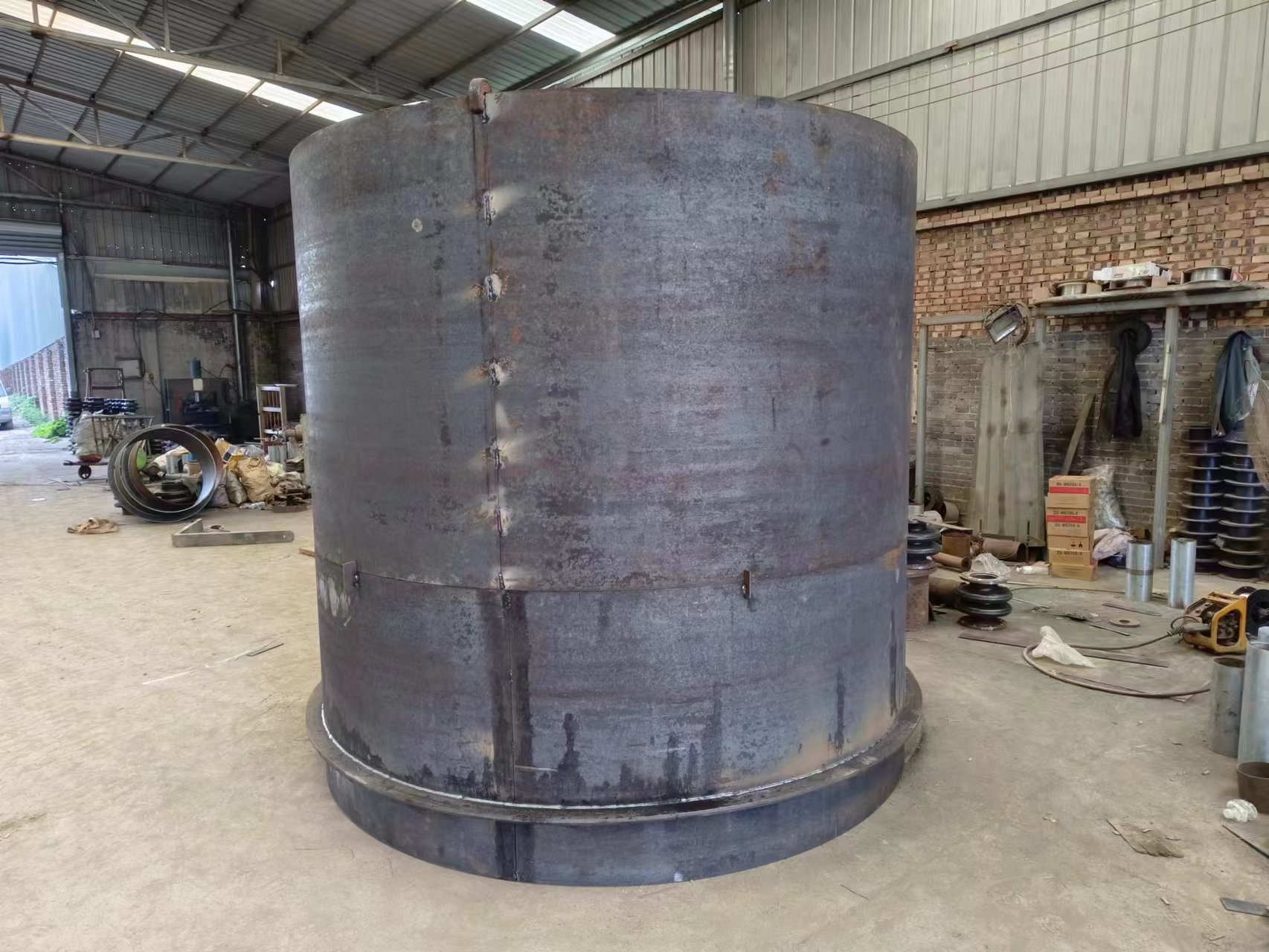

大型刚性防水套管图片

3、环境 threat,不止“水”这么简单

氯离子>500 mg/L 的地下水,对 Q235-A 年均腐蚀速率 0.23 mm;若再遇上杂散电流,点蚀坑深度可飙到 1.8 mm/a。很多人只盯含水率,忽视电阻率——<1000 Ω·cm 的土体,相当于给套管铺了条“电解加速带”。把套管直接塞进未经改良的回填土,五年后壁厚减 1 mm,承压裕度-18 %,这不是安装,是预埋定时炸弹。

4、“专业”两个字,不是穿个反光背心就能写脸上

焊工证?有。项目履历?十年。但 2025 年 7 月苏州某管廊仍因为焊脚尺寸不足 0.7 t 被叫停——规范写的是“宜”,现场秒变“须”。大型防水套管安装队伍,除了 GB/T 31032 焊评,还得过工厂质量检验;没有 WPS 文件,监理日志就是废纸。

5、用户自检清单:3 分钟挑出 80 % 坑

1. 翼环与管体焊缝高度<母材厚度?拒收。

2. 混凝土浇筑前,套管轴线与墙面垂直度>1:300?返工。

3. 回填土电阻率现场速测<1500 Ω·cm?加牺牲阳极或换土,别心疼钱。
