相信大家都知道防水套管时建筑管道系统中比较关键的组件,它的选型直接影响建筑物的防水性能,影响管道系统的可靠性。可惜的是,多数工程人员对柔性与刚性防水套管的认知仍停留在表面,导致选型错误频发,引发渗漏隐患。
一、应用场景的准确适配与认知误区
1.1 柔性防水套管的核心应用特征
柔性防水套管的核心优势在于其动态防护能力,并不是简单的 "考虑墙体两侧防水性能"。根据 02S404 国家防水套管标准图集,柔性防水套管适用于有地震设防要求的地区,也就是说管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物。详细一点来说,柔性防水套管能够应对 ±5mm 的径向位移或是 ±3mm 的轴向位移,这一特性使其在以下场景中不可或缺:水池、人防墙、地下管廊、高层建筑外墙、与泵或增压设备连接的管道穿墙处。A 型柔性防水套管一般用于水池或穿内墙,而B 型用于穿构(建)筑物外墙。
1.2 刚性防水套管的适用范围与技术要求
刚性防水套管由一段短钢管,一个翼环焊接而成,它绝非 "只需考虑穿墙效果而不需要考虑其他因素",这种认知存在严重偏差。刚性防水套管适用于管道穿墙处不承受管道振动伸缩变形的构(建)筑物,主要应用于:普通楼板、室内隔墙、无振动常温管道穿越、低压力水环境(如卫生间、厨房)。A 型刚性防水套管适用于钢管,B、C 型适用于球墨铸铁管及铸铁管。对于有地震设防要求的地区,如采用刚性防水套管,有一个简单的处理方法,就是在进入池壁或建筑物外墙的管道上就近设置柔性连接。这一要求常被忽视,已经成为防水失效的重要原因。
1.3 特殊环境下的选型逻辑
化工车间等腐蚀性环境对防水套管材质提出更高要求,316 不锈钢材质凭借优异的耐腐蚀性成为**。高温管道穿越处,氟橡胶密封圈的使用不可或缺,其耐受 200℃以上高温的特性确保密封性能在**条件下不失效。地震设防区域的安装更需谨慎,带限位装置的专用防水套管能够有效吸收管道位移,避免过度振动破坏密封结构。这些特殊设计体现了工程技术的精细化程度。
二、结构差异的技术内核与材质选择
2.1 刚性防水套管的结构特征与型号差异
刚性防水套管的结构组成并非原文所述的 "钢管和环形套圈(翼环)",其技术规格远为复杂。根据 02S404 图集,刚性防水套管由以下部件组成:
A 型(钢管用):包括钢制防水套管(Q235-A 材质)、翼环(Q235-A 材质),适用于钢管连接,是最基本的型号。
B 型(铸铁管用):包括铸铁套管(HT150 材质)、翼环,适用于球墨铸铁管及铸铁管。
C 型(球墨铸铁管用):结构与 B 型类似,但在细节设计上有所差异,同样适用于球墨铸铁管及铸铁管。
翼环焊接要求严格,防水套管的翼环两边应双面满焊,且焊缝饱满,平整,光滑,无夹渣,无气泡,无裂纹等现象.
2.2 柔性防水套管的复杂密封系统
柔性防水套管的结构远比 "钢管和外部环形套(翼环)加上内部橡胶密封圈、挡圈和法兰内丝" 复杂。其完整结构包括:
法兰套管(Q235-A 焊接件)、密封圈 I 型(橡胶,2 个)、密封圈 II 型(橡胶,1 个)、法兰压盖(Q235-A 焊接件)、螺柱(4.8 级,GB897-88A)、螺母(GB/T41-2000)。
A 型柔性防水套管采用 "单法兰压盘 + 单挡圈" 结构,B 型柔性防水套管则为 "单法兰压盘 + 双挡圈" 结构,B 型在距管口 5 厘米处设有挡圈,法兰外径与工作管道外径相同。
密封圈的技术要求极其严格,橡胶密封圈的硬度、物理性能、质量、尺寸和公差、及检验等应符合 HG/T3091:2000 标准的规定。材料可选用丁腈橡胶、氯丁橡胶、氟橡胶,硬度(邵尔 A 型)I 型为 50±5 度,II 型为 70±5 度。
2.3 材质选择的科学依据
材质选择直接决定套管的使用寿命和可靠性。刚性防水套管多采用 Q235B 钢材,柔性套管承压部位常选用 20# 无缝钢管。用于饮用水水池的防水套管,其密封圈、密封膏、防护涂料等应**,符合 GB/T17219-1998 标准的规定且通过国家、地区卫生防疫检疫**机构的检测。当防水套管用于与腐蚀性介质接触时,设计人应根据介质性质及防腐要求,另行选择适用的耐腐蚀材料。这一要求对化工、电镀等行业尤为重要。
三、价格差异的深层原因与全生命周期成本
3.1 柔性防水套管价格构成分析
柔性防水套管价格偏高的原因并非 "结构更为复杂" 如此简单,其成本构成涉及多个技术要素:
材料成本:Q235-A 钢材成本、橡胶密封圈成本(需符合 HG/T3091:2000 标准)、法兰及螺栓成本。其中,氟橡胶材质成本是普通橡胶的 3 倍。
加工成本:法兰内丝加工精度要求达 IT8 级,加工成本显著增加。焊接结构尺寸公差与形位公差按照 JB/T5000.3-1998 执行,焊接采用手工电弧焊,焊条型号 E4303,牌号 J422。
技术附加值:柔性套管的密封系统设计、位移补偿能力、抗震性能等技术优势构成了其价格溢价的基础。
市场数据显示,柔性防水套管的价格通常是刚性防水套管的 1.5-2 倍,具体价格受口径、长度、材质等因素影响。

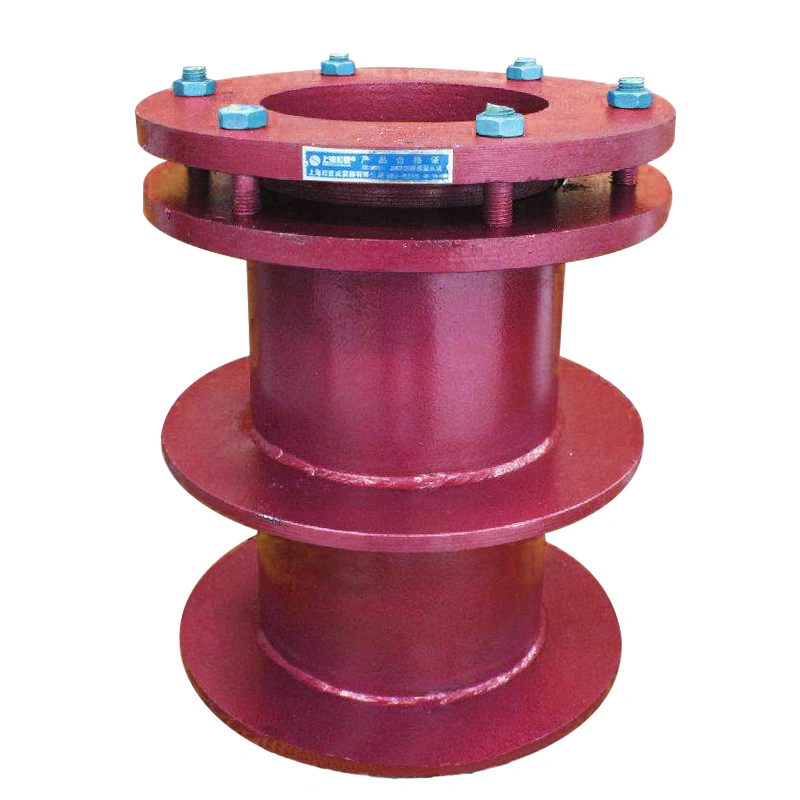

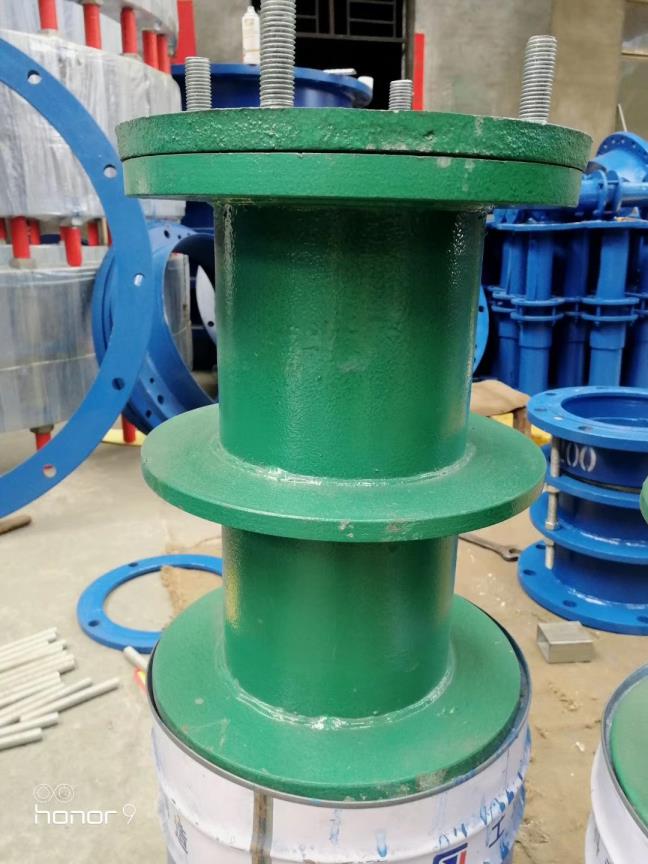

柔性防水套管产品图片
3.2 刚性防水套管的经济性分析
刚性防水套管价格相对较低,主要原因包括:
结构简单:无复杂的密封部件,仅需保证翼环焊接强度≥4.8MPa 即可。
加工工艺简单:主要是钢管切割、翼环焊接等常规工艺,无需精密加工。
材料成本低:Q235 钢材价格相对便宜,且用量较少。
刚性防水套管的价格通常仅为柔性防水套管的 50%-60%,安装过程也相对简单,无需复杂的密封调试。

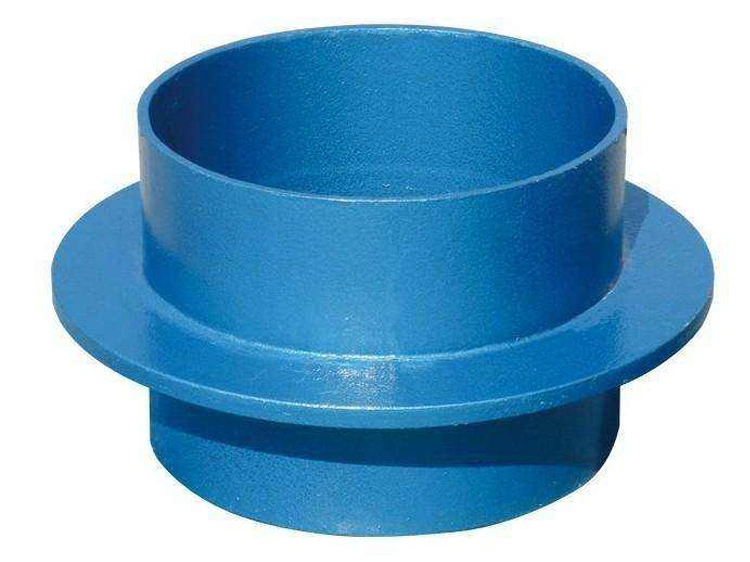

刚性防水套管产品图片
3.3 全生命周期成本的理性考量
虽然刚性防水套管初期投资较低,但须考虑全生命周期成本:
维护成本:柔性套管的橡胶密封圈需要定期检查更换,一般 5-8 年更换一次。刚性套管的石棉水泥填料也需要定期维护。
失效成本:80% 的套管渗漏源于选型错误而非产品质量。防水失效后维修费用是管材成本的 5-8 倍,且地下工程防水套管更换难度极大。
安全风险:防水失效可能导致结构损坏、设备故障、环境污染等连锁问题,其间接损失难以估量。
因此,施工单位采购部门进行防水套管选型时,不能仅考虑初期投资,更要综合评估全生命周期成本和安全风险。
四、选型决策的关键维度与隐性陷阱
4.1 基于工况参数的科学选型
正确的选型决策应基于以下关键参数:
公称压力:≥1.0MPa 时,柔性套管是**选择。
介质温度:超过 80℃时,需选用耐高温材质的柔性套管。
管道位移量:位移量≥5mm 时,须使用柔性套管。
防水等级:根据《地下工程防水技术规范》(GB 50108-2024)要求,一级防水等级须使用柔性套管。
环境条件:腐蚀环境、振动环境、地震设防区等特殊条件都对防水套管选型有严格要求。
4.2 型号标注的常见陷阱
市场上存在严重的型号标注混乱现象:
标准型号混淆:部分防水套管厂商将B型柔性防水套管标为 "加强型",实际与标准 A 型仅法兰结构差异,功能无本质提升。
非标产品冒充国标:一些防水套管厂家生产的产品并未按照 02S404 标准制造,却标注为国标产品。
材质虚假标注:将普通钢材冒充不锈钢,将再生橡胶冒充原生橡胶等,特别是2205,2207不锈钢防水套管,它们与普通304,316防水套管基本相同,但是耐腐蚀性相差的不是一点半点,对于购买到304不锈钢防水套管顶替2207不锈钢防水套管的客户,小编奥凡深表遗憾。
建议采购时要求供应商提供产品检测报告、材质证明等技术文件,并与国家标准进行对照。
4.3 安装兼容性的隐性要求
安装兼容性常被忽视,导致严重后果:
塑料管道配套问题:刚性防水套管与塑料管道配套时,需额外加装绝缘衬套,否则易因电位差引发电化学腐蚀。
墙体厚度要求:穿管处混凝土墙厚应不小于 300mm,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为 D5+200。
固定方式要求:防水套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径大 200mm,而且须将防水套管一次浇固于墙内。
五、行业发展趋势与技术创新
防水套管行业正经历快速的标准化进程。除了传统的 02S404 图集,近年来还发布了多项行业标准:
HG/T 5329-2018《橡胶柔性防水套管》:针对橡胶柔性防水套管的产品分类、要求、试验方法等进行了详细规定。
T/MCPA 001-2023《水利 6 公斤管件第 1 部分:防水套管》:**的团体标准,对水利工程用防水套管提出了更高要求。
T/CECS 775-2025《刚性防水套管安装技术规程》:即将实施的行业标准,将进一步规范刚性防水套管的安装技术。
科学选型与规范应用的重要性
防水套管虽小,却关系到整个建筑防水系统的可靠性小编奥凡的分析可以看出,柔性与刚性防水套管在技术特征、应用场景、成本构成等方面存在显著差异。正确的选型决策需要综合考虑工况参数、环境条件、全生命周期成本等多个维度。
特别需要强调的是,"80% 的防水套管渗漏源于选型错误而非产品质量",这一数据警示我们须重视选型工作。同时,安装过程的规范性同样重要,任何细节的忽视都可能导致防水失效。
随着行业标准的不断完善和技术创新的持续推进,防水套管的性能将不断提升。但技术进步不能替代科学决策和规范施工,只有在充分理解产品特性的基础上,结合工程实际需求进行合理选型,并严格按照标准进行安装和维护,才能确保防水套管发挥应有的作用,为建筑物的安全使用提供可靠保障。
实际工程中,建议建立完善的防水套管选型和安装管理制度,加强对相关人员的技术培训,推广应用新技术、新材料,不断提升防水套管的应用水平。只有这样,才能真正实现建筑防水的目标,避免因防水失效带来的巨大损失。
数据来源说明
本文技术参数主要来源于:
行业标准 HG/T 5329-2018《橡胶柔性防水套管》
团体标准 T/MCPA 001-2023《水利 6 公斤管件第 1 部分:防水套管》
市场价格数据来源于中国建材在线、阿里巴巴等电商平台
