Ⅱ型柔性防水套管

Ⅱ型柔性防水套管是柔性防水套管的一种,不同于常见的Ⅰ型柔性防水套管,Ⅱ型柔性防水套管采用的是锥形橡胶密封圈,相比O型橡胶密封圈,这种锥形密封圈更适用于那些对防水要求极为严格的工程环境。尽管Ⅱ型柔性防水套管在市场上的普及率不如Ⅰ型,大约占柔性防水套管市场的 30-40%,但它在特定场景下的专业性和适用性更胜一筹。

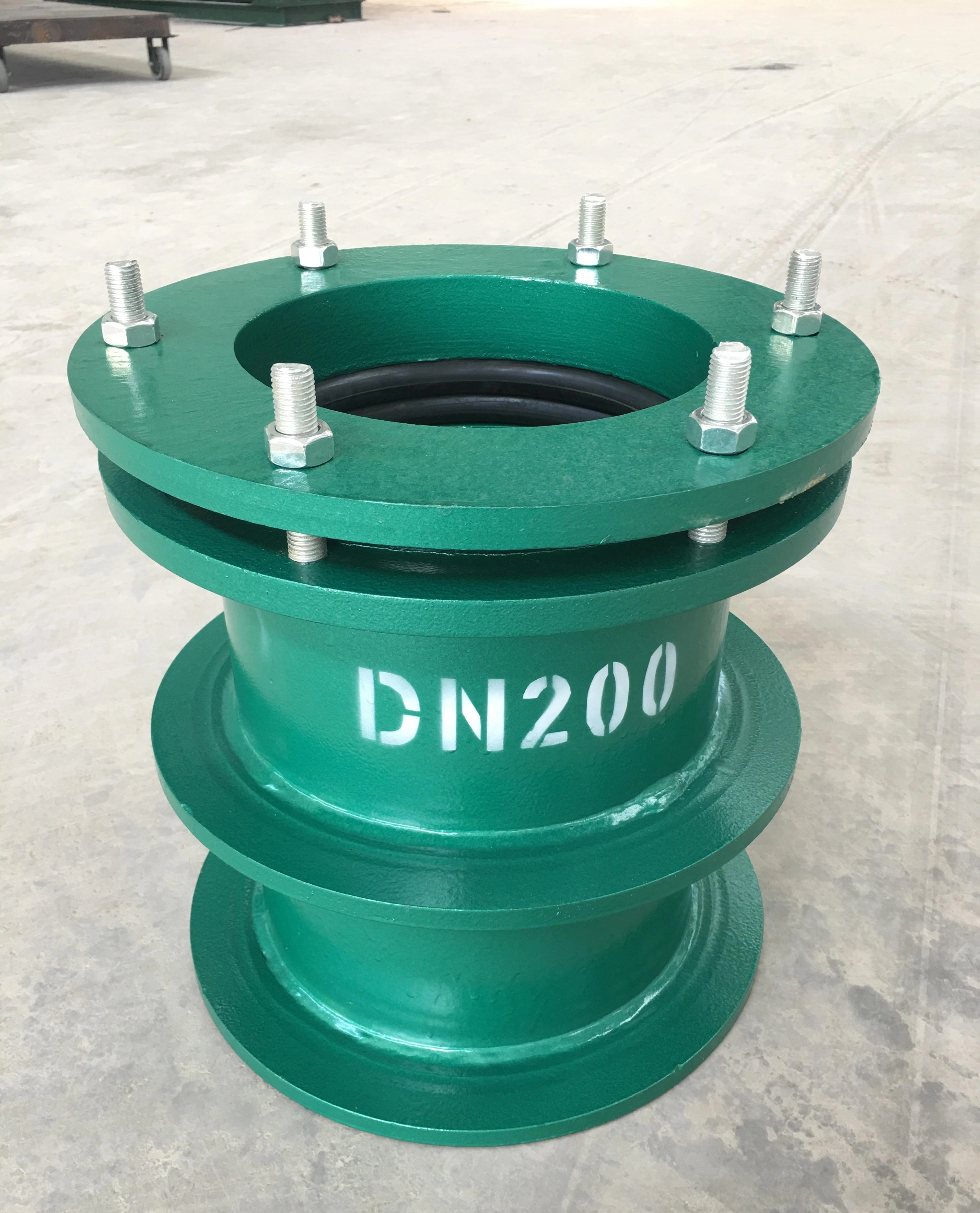

Ⅱ型柔性防水套管图片

一、II型柔性防水套管基本定义

Ⅱ 型柔性防水套管是柔性防水套管的一种重要类型,主要特点是采用锥形密封圈,适用于有严密防水要求的场合,通过锥形密封圈实现更严密的防水效果,标准依据:02S404《防水套管》国家标准图集;防水套管的直径可以定制从DN50-DN1000(公称直径)都可以,市场上的柔性防水套管标准长度L=300mm,现实中可根据工地现场情况进行定制,奥凡环保曾生产过长度超过1.5m的柔性防水套管。

二、柔性防水套管的结构特点与工作原理

2.1 结构组成

Ⅱ 型柔性防水套管由多个关键部件组成,每个部件都有其特定功能:

主要组成部件:

2.2 核心特点

Ⅱ 型柔性防水套管具有以下核心特点:

结构特点:

锥形密封结构:密封圈截面为梯形,密封面积大

多道防水设计:翼环 + 密封圈双重防水

柔性连接:允许管道轴向位移和径向偏转

模块化设计:各部件可单独更换,维护方便

性能特点:

密封性能优异:IP68 级防水,可承受高水压

适应性强:可适应管道振动和结构沉降

耐腐蚀性能:采用**材料和防腐处理

使用寿命长:正常使用可达 15 年以上

2.3 工作原理

Ⅱ 型柔性防水套管的工作原理基于弹性密封和机械压紧:

密封原理:

初始密封:锥形密封圈与管道外壁紧密接触

机械压紧:通过法兰压盖和螺栓施加压力

弹性变形:密封圈在压力作用下产生弹性变形

密封增强:压力越大,密封效果越好

自密封效应:介质压力会进一步增强密封效果

柔性原理:

轴向位移:允许管道轴向伸缩 ±5mm

径向偏转:允许管道径向偏转≤1°

振动吸收:橡胶密封圈可吸收管道振动

沉降适应:可适应建筑物的微小沉降

三、II型柔性防水套管技术参数与标准要求

3.1 主要技术参数

Ⅱ 型柔性防水套管的主要技术参数如下:

基本参数:

公称直径:DN50-DN1000

标准长度:L=300mm(可根据墙厚调整)

适用管道:钢管、球墨铸铁管等

适用介质:水、污水、油类、腐蚀性介质等

性能参数:

防水等级:IP68(**防水等级)

工作压力:≤2.5MPa

试验压力:1.5 倍工作压力

适用温度:-20℃～+80℃

轴向位移:±5mm

径向偏转:≤1°

振动频率:≤30Hz

3.2 材料技术要求

Ⅱ 型柔性防水套管对材料有严格的技术要求:

金属材料要求:

法兰套管:Q235-A 碳钢或 304/316 不锈钢

翼环:Q235-A 碳钢,厚度≥10mm

法兰压盖:Q235-A 碳钢或不锈钢,厚度≥12mm

螺柱螺母:35# 钢或不锈钢,8.8 级以上

密封材料要求:

锥形密封圈:三元乙丙橡胶(EPDM)

硬度:60±5 Shore A

拉伸强度:≥10MPa

伸长率:≥300%

压缩**变形:≤25%(70℃×22h)

耐温范围:-40℃～+120℃

3.3 制造标准要求

Ⅱ 型柔性防水套管的制造*须符合相关标准要求:

主要标准:

设计标准:02S404《防水套管》国家标准图集

材料标准:GB/T 700《碳素结构钢》

焊接标准:GB/T 985《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》

检验标准:GB/T 13927《工业阀门压力试验》

制造要求:

尺寸公差:符合 02S404 图集要求

焊接质量:焊缝饱满,无夹渣、气孔

表面处理:内外防腐处理,涂层厚度≥80μm

装配精度:各部件配合间隙≤0.5mm

四、II型柔性防水套管适用场景与应用范围

4.1 主要适用场景

Ⅱ 型柔性防水套管适用于以下主要场景:

高防水要求场景:

地下室外墙:承受地下水压力,防水要求高

水池壁:蓄水池、游泳池等,防水要求一级

人防工程:防护密闭要求,防水等级高

地铁隧道:地下工程,防水要求严格

振动环境场景:

水泵房:水泵出口管道,振动较大

空调机房:冷冻水管道,有振动和热胀冷缩

锅炉房:蒸汽管道,高温高压

发电机房:燃油管道,有振动

特殊介质场景:

化工车间:腐蚀性介质管道

污水处理厂:污水管道,有腐蚀

海洋工程:海水管道,强腐蚀

食品工业:卫生级要求,无污染

五、II型柔性防水套管 与 Ⅰ 型柔性防水套管的对比

5.1 结构对比

Ⅱ 型与 Ⅰ 型柔性防水套管在结构上有明显区别:

5.2 性能对比

Ⅱ 型与 Ⅰ 型柔性防水套管在性能上的对比:

5.3 适用场景对比

Ⅱ 型与 Ⅰ 型柔性防水套管的适用场景对比:

Ⅱ 型柔性防水套管作为柔性防水套管的重要类型,以其优异的密封性能和可靠的防水效果,在建筑工程、市政工程、工业管道等领域得到了广泛应用。特别是在有严密防水要求的场合,Ⅱ 型柔性防水套管是不可或缺的重要部件。

奥凡环保科技有限公司不断致力于产品的研发,通过创新不断提高Ⅱ型柔性防水套管的性能,以达到甚至超越国内外的防水套管标准。我们独特的设计理念,以及对材料选择和生产工艺的严格把控,使我们的产品在业内树立了良好声誉。当客户在挑选防水套管产品时,奥凡环保科技的Ⅱ型柔性防水套管往往会是他们的优先选择。
