柔性防水套管怎么安装以及安装要求

柔性防水套管是管道穿越防水墙体的核心部件,主要由金属外壳、橡胶密封圈、法兰盘及其他附件组成。其设计独特,能够解决管道穿越墙体或楼板时产生的防水、减震及位移补偿问题。柔性防水套管安装要领的准确把握,先决条件的严密遵循对于后续的使用寿命和稳定性有着至关重要的作用。奥凡环保科技将逐一详述柔性防水套管的安装步骤及须达到的安装标准。

防水套管的制作与定位是安装过程中的首要步骤,它的制作一般是在防水套管加工厂进行的,当防水套管加工完成后需要对防水套管进行防腐处理,碳钢防水套管内壁需做防腐涂层(如环氧煤沥青),外壁需与墙体钢筋焊接固定,潮湿环境建议选用不锈钢柔性防水套管,安装完成后外露法兰需涂刷防锈漆防止锈蚀,防锈漆的涂布不仅对防止腐蚀具有关键作用,还能进一步提升柔性防水套管的整体耐久性,为未来的长期使用打下坚实的基础。

防水套管预埋施工时,为了预留孔洞的准确度,安装前应依照圈尺量度确定,并以墙体中心线作为参考,保证预留孔的大小适中。土建施工预埋中,钢筋绑扎后要及时安装模盒及管材,根据国家标准,预留孔洞尺寸应根据管道直径确定:

• DN25 及以下管道:Φ50mm～Φ100mm

• DN32～50:Φ100mm～Φ150mm

• DN70～125:Φ150mm～Φ200mm

• DN150:Φ200mm～Φ250mm

• DN200:Φ250mm～Φ300mm

模板上的预留孔洞预留好后,施工方需要根据图纸设计的图纸及坐标将柔性防水套管和结构钢筋牢固焊接,固定后过拉杆与内外模板进行固定,防水套管与墙体钢筋采用焊接固定,焊点不少于 3 处且均匀分布,焊缝长度≥10d(d 为钢筋直径),穿水池等防水要求高的部位,柔性防水套管外侧需增设 3-4 道环形肋板,肋板厚度≥8mm,与防水套管满焊连接增强抗渗性。任何移位或歪斜不仅会影响当下的施工质量,亦会为将来的维护带来一定难度。

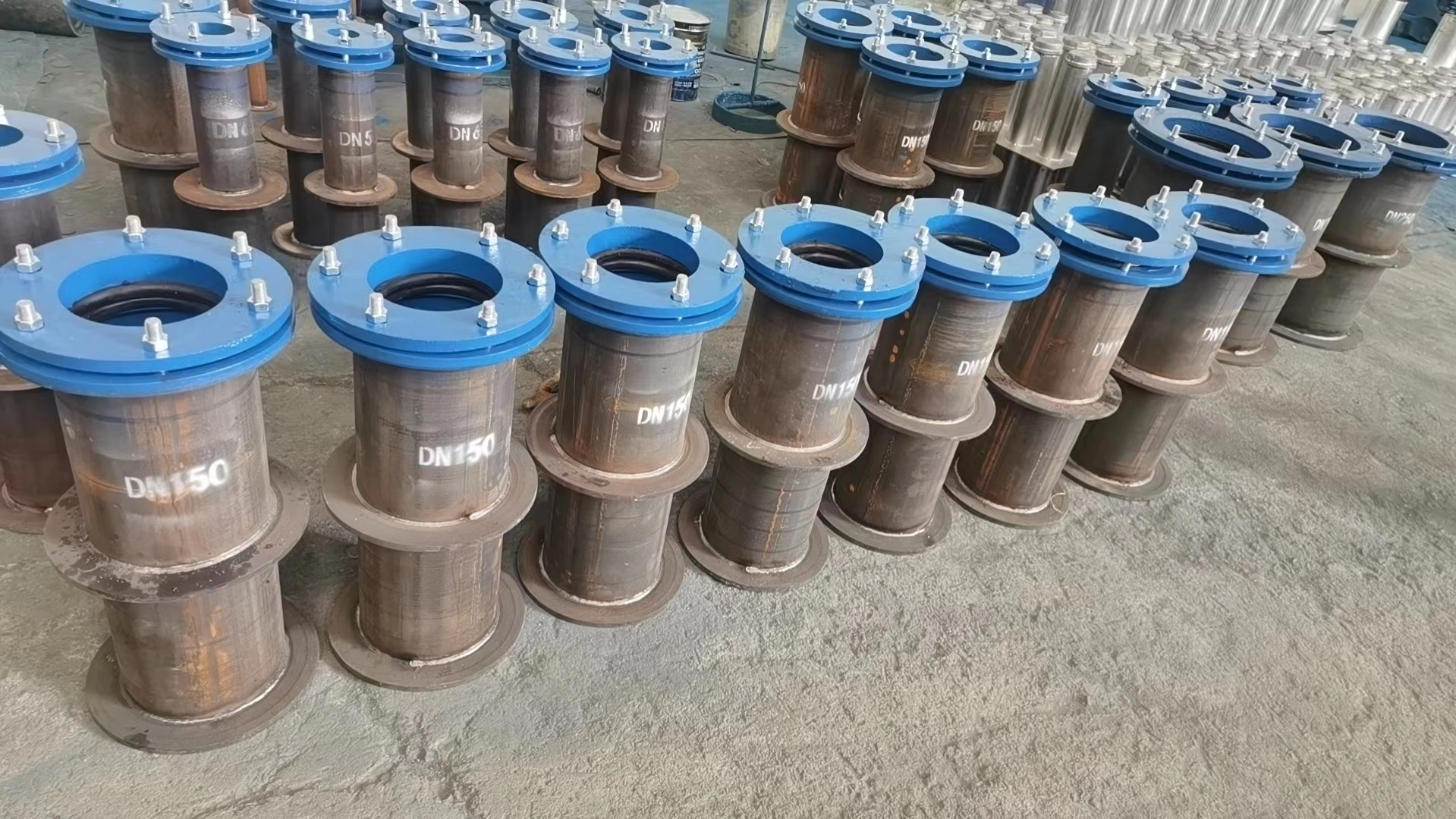

柔性防水套管图片

土建浇注砼的时候,由安装人员全程跟班配合,一旦出现柔性防水套管或模盒移位、胀模等情况立刻处理,避免防水套管的标高和位置不发生偏移。

当土建部分的混凝土浇筑完毕,拆除钢筋混凝土模板后,接下来的环节是清理柔性防水套管内部的杂物。

经过数十天的混凝土养护,此刻就可以进行穿管工作了,为防水套管配备适合的橡胶密封圈是另一*不可少的环节。橡胶密封圈的直径应比防水套管间隙大 2-3mm,密封圈截面形状需与防水套管凹槽**契合,压缩率需达到 25%-30%,既保证密封紧密性,又避免过度挤压,对于 DN100 柔性防水套管,螺栓扭矩应控制在 30-40N・m。一般要略大于柔性防水套管内径与所穿管道外径差值的2mm左右,目的在于保证密封的紧凑性,橡胶密封圈安装好后,通过法兰上的螺栓将其压紧,保证柔性防水套管不会出现漏水问题。

管道穿入柔性防水套管后,应进行分层密封处理:

1. **层:油麻丝,沿圆周均匀填塞并压实

2. 中间层:石棉水泥或膨胀防火密封胶,深度不小于间隙的 2/3

3. 表层:防水密封膏封口,宽度与法兰平齐。

遵循上述步骤和要求,柔性防水套管的安装质量便可得到可靠保证。奥凡环保科技通过不断优化产品和完善服务,保证每一位客户都能在任何工况下,都能安装使用高质量的柔性防水套管,创造更加安全且经久耐用的建筑环境。
