防护密闭套管热镀锌的特点及检验标准和方法

金属表面那层银白色的锌层,看似简单,却承载着防护密闭套管的防腐使命。地下人防工程中,这些不起眼的金属管件,默默守护着整个防护体系的安全。为何同样是热镀锌处理,有些套管几年如新,有些却早早出现锈蚀?

锌层厚度背后的技术密码

85μm,这个看似微小的数字,决定着防护密闭套管的使用寿命。根据 GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》,重型基材(厚度>6mm)的热镀锌层平均厚度应达到 85-100μm。某工业用钢格栅的实测数据显示,100μm 锌层在普通大气环境中可实现 20 年以上防护寿命,较 60μm 基础锌层延长近一倍。

锌层的硬度分布,呈现出独特的梯度结构。表面上层硬度为 70DPN,容易受到碰撞而凹入。但在下层的 Zetalayer 和 deltalayer,硬度分别达到 179 和 211DPN,远超铁材的 159DPN 硬度。这种硬度梯度设计,既保证了表面的柔韧性,又提供了深层的抗冲击能力。

边角区域的锌层厚度,往往比平面区域更厚。这是因为热浸镀锌过程中,锌液在重力作用下会在边角处聚集,形成自然的加厚效应。其他涂层在边角区域往往较薄,不易施工,容易受到伤害,需要经常维护修补。

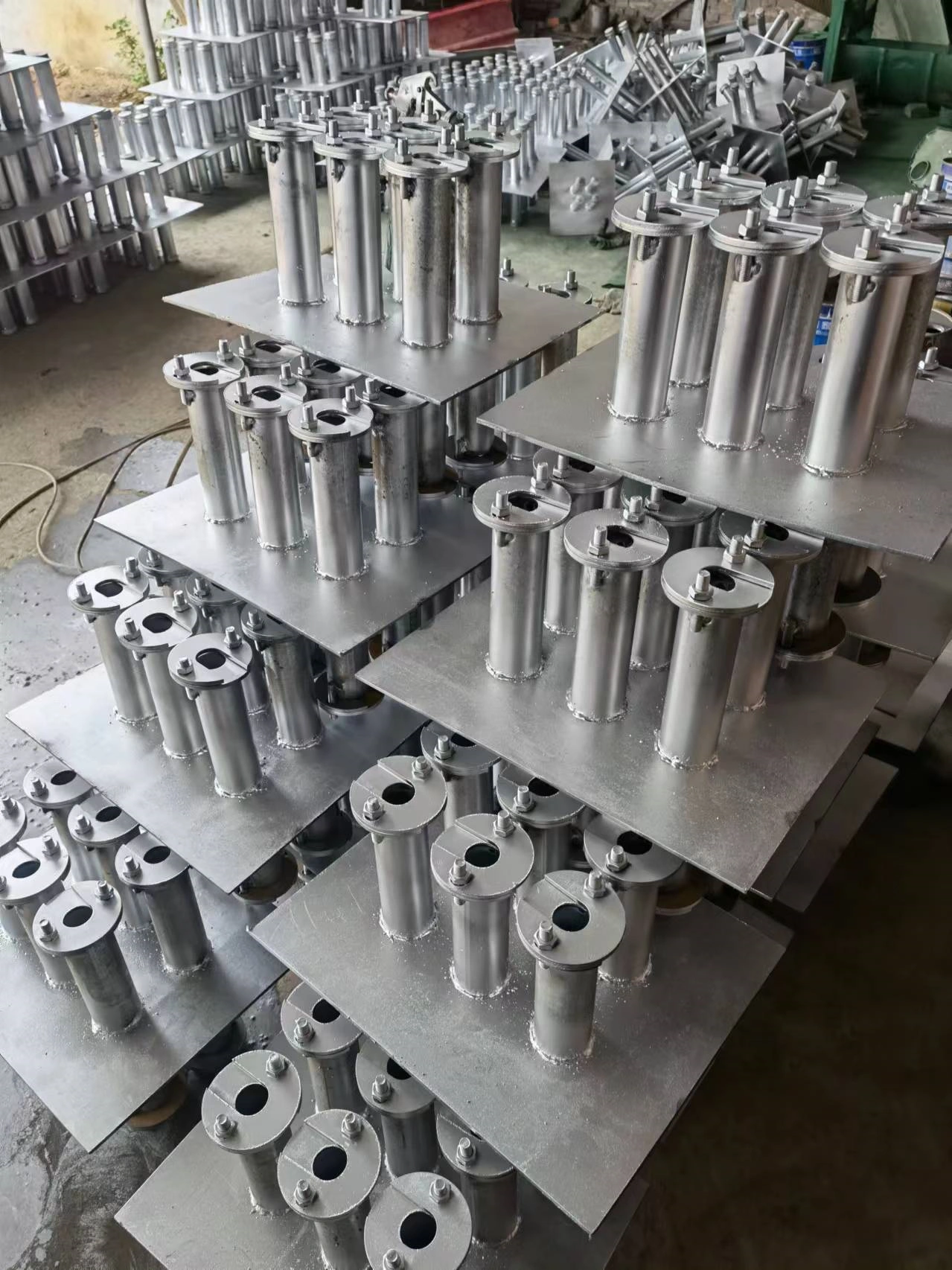

热镀锌防护密闭套管产品图片

防腐机理的科学阐释

锌的电化学保护作用,是热镀锌防腐的核心原理。锌的电极电位低于铁,会优先发生腐蚀反应,从而保护钢基体不被锈蚀。即使镀层出现小划伤,锌仍能通过 "自我牺牲" 保护裸露钢材。某化工车间的实际案例显示,即使部分锌层因机械损伤脱落,周围的锌层仍能有效阻止锈蚀蔓延。

锌层在大气中的耗损速度,约为钢铁腐蚀速率的 1/17 至 1/18。这种缓慢且可预测的耗损过程,使得热镀锌层的寿命远超其他防腐方法。在中厚镀层区间,锌层厚度每增加 10μm,理论防腐年限可延长 5 年。这意味着,选择合适的锌层厚度,直接关系到防护密闭套管的维护成本。

复合防腐系统的协同效应,创造出 1+1>2 的防腐奇迹。热镀锌层与涂漆相结合的复合系统,其防蚀效果比单独上漆或热浸锌的寿命加起来还要好 1.5~2.5 倍。某跨海大桥的防护工程采用这种复合防腐技术,将原本预期的 15 年使用寿命延长至 35 年以上。

质量检测的专业方法

磁性测厚法,成为现场检测的**技术。依据 ISO 2178 标准,使用磁感应原理测量非磁性锌层厚度,分辨率可达 0.1μm,具备温度补偿功能。专业实验室配备的数字式涂层测厚仪,能够精准测量防护密闭套管各个部位的锌层厚度,确保符合国家标准要求。

硫酸铜浸渍法,检验锌层均匀性的有效手段。按 ISO 1461 进行四次 1 分钟浸渍试验,通过观察铜的析出情况判定镀层覆盖完整性。这种方法能够快速检测出锌层的漏镀、针孔等缺陷,为质量控制提供重要依据。

金相切片法,揭示锌层微观结构的窗口。制备横截面试样进行合金层厚度测量及界面分析,能够清晰观察到 Fe-Zn 合金层的分布及晶相组成。某检测中心的金相分析显示,**热镀锌层具有均匀的晶粒结构,而劣质产品则存在明显的组织缺陷。

工程应用的实践指南

人防防护密闭套管的特殊要求,对热镀锌质量提出更高标准。根据 07FS02《人防水》图集要求,防护密闭套管需采用壁厚不小于 2.5mm 的热镀锌钢管,双侧翼环结构,长度超出墙体两端 100mm。密闭翼环应采用 10-12mm 的钢板制作,钢板要平整,其翼高宜为 30-50mm。

安装过程中的质量控制,直接影响防腐效果。套管预埋深度需与墙体厚度一致,两端外露长度对称,且符合设计要求(一般外露 100-150mm)。翼环需居中设置在墙体中间,与钢筋牢固焊接固定,防止浇筑混凝土时移位。

后期维护的关键要点,确保长期防腐效果。建立定期检查制度,重点关注焊接处和切口位置的腐蚀情况。发现锌层破损时,应及时采用锌含量≥95% 的富锌涂料进行修补,修补层的厚度应比镀锌层要求的最小厚度厚 30μm 以上。

技术发展的前沿趋势

锌铝镁合金镀层技术,正在逐步取代传统热镀锌。这种新型镀层在保持热镀锌优点的同时,进一步提高了耐腐蚀性和耐磨性。在强酸强碱等重度腐蚀环境中,锌铝镁合金镀层的表现明显优于纯锌镀层。

智能化检测设备的应用,提升质量控制水平。X 射线荧光光谱仪能够实现多元素同步分析,三维视频显微镜可进行 50-1000 倍连续变倍观测表面形貌。这些先进设备的应用,使得热镀锌质量检测更加精准**。

绿色环保的生产工艺,成为行业发展方向。新型无铅锌锭的使用,减少了环境污染。同时,热镀锌过程中的余热回收技术,有效降低了能源消耗,实现了经济效益和环境效益的双赢。

质量验收的标准规范

外观质量要求,是热镀锌验收的基本条件。所有热浸镀锌制件的主要表面应平滑,无滴瘤、粗糙和锌刺(如果这些锌刺会造成伤害),无起皮,无漏镀,无残留的溶剂渣。在可能影响热浸镀锌工件的使用或耐腐蚀性能的部位不应有锌瘤和锌灰。

厚度检测要求,确保防腐性能达标。对于主要表面面积大于 2m² 的制件,样本中每个制件的所有基本测量面内测得的镀层平均厚度应不低于标准中相应的平均镀层厚度的最小值。局部厚度不应低于平均厚度的 85%。

附着力测试要求,保证锌层与基体结合牢固。通过弯曲试验、冲击试验或划格法评估锌层与基体的结合强度。将试样绕规定直径芯轴弯曲 180° 后,镀层不应出现剥离或开裂现象。

数据来源:

GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》

热镀锌检测技术标准

钢格栅锌层厚度实测数据
