柔性防水套管和刚性套管的区别你知道多少

柔性防水套管与刚性防水套管的区别对建筑工程实际应用至关重要。了解二者特性和适用范围,帮助行业同仁准确把握适用情况和优势。

一、防水套管基本定义与结构差异

柔性防水套管

柔性防水套管适用于管道穿过墙壁时需承受振动或有严密防水要求的构筑物。结构复杂,包含钢管、翼环、橡胶密封圈、法兰压盘及螺栓组件。

根据 02S404 国家标准图集,柔性防水套管分为 IA 型、IB 型、IIA 型、IIB 型及双压盖型五种型号。A 型适用于一般有振动防护或严密防水要求的建筑结构,B 型用于穿构(建)筑外墙,防水性能更优。

公称通径范围 DN50-DN2000,标准高度 300mm。主体材质为碳钢,密封材料采用圆形胶圈,封堵填料使用石棉水泥或密封膏。

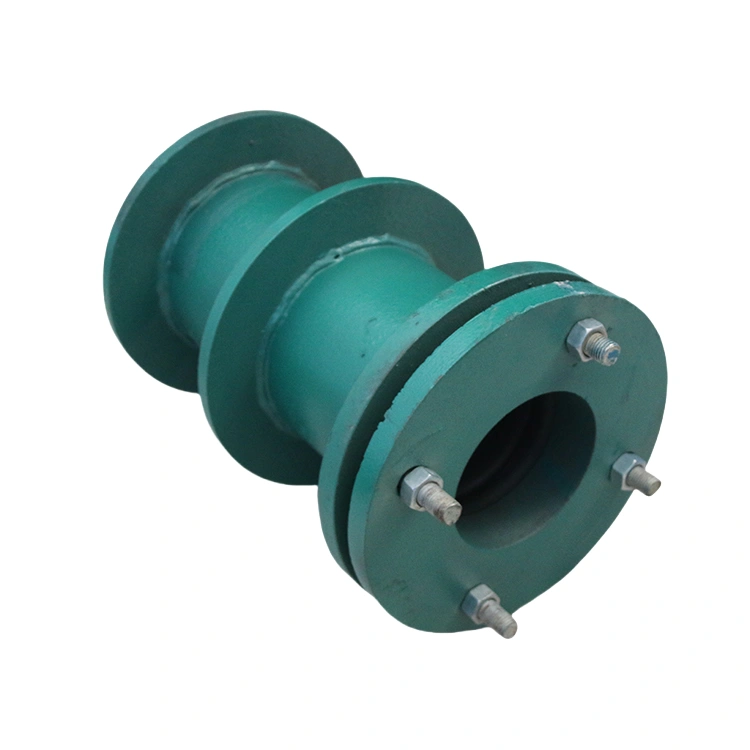

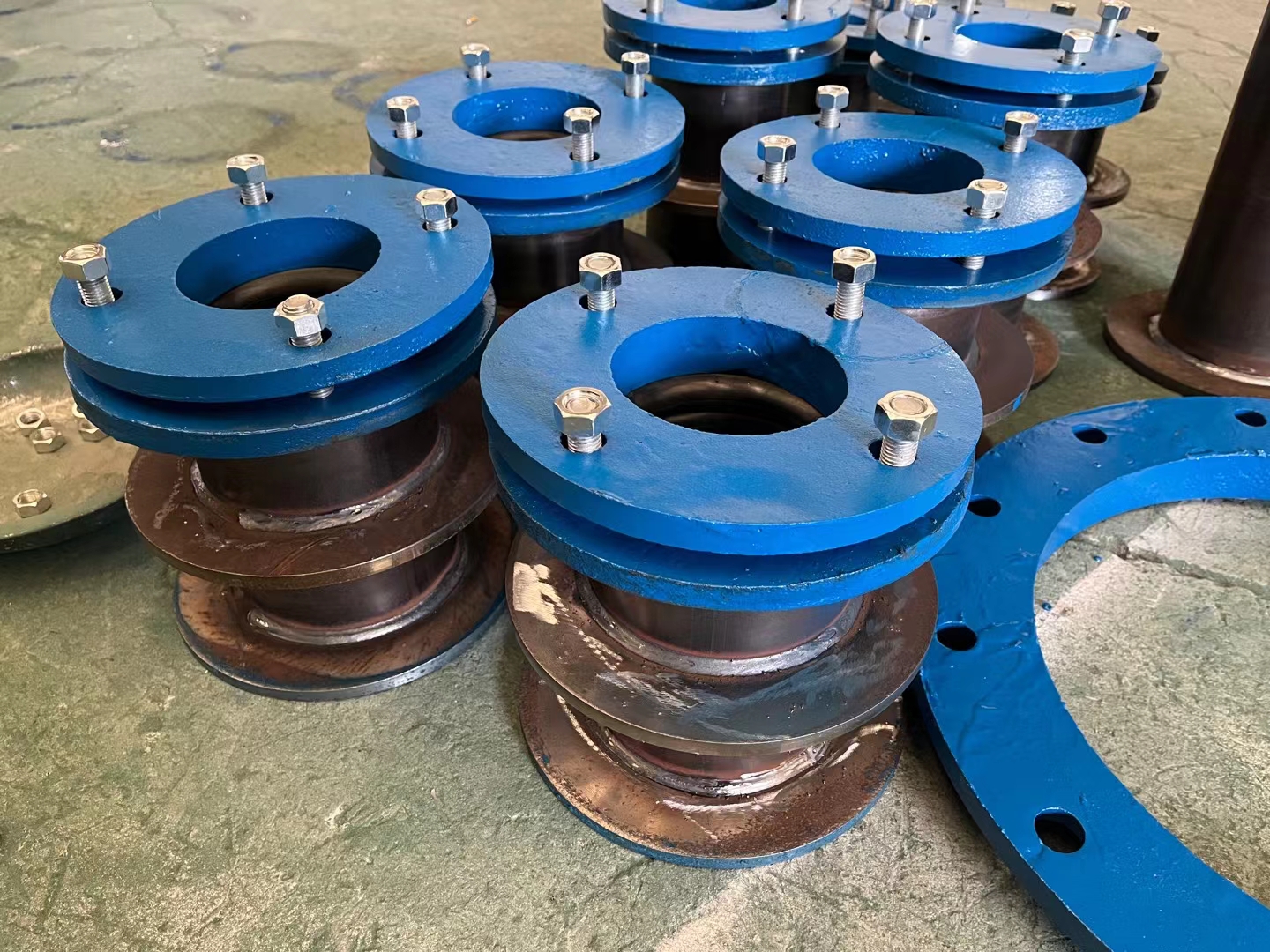

柔性防水套管产品图片

刚性防水套管

刚性防水套管主要用于管道穿墙处不承受振动或伸缩变形的场合。结构简单,由钢管外加翼环构成,无内部密封组件。

刚性防水套管分为 A、B、C 三种类型。A 型适用于钢管,B、C 型适用于球墨铸铁管及铸铁管。材质多为碳钢或不锈钢,刚性强、抗压和抗冲击性能优越。

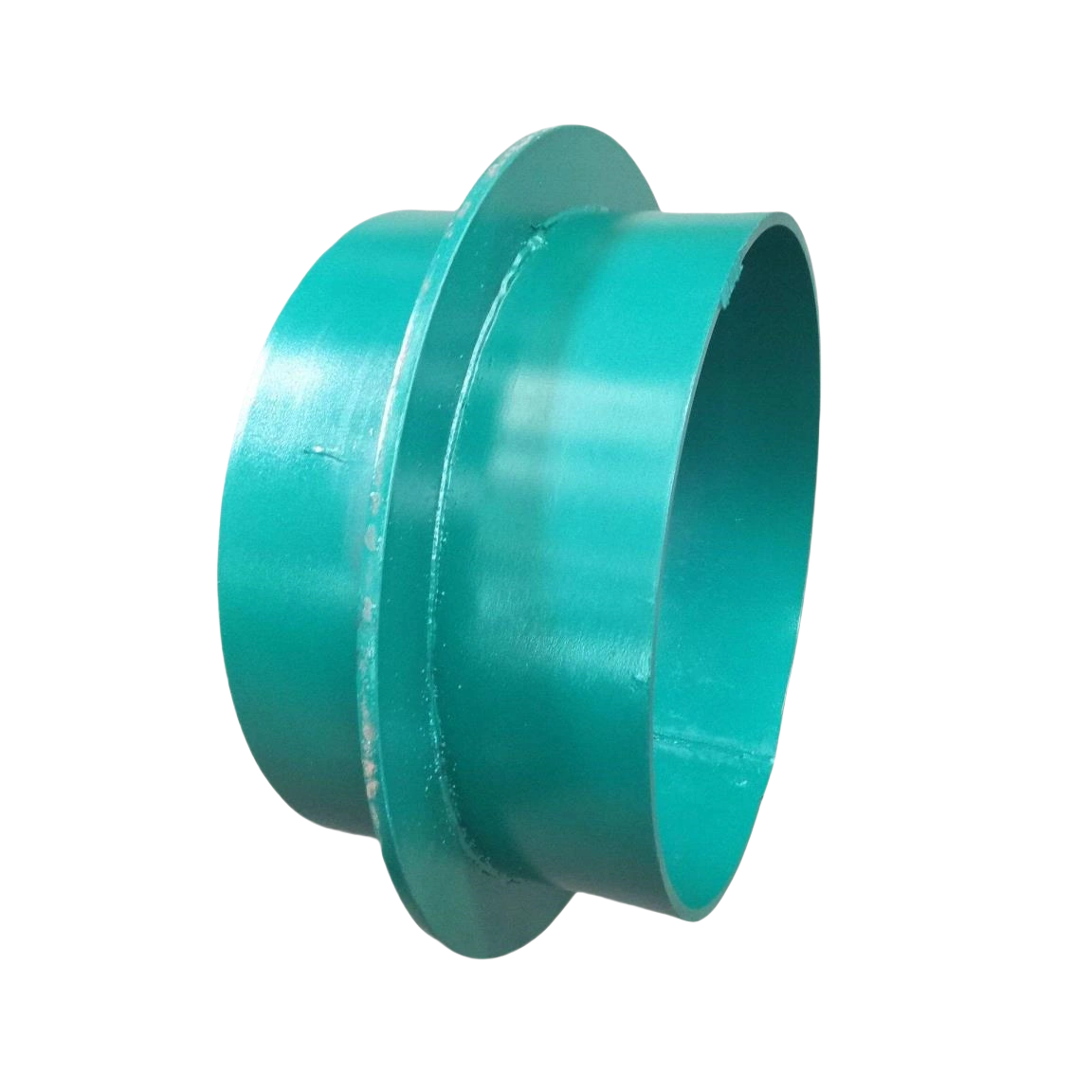

刚性防水套管产品图片

二、防水套管结构组成对比

柔性防水套管结构

柔性防水套管结构组成:

防水套管本体(带翼环)

法兰压盘

橡胶密封圈(硬度 60±5ShoreA)

螺栓螺母(8.8 级高强螺栓)

挡圈(B 型特有)

安装时管道穿过套管,防水性能通过拧紧压盖螺栓挤压密封圈实现。橡胶密封圈压缩量控制在 30%-50%,螺栓扭矩值 45-50N・m。

刚性防水套管结构

刚性防水套管结构组成:

无缝钢管主体,壁厚≥3mm

翼环宽度≥100mm,厚度根据管径调整

环向筋直径≥12mm

翼环与钢管垂直焊接,安装时与墙体钢筋固定,浇筑在混凝土墙内。依靠翼环与混凝土的紧密结合阻挡水流。

三、性能特点对比

四、适用场景分析

柔性防水套管适用场景

高要求防水环境:

人防墙、水池、污水处理厂、水泵连接处

消防水池管道穿越池壁

化工车间管道穿越防爆墙

动态环境:

管道需承受振动、温度变形或地震影响的区域

水泵出口管道、空调冷冻水管

热水管道、蒸汽管道

特殊领域:

化工、电力、交通等需防腐蚀、抗紫外线的场合

可能发生沉降的区域

穿构(建)筑外墙,防水要求严格的项目

刚性防水套管适用场景

静态穿墙:

地下室、普通建筑穿墙管道

普通楼板、室内隔墙

卫生间、厨房的穿墙管道

低成本场景:

无振动、无位移要求的给排水或天然气管道

塑料排水管、空调冷凝水管

低压力水环境,仅需防止少量渗水

快速安装:

预埋于混凝土墙,施工简便

管道无振动、无热胀冷缩位移

预算有限的项目

五、技术参数要求

尺寸要求

柔性防水套管:

柔性防水套管长度需与墙厚一致,误差控制在 ±5mm 以内

柔性防水套管两端超出墙体表面 50mm

穿管处混凝土墙厚应大于 300mm

刚性防水套管:

公称通径范围 DN50-DN4000

刚性套管内径略大于管道外径,预留 2-3mm 缝隙密封

标准长度 300mm(不含翼环厚度)

防水套管安装要求

柔性防水套管:

柔性套管中心轴线与设计轴线偏差应≤3mm

垂直度偏差≤1°

法兰压盖螺栓应均匀对称拧紧,力矩 30-50N・m

刚性防水套管:

与墙体钢筋需采用焊接固定,焊点不少于 3 处

焊缝长度≥10d(d 为钢筋直径)

浇筑混凝土时派专人监护,防止刚性套管位移

六、选择建议

选柔性防水套管的情况

管道穿越有严格防水要求的墙体 / 构筑物,如地下室墙、水池壁、人防工程墙体。管道有振动或因温度变化产生伸缩,如水泵出口管道、热水管道。高压力水环境或可能发生沉降的区域。

选刚性防水套管的情况

管道穿越非防水要求极高的墙体,如普通楼板、室内隔墙。管道无振动、无热胀冷缩位移,如塑料排水管、空调冷凝水管。低压力水环境,仅需防止少量渗水,且预算有限。

重要提示

柔性套管可替代刚性套管,但反之不可。施工时需确保混凝土墙一次浇筑完成,避免后期渗漏。如需具体型号或安装细节,参考标准图集 02S404。

七、工程应用案例

住宅建筑应用

卫生间立管穿越楼板采用 A 型刚性防水套管,防水套管顶部高出装饰地面 50mm。厨房排水横管穿越内墙选用刚性防水套管,翼环直径比管道外径大 100mm。太阳能热水管穿越屋面因存在温度伸缩,需采用柔性防水套管。

工业厂房应用

消防水泵房管道穿越水池壁*须采用 B 型柔性防水套管,迎水面设置挡圈。蒸汽管道穿越防火墙采用柔性防水套管,密封圈选用硅橡胶。化工车间管道穿越防爆墙选用不锈钢柔性防水套管,密封圈采用氟橡胶。

特殊构筑物应用

污水处理厂沉淀池管道穿越池壁处采用双法兰柔性防水套管。地铁区间隧道穿越隧道壁的管道采用加强型柔性防水套管,满足抗渗等级 P8 要求。

奥凡环保科技在防水套管制造与应用方面拥有深厚经验和技术积累,提供最合适的解决方案。产品线齐全,覆盖各种工程建设需要,在项目实践中取得良好效果。
