如何确定不锈钢柔性防水套管的长度

不锈钢柔性防水套管长度根据具体工程需求确定,主要考虑墙体厚度。奥凡环保科技生产的不锈钢柔性防水套管依据建筑科学研究院设计开发的 S312 和 02S404 标准图集制造。防水套管穿墙时,遇非混凝土墙体需改用混凝土墙体,并将柔性防水套管一次性固化在墙体内。

一、不锈钢柔性防水套管规格标准

不锈钢柔性防水套管内径、外径和法兰盘外径有明确规定,内部使用的钢管和各项指标也有标准。不锈钢柔性防水套管长度根据具体工程需要确定,主要取决于墙体厚度。

二、不锈钢柔性防水套管长度定义与测量方法

根据 02S404 标准图集,不锈钢柔性防水套管长度指除去顶部法兰压盘外,上翼环到下翼环之间的距离,不包括上下两片翼环的厚度,即中间焊接管体的长度。这样设计确保防水套管嵌入混凝土墙壁中,使翼环正好位于墙壁两侧。不锈钢柔性防水套管长度与具体墙体厚度相对应。

三、不锈钢柔性防水套管标准长度与调整原则

柔性防水套管标准长度为 300mm,这是 02S404 图集规定的基础参考值。实际施工中,套管长度需与墙体厚度完全匹配,多厚的墙体就采用多长的防水套管产品。例如 300mm 厚墙体采用 300mm 长的防水套管,250mm 厚墙体采用 250mm 长的防水套管。

四、不锈钢柔性防水套管存储与使用规范

存储不锈钢柔性防水套管时,需避免机械压力,包括过度拉伸、压紧或变形,同时避免与锋利或尖锐物体接触,以免损坏套管防水性能及结构完整性。

安装过程中,防水套管两端应超出墙体表面 50mm,便于后续密封处理。预埋后需用泡沫板或棉布封堵柔性防水套管内部,防止混凝土浇筑时杂物进入。

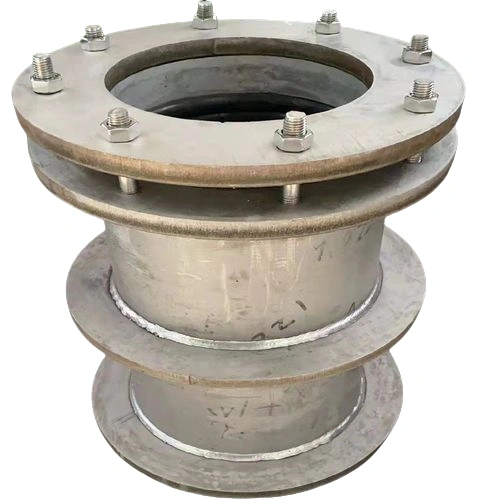

不锈钢柔性防水套管图片

五、不锈钢柔性防水套管长度确定流程

防水套管安装工程中,确定不锈钢柔性防水套管长度需根据具体情况结合工程设计及施工要求判断。

1、测量墙体厚度:专业人员使用专业测量工具准确测量需穿越的墙体厚度,记录准确数值。

2、核对标准图集:参考 02S404 防水套管图集,确认对应墙体厚度的防水套管长度标准。

3、考虑特殊情况:若墙体厚度超过 300mm,需定制加长型防水套管;若遇非混凝土墙体,需局部改用混凝土墙体,浇筑范围比翼环直径大 200mm。

4、确认安装要求:根据工程设计要求,确认是否需要防水套管两端超出墙体表面,以及超出长度要求。

奥凡环保科技提供的不锈钢柔性防水套管具有品质好,可靠性强等特点,能够满足各类企业房屋建筑工程需求。产品严格按照 S312 和 02S404 标准图集制造,确保尺寸精度和性能稳定。

如需了解更多关于如何确定不锈钢柔性防水套管长度的信息,请访问我们的官方网站或联系我们的技术支持团队。我们欢迎您转发和分享本文,以便更多人了解和受益。让我们一起为建筑工程的防水问题提供可靠的解决方案,推动行业的发展。

数据来源:

02S404 防水套管国标图集
