柔性防水套管的密封胶圈型号

一、柔性防水套管密封圈材质性能对比

柔性防水套管密封圈作为密封核心部件,材质选择直接影响防水效果和使用寿命。不同材质密封圈性能差异显著,需根据具体工况精准匹配。

1、三元乙丙橡胶 (EPDM)

EPDM 耐候性强,抗紫外线臭氧能力突出。耐温范围 - 40℃至 120℃,邵氏硬度 65±5 度。拉伸强度≥10MPa,扯断伸长率≥300%。适用于建筑外墙、市政给排水、污水处理厂等场景,使用寿命可达 10-15 年。

2、丁腈橡胶 (NBR)

NBR 耐油性优异,耐温范围 - 20℃至 100℃。丙烯腈基团能抵抗油性侵蚀,适用于化工厂、炼油厂、加油站等含油介质场景。耐矿物油、燃油性能突出,但耐臭氧耐候性较差。

3、氟橡胶 (FKM)

FKM 耐高温达 200℃以上,耐强腐蚀性能**。能耐受浓度 30% 的硫酸、50% 的氢氧化钠溶液,适用于化工、制药厂等**环境。成本较高,适合苛刻工况。

4、硅橡胶 (VMQ)

VMQ 耐温范围 - 60℃至 200℃,食品级安全认证。耐高低温交变性优异,适用于电子厂洁净车间、食品饮料加工设备、极寒地区等特殊场景。

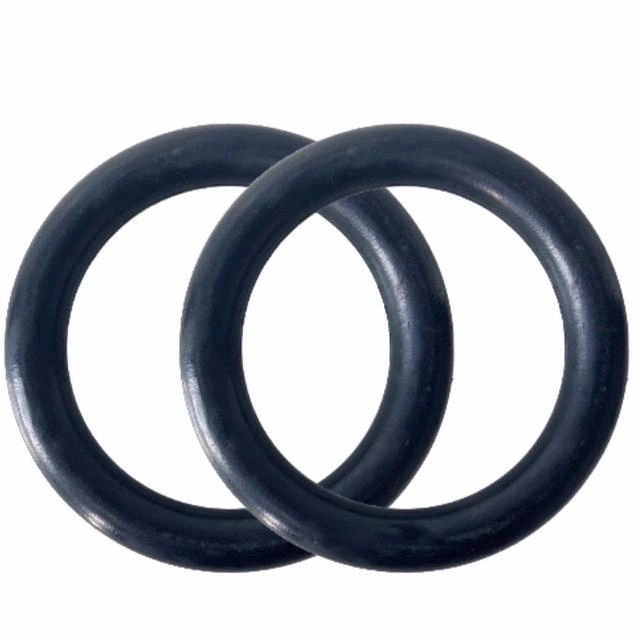

柔性防水套管橡胶密封圈图片

二、柔性防水套管密封圈类型技术选型

1、I 型圆形密封圈

I 型采用圆形截面设计,结构简单密封性好。压缩量 20%-30%,适用于一般防水要求场景。A 型柔性防水套管标配,适配住宅卫生间、厨房管道等民用建筑。

2、II 型梯形密封圈

II 型采用梯形截面设计,接触面积更大。压缩量 30%-40%,密封性能提升约 20%。B 型柔性防水套管标配,适配人防墙体、地下室剪力墙等高要求场景。

三、柔性防水套管选型决策核心要素

1、介质特性评估

介质特性是选型首要原则:

普通水介质:优先选择 EPDM 密封圈

腐蚀性介质:pH 值 4-9 选 NBR,pH 值<4 或>9 选 FKM

油性介质:须选择 NBR 或 HNBR

食品级要求:选用 VMQ 或食品级 EPDM

2、温度范围匹配

温度范围直接影响密封圈性能:

常温场景 (-10℃至 80℃):EPDM、NBR 均可满足

高温场景 (80℃至 150℃):中温选高等级 EPDM,高温选 FKM

低温场景 (-30℃至 0℃):选耐寒型 EPDM 或 VMQ

3、压力等级考量

压力等级决定密封圈结构选择:

低压场景 (≤1.0MPa):I 型圆形密封圈即可

中压场景 (1.0-1.6MPa):建议 II 型梯形密封圈

高压场景 (≥1.6MPa):需选用加强型密封圈

四、奥凡环保科技质量控制

奥凡环保科技严格按照 HG/T 3091-2000 标准生产密封圈:

每批材料提供材质证明书和检测报告

按 10% 比例抽样进行拉伸试验和压缩试验

压缩**变形率控制在 25% 以内

尺寸公差控制在 ±0.5mm 内

技术团队可为客户提供专业选型指导,根据工程实际需求推荐合适密封圈材质和规格。奥凡环保科技秉承质量**理念,确保每个产品都能满足密封要求。

柔性防水套管密封圈选型对比表

五、柔性防水套管安装技术要点

1、柔性防水套管密封圈尺寸需精准匹配:

内径比管道外径小 1-2mm(过盈配合)

外径与套管内壁间隙≤1mm

截面直径与密封槽深度一致

2、压缩量直接影响密封效果:

I 型密封圈:压缩量 20%-30%

II 型密封圈:压缩量 30%-40%

避免过紧导致**变形

3、柔性防水套管安装需遵循标准流程:

密封圈嵌入套管法兰压盖凹槽

对齐管道后拧紧螺栓

采用对角分步拧紧方式

确保每个螺栓受力一致

数据来源

本文技术参数参考以下标准和规范:

HG/T 3091-2000《橡胶密封件 给、排水管及污水管道用接口密封圈 材料规范》

ISO 4633《橡胶密封件 给、排水管及污水管道用接口密封圈 材料规范》

02S404《防水套管标准图集》

GB 50108-2024《地下工程防水技术规范》
