人防通风套管材质技术标准

人防工程通风系统中,套管材质选择直接影响防护效能。材质要求需严格遵循国家人防工程标准,确保战时防护需求。

材质技术要求:

• 主体材质:2-3mm 厚钢板焊接制作,表面平整光滑

• 密闭翼环:厚度≥3mm 钢板,翼高 30-50mm,双面满焊

• 密闭肋数量:DN≤200mm 设≥2 道,DN>200mm 设≥3 道

• 防腐处理:内壁刷红丹防锈漆两道,外壁不做防腐

材质选择需结合工程防护等级、环境条件、使用要求等因素综合确定。

人防通风套管材质分类特征

不同材质具有不同技术特征,适用于不同工程场景。材质选择需匹配工程设计要求和使用条件。

材质分类特征:

• Q235B 碳钢:成本较低,加工性能好,适用于一般环境

• 热镀锌钢板:防腐性能优良,适用于潮湿环境

• 304 不锈钢:耐腐蚀性强,适用于特殊环境

• 复合钢板:综合性能好,适用于高要求工程

材质选择需考虑成本、性能、加工难度等因素,确保性价比**。

人防通风套管材质选择策略

材质选择需遵循技术标准,结合工程实际情况,制定科学合理的选型策略。

材质选择策略:

• 一般环境:Q235B 碳钢满足基本要求,成本较低

• 潮湿环境:热镀锌钢板提升防腐性能,延长使用寿命

• 特殊环境:304 不锈钢适应恶劣条件,确保长期稳定

• 高要求工程:复合钢板综合性能**,满足严格标准

材质选择需建立完整技术档案,确保选型依据充分、计算准确。

人防通风套管加工制作规范

加工制作工艺直接影响套管质量,需严格执行技术规范,确保制作质量达标。

加工制作规范:

• 卷制工艺:钢板机械卷制成型,管径偏差≤2%

• 焊接要求:双面满焊,焊缝高度≥母材厚度,无缺陷

• 尺寸控制:伸出墙面长度≥100mm,位置偏差≤5mm

• 质量检验:焊缝无损检测,尺寸精度检测,密闭性能测试

加工制作需建立质量控制体系,从原材料到成品全程监控。

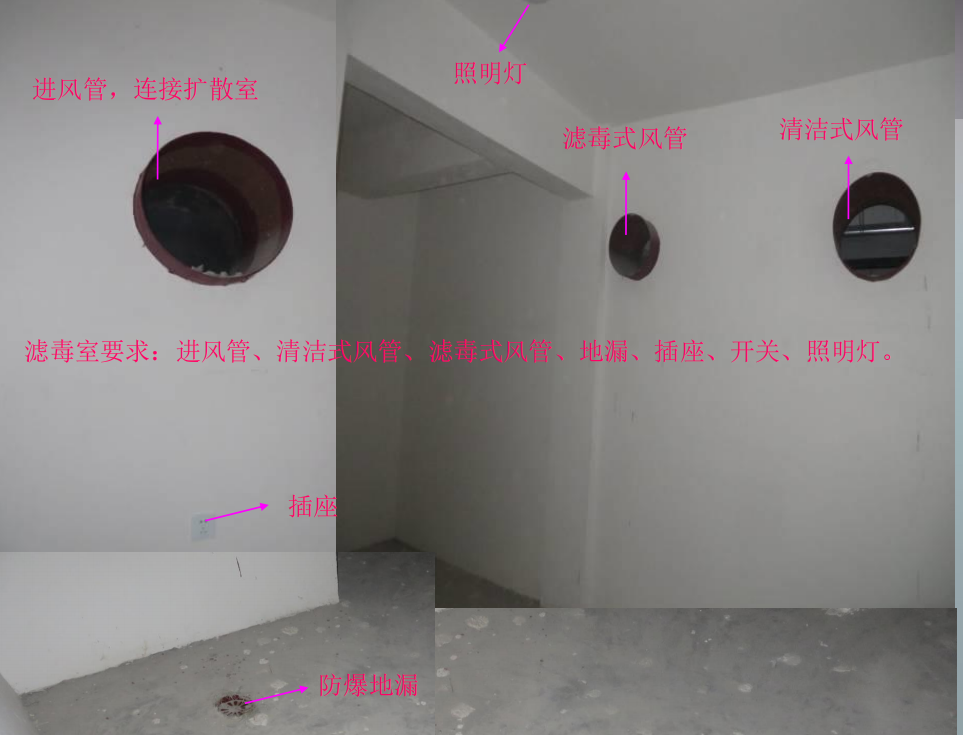

人防通风套管图片

人防通风套管安装施工要求

安装施工工艺直接影响套管防护效能,需严格执行技术规范,确保安装质量达标。

安装施工要求:

• 定位控制:坐标偏差≤5mm,垂直度偏差≤2mm/m

• 固定方式:与结构主筋焊接,焊缝长度≥10d

• 安装时机:土建钢筋绑扎完成、模板安装之前进行

• 防护措施:浇筑混凝土时专人看护,防止位移变形

安装完成后需进行隐蔽工程验收,确保符合设计要求和规范标准。

人防通风套管质量验收标准

质量验收确保套管防护性能达标,需覆盖外观、尺寸、性能等多维度,建立完善质量控制体系。

验收技术指标:

• 外观检查:焊缝表面平整,无气孔、夹渣、裂纹缺陷

• 尺寸检测:厚度偏差≤5%,管径偏差≤2%,位置偏差≤5mm

• 性能测试:密闭性能烟雾测试无泄漏,抗冲击波试验达标

• 防腐检测:涂层厚度检测,附着力测试,耐腐蚀性试验

验收资料需包含材质证明、焊接记录、检测报告、影像资料等完整档案。

数据来源说明

本文技术参数参考以下标准文件:

《人民防空工程施工及验收规范》GB50134-2019:http://www.mohurd.gov.cn/

《防空地下室通风设计》07FK02 图集:https://www.chinabuilding.com.cn/
