防水套管有哪些类型

防水套管是当前建筑行业中常见的一种预埋管件,根据用途和结构特点不同,主要分为柔性防水套管、刚性防水套管、人防密闭套管、人防电气套管和通风人防套管五大类。

柔性防水套管:

柔性防水套管根据02S404图集标准生产制造,主要由压兰、止水翼环、管体、挡圈、橡胶密封圈、螺栓和螺母焊接组成。它主要应用在需要防水要求的地方,例如管道穿墙墙体或建筑。根据防水要求的不同严格程度,可选择使用柔性防水套管A型或柔性防水套管B型。两者在外观上看起来相似,但在内部结构上有所不同。柔性防水套管B型内部多了一道挡圈,因此其防水效果优于柔性防水套管A型。

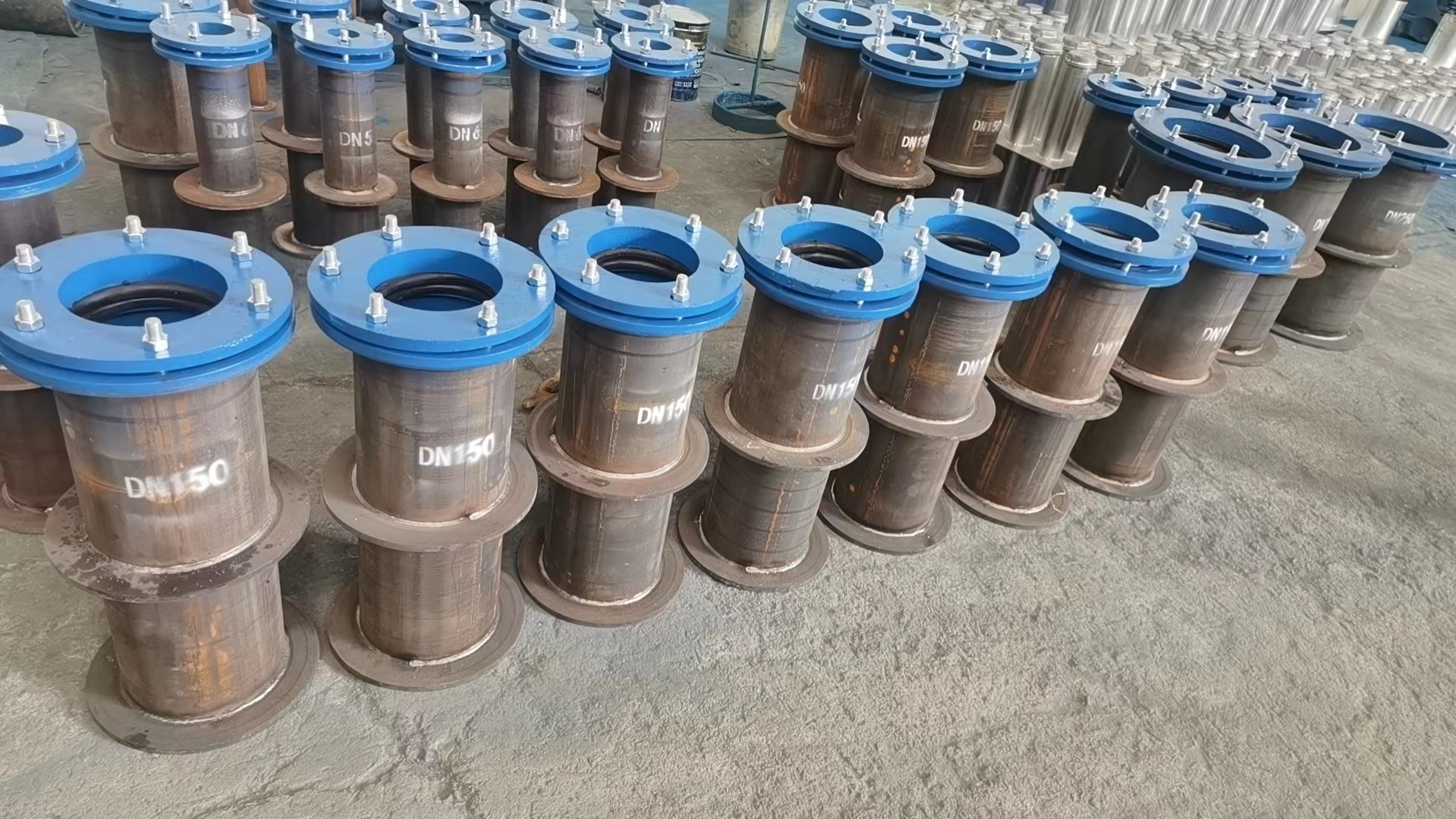

柔性防水套管图片

刚性防水套管:

刚性防水套管也是根据02S404图集标准生产制造的,结构简单,主要由管体和止水翼环焊接组成。它主要应用在管道穿过墙体处,具有防水及抗压的作用。根据内穿管的材质不同,刚性防水套管主要分为刚性防水套管a型、刚性防水套管b型、刚性防水套管c型三种。它们分别适用于不同材质的内穿管。

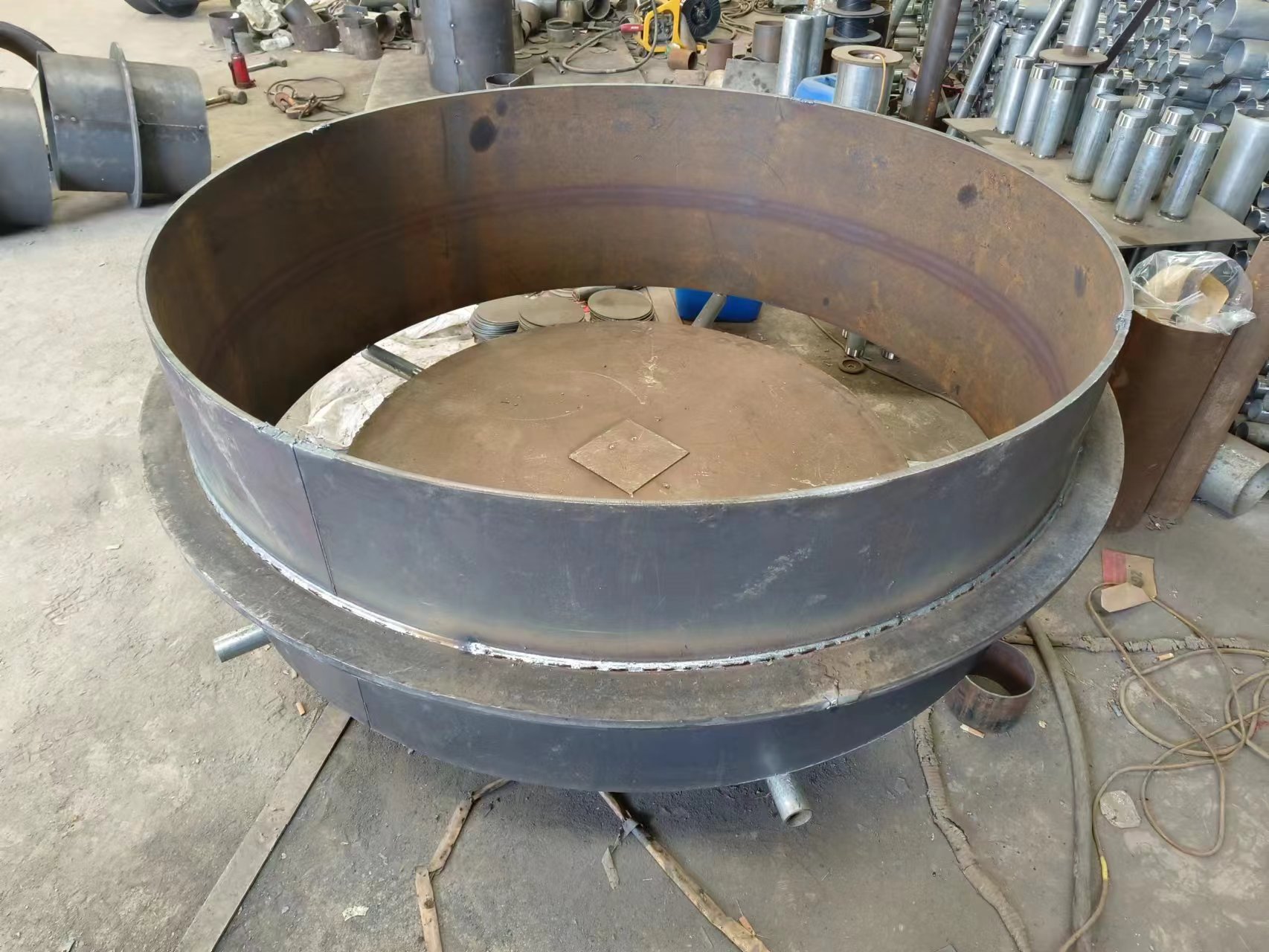

刚性防水套管图片

人防密闭套管:

人防密闭套管根据04FS02图集生产制作,主要分为A、B、C、D、E、F六种结构。其中包括单环防护密闭套管、双环单密闭防护套管以及三环双密闭套管。在07FS02《防空地下室给排水设施安装标准图集》中,给出了六种类型的保护密封套管的安装图。根据不同的设计,对密封防水套管的要求也有所不同。

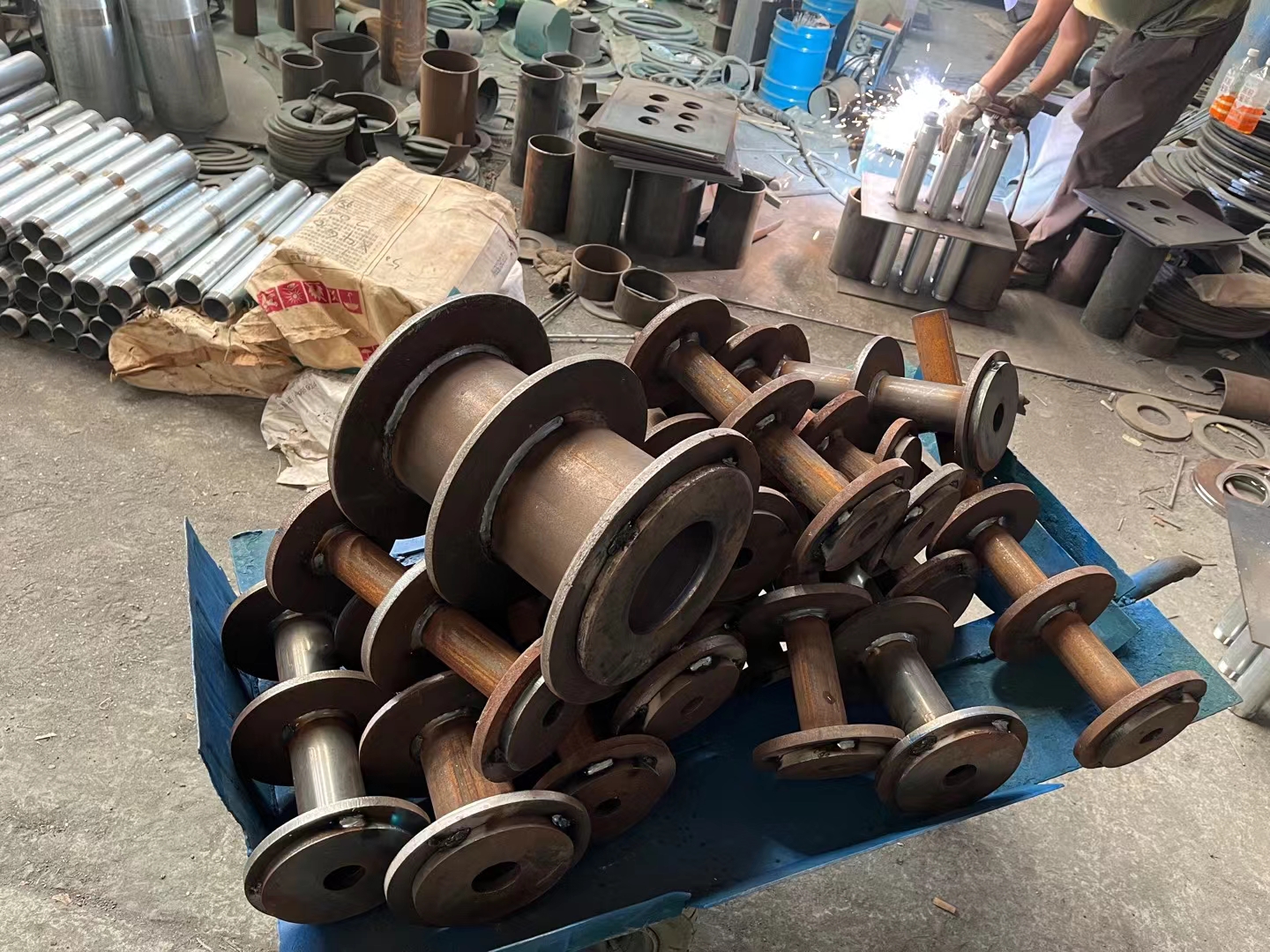

防护密闭套管图片

人防电气套管:

人防电气套管(电气组合套管)是专用于人防工程中保护电线电缆的电气套管,是根据防空地下室电气设备安装图集07FS02标准生产的。它主要由钢板和镀锌管焊接组成,用于电缆穿墙。

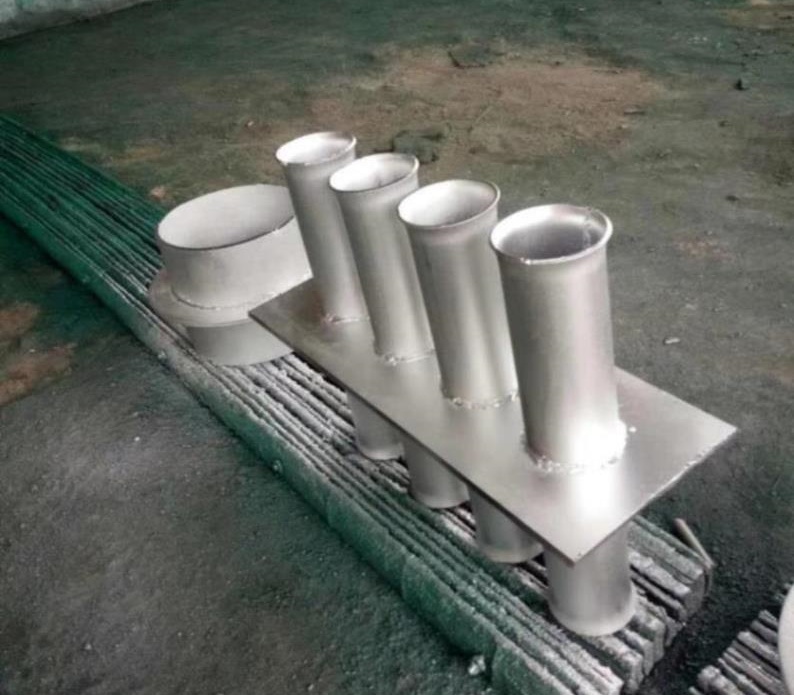

电气组合套管图片

人防通风套管:

人防通风套管是专用于民防地下室的封闭密闭人防通风套管,是依据国家建筑标准设计图集07FK02《人防地下室通风设备安装》制作。它被称为预埋管或人防通风套管,分为I型和II型两种,长度通常等于预埋墙体的厚度。

通风套管图片
