人防工程密闭套管是一种专用于人防工程的关键构件,其作用是确保在特殊环境下能够有效隔绝水气、防止有毒气体渗透进入防护区内,也是人防工程通风、排烟和管道穿越的*要设施。奥凡环保科技公司作为这一领域的技术先驱,对人防工程密闭套管的设计制造至关重视,下文将详细介绍人防工程密闭套管的定额套用及质量技术标准。
一、人防密闭套管的类型及定额套用
人防密闭套管根据不同的性能要求分为多种类型,如柔性人防密闭套管、钢性人防密闭套管以及防护密闭套管等。以下指南将帮助工程技术人员如何根据不同类型套用相应的定额。
1. 防护密闭套管(A-F型):
该类套管用于给排水管道穿人防围护结构,按07FS02图集A-F型区分。安装套用各地人防专用定额子目,或参照第六册《工业管道》中刚性防水套管项目。
2. 电气密闭套管:
这类套管用于电缆电线穿人防墙,按07FD02图集要求,密闭肋厚度不小于3mm,壁厚不小于2.5mm。套用电气安装定额中钢管敷设项目,密闭肋按一般铁构件制作安装单独计算。
二、详细的定额套用说明
定额套用分为几个不同的子目,根据直径大小和套管的性质分类:
1. 柔性人防密闭套管:
制作直径范围在50mm至1000mm内,可以套用定额编号6-2919至2935。
安装直径范围同样在50mm至1000mm内,定额编号为6-2936至2944。
2. 钢性人防密闭套管:
制作直径从50mm至1000mm内,对应定额编号为6-2945至2961。
安装直径范围相同,定额编号为6-2962至2970。
3. 密闭穿墙管为成品时:
人工按相应定额项目乘以系数0.3,附属材料、机械费不计,穿墙管价格按实际计算。密闭穿墙管分规格以"个"为计量单位。
三、人防密闭套管与密闭肋的关系
人防工程中,设置人防密闭套管时通常需要考虑其与密闭肋的连接关系。密闭肋是焊接在人防密闭套管翼环的重要部件,采用热镀锌钢管和密闭肋,厚度不小于3-4mm,双面满焊,出墙长度不小于50-60mm。密闭肋应位于墙体厚度中间,与周围结构钢筋焊牢,起到强化密封性和结构稳定性的作用。
四、人防密闭套管的质量技术标准
为确保人防密闭套管的性能达标,制造商须遵守一系列质量标准:
人防密闭肋和套管需焊接平整、垂直且位于中心位置。
焊缝须饱满、圆滑无缺陷。
焊接完成后需及时清理焊渣和表面杂质。
人防密闭套管口边缘不得有飞边毛刺。
管内外壁须进行严格的除锈处理。
人防密闭套管内壁防腐作业前须彻底除锈。预埋管道先涂两道防锈漆,再涂两道沥青漆。
管道预留标高须严格按照图纸标示进行。
密闭穿墙短管两端伸出墙面长度:通风管大于100mm,给排水管大于40mm,电气管30-50mm。套管与管道之间用密封材料填充密实,填料长度应为管径3-5倍且不小于100mm。

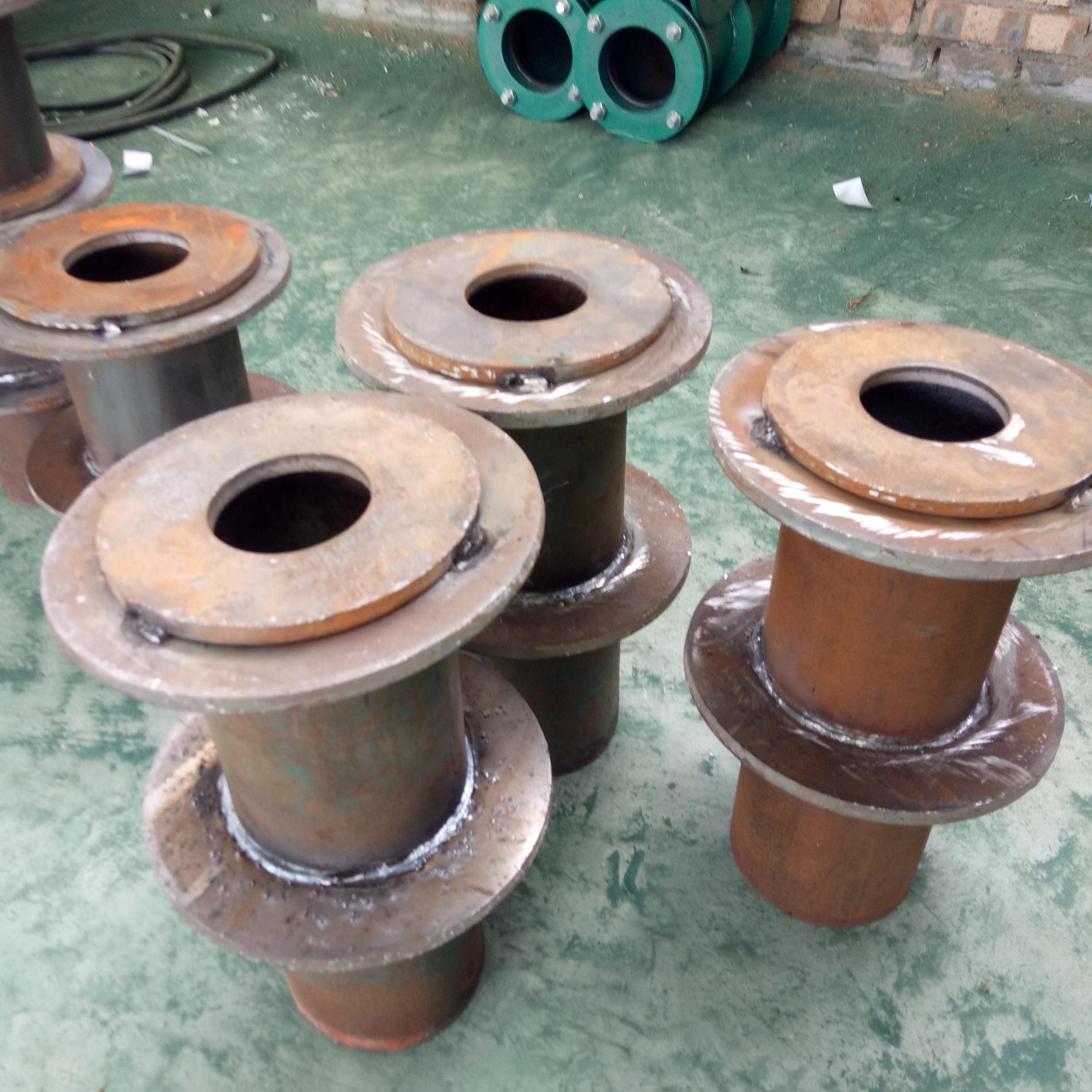

人防密闭套管图片
人防工程密闭套管的正确定额套用及质量标准的坚持,对于确保人防工程的安全性能至关重要。奥凡环保科技作为业界**的防水套管生产厂家,承诺恪守行业规范,利用前沿科技与严谨的生产流程,为客户提供高品质的人防工程解决方案。
认识到我们产品的重要性,即是认识到安全的重要性。如果您需要进一步了解人防密闭套管或希望与我们专家团队交流,请访问奥凡环保科技官网。为了让更多的人了解本主题,我们诚挚地邀请您转发和收藏本文,并通过点击下方相关链接**更多资讯。我们期待与您互动,并在人防工程领域与您合作,共同促进安全事业的发展。
数据来源:
- GB50038-2005《人民防空地下室设计规范》
- 07FS02《防空地下室给排水设施安装》图集
- 07FD02《防空地下室电气设备安装》图集
- 通风空调工程第十四章人防通风定额说明
- DB37/T 4187-2020《人民防空工程防护质量检测鉴定技术规范》
