刚性人防防水套管 | 奥凡解读02S404图集规范

当一座座地下空间拔地而起,当人防工程成为城市安全的坚实屏障,您可曾想过,是什么在默默守护着这些建筑的“生命线”?刚性人防防水套管,正是这样一个不可或缺的关键元件。它如同建筑的“忠诚卫士”,确保了防水防护系统的可靠性与完整性。奥凡环保科技,作为刚性防水套管的专业生产商与技术**者,凭借多年深耕,在行业内铸就了品牌的“金字招牌”。今天,奥凡将为您深度解读人防刚性防水套管图集——规范02S404的核心要点。

一、人防刚性防水套管的设计和规范

刚性防水套管的设计基于国家建筑标准设计图集02S404《防水套管》。该图集由北京市市政工程设计研究总院主编,经建设部批准于2002年12月1日起实施。图集清晰展示了刚性防水套管的各种性能参数,包括结构、直径、壁厚和翼环标准等重要组成部分。这是防水套管厂家生产制作的重要依据,厂家应严格按照这一规范进行生产。

刚性防水套管通常由止水翼环和管本体焊接而成,是一个结构简明但效能显著的元件。

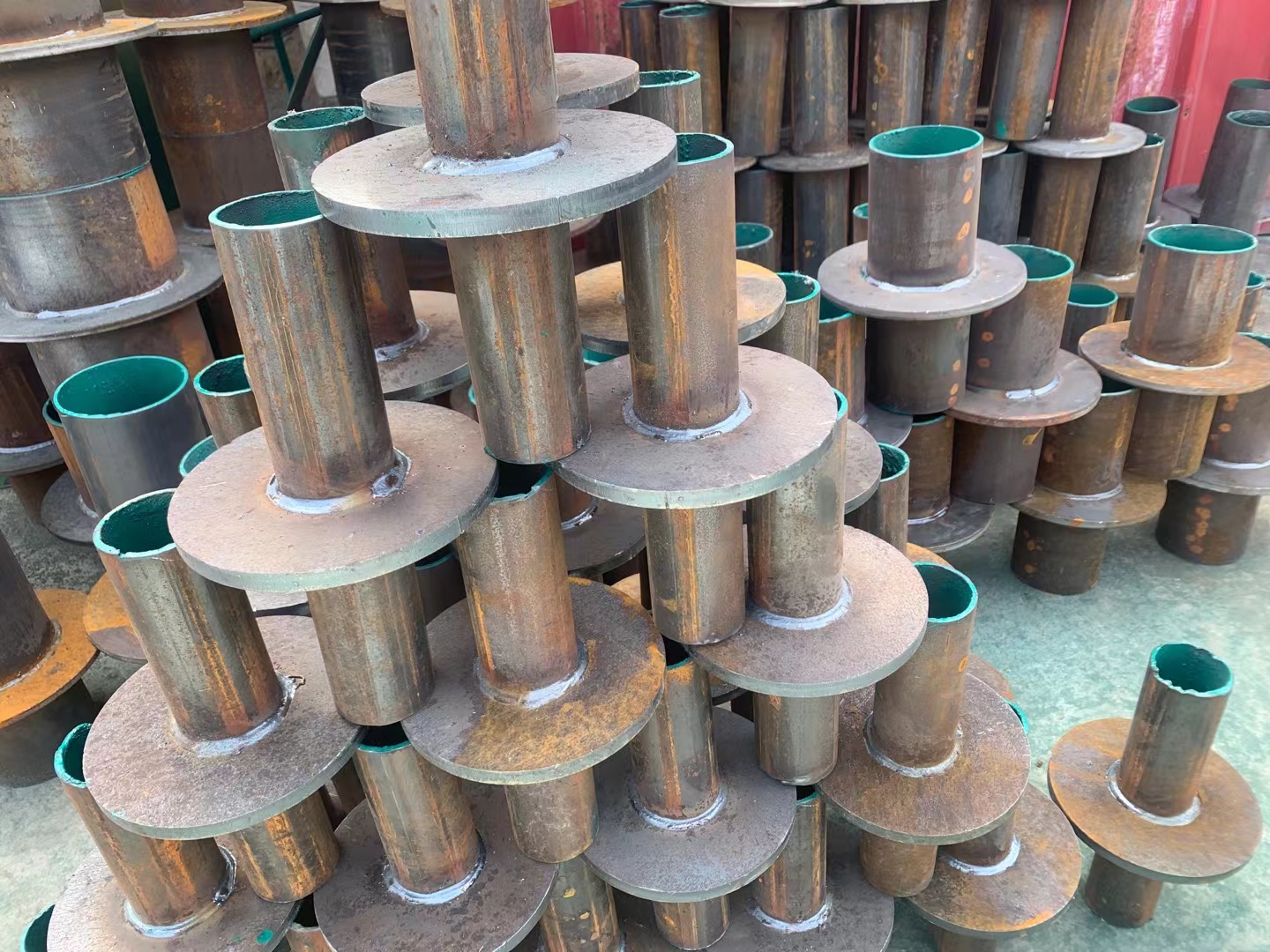

刚性防水套管图片

二、国标刚性防水套管的检阅和使用

在02S404刚性防水套管图集规范中,可根据防水套管尺寸及重量表查得刚性防水套管翼环的厚度,其中对不同直径范围的套管有具体的厚度规定。

国标刚性防水套管的规格繁多,口径从DN15、DN20直至DN4000以上,常见直径为DN50至DN300。图集将刚性防水套管分为A型(适用于钢管)、B型和C型(适用于球墨铸铁管和铸铁管)。标准长度通常根据墙体厚度确定,实防水套管际使用中,常见直径为DN50至DN300,而标准长度多为200mm,若有特殊需求则根据施工要求进行长度定制。

三、 刚性防水套管的适用范围和特点

刚性防水套管主要用于管道穿墙处不承受管道振动和伸缩变形的构筑物。在地震多发地区,若使用刚性防水套管,为保证结构安全,应在靠近池壁或建筑外墙的管道处设置柔性连接。

刚性防水套管长度通常基于墙体厚度而定,它改变了传统施工工艺,使得安装更加简便快捷。一旦预埋完成,上下层实现了完全隔离,杜绝了渗漏的隐患。

根据国家标准《人民防空地下室设计规范》(GB50038-2005),管道穿越人防围护结构(如顶板、外墙、临空墙)处需采取防护密闭措施。国标图集02S404中的刚性防水套管可以满足核4级与核4B级防空地下室管径不大于DN150mm管道穿顶板时的防护要求;对于穿临空墙的管道,当管径大于DN150mm或抗力级别较高时,需在刚性防水套管受冲击波一侧加焊防护挡板。

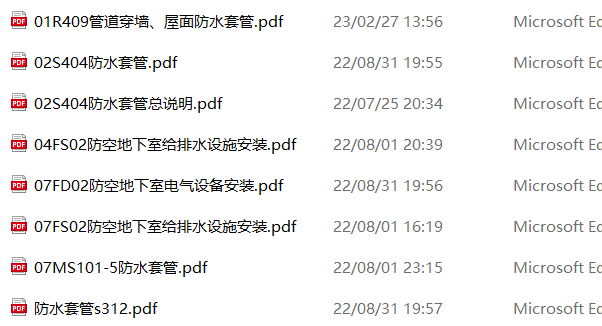

人防刚性防水套管图集

四、 防水套管的预埋及使用优势

预埋套管时,使用02S404防水套管图集规范简化了施工步骤,一次性预埋可以大幅减少安装成本。防水套管一经固化后,不需进行二次修补,从而为后期施工节约大量工时。

五、防水套管使用中的注意事项

在防水套管的安装过程中,*须严格按照02S404刚性防水套管图集规范执行。防水套管适用于多种场合,包括建筑、化工、钢铁及水处理等行业。刚性防水套管与柔性防水套管的选用原则是:柔性防水套管适用于管道穿墙处受有振动或有严密防水要求的构筑物,如水泵房、水池等;刚性防水套管适用于一般地下室等管道穿墙部位,主要用于防水。在安装过程中,接触面*须清洁、无油污,确保密封效果。

奥凡环保科技不断探索和发展新的工艺,致力于刚性防水套管的质量控制与工程应用,为广大客户提供规范02S404中所定义的高品质刚性人防防水套管产品。我们期待为您的项目添砖加瓦,与您合作实现建筑的创新与长久安全。如需进一步了解更多详情,请访问奥凡环保科技官网,我们也诚邀您转发和收藏本文,通过点击下方链接了解更多产品信息,让我们共同推进建设项目的持续成功。
