人防防护套管规范尺寸及堵帽选择全指导

在确保人防工程的安全与有效性方面,人防防护套管的规范尺寸与正确选择堵帽至关重要。奥凡环保科技秉承对产品质量的执着,为每一项工程提供专业的指导和支持。

一、人防防护套管的规范尺寸与安装要求

1. 管径限制与人防穿墙套管类型

根据GB50038《人民防空地下室设计规范》规定:

• 穿过人防顶板、临空墙、门框墙的管道,其公称直径不宜大于150mm。

• 管径≤DN150mm的管道,在其穿墙(穿板)处应设置刚性防水套管。

• 管径>DN150mm的管道,或抗力等级较高时,应设置外侧加防护挡板的刚性防水套管。

2. 人防套管管材要求

穿过人防围护结构的管道应采用钢塑复合管或热镀锌钢管,不得使用PVC塑材管、铝塑复合管等。

3. 人防套管加工与安装要求

• 管材壁厚:电气套管壁厚≥2.5mm;通风短管采用2-3mm钢板焊接成型。

• 密闭翼环(密闭肋):采用厚度≥10mm的钢板制作,翼高≥50mm,与钢套管双面满焊。

• 安装位置:密闭翼环须位于墙体正中间,人防套管轴线与墙面垂直,与结构钢筋焊牢。

• 出墙长度:电气套管伸出墙面≥50mm;通风短管伸出墙面≥100mm(或与墙平齐做密闭肋)。

• 备用管:各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上,均应预埋4-6根备用管,管径50-80mm,壁厚≥2.5mm的热镀锌钢管。

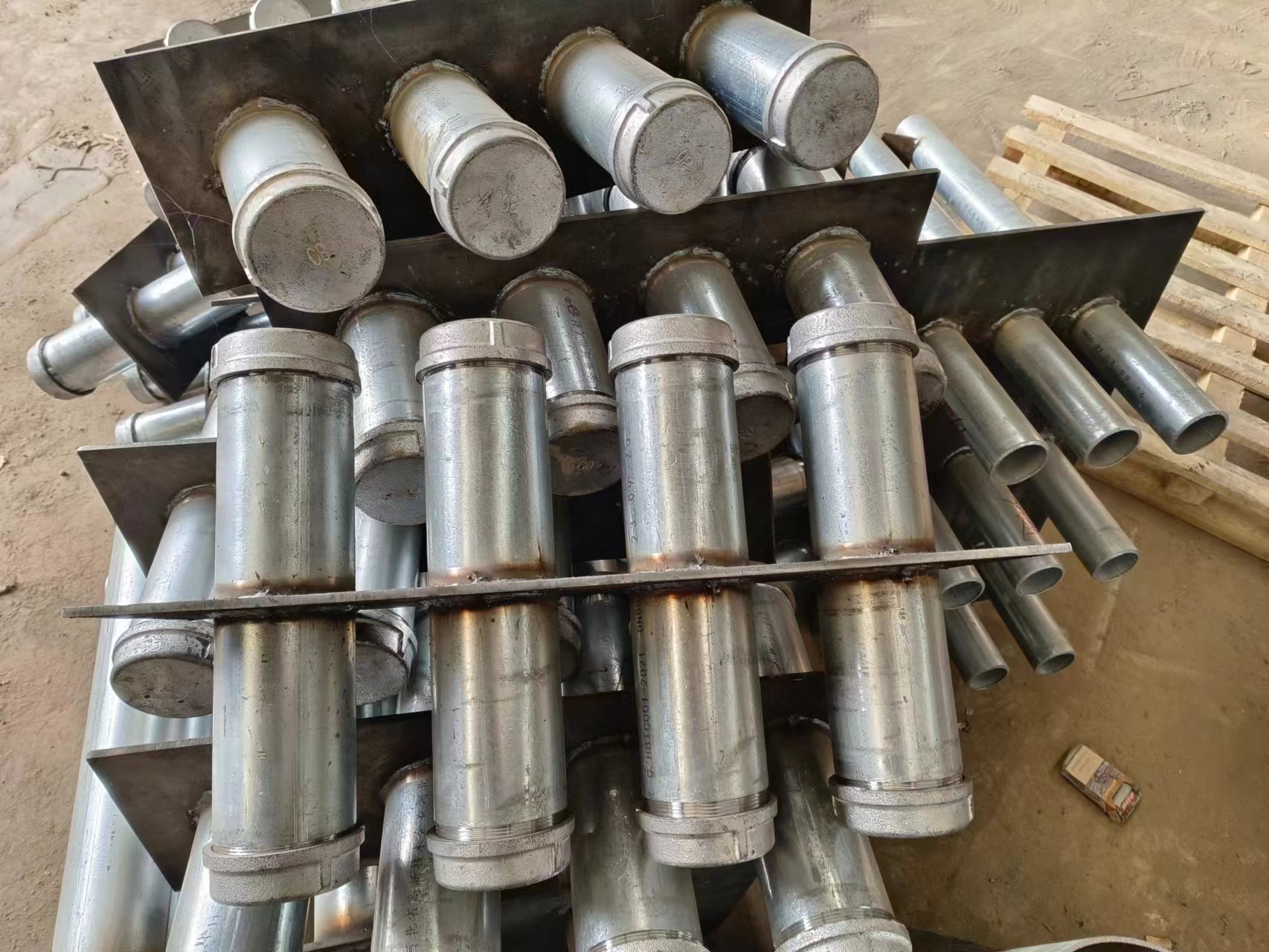

人防防护套管图片

二、堵帽选择与应用

人防工程中需要设置堵帽的人防穿墙套管主要包括:通风管道人防通风套管、给排水管道人防给排水套管、电缆通信线路管道人防电气套管。

堵帽的主要类型及技术要求:

1. 镀锌内丝管帽

• 适用位置:安装于测量管和取样管,通常在人防出入口两侧或人防门顶部。

• 作用:保证管道密封,需要时可打开进行测量或取样。

2. 电气套管堵帽(抗力片)

• 构造:两端固定有由镀锌钢板制成的U型抗力片,钢板厚度≥10mm。

• 安装:电线电缆通过人防套管后,用沥青麻丝、油麻、石棉水泥等材料封堵间隙,再用抗力片固定电缆。

• 封堵材料配比:石棉水泥重量配合比石棉30%、水泥70%,水灰比≤0.20,应在初凝前用完,填打后及时潮湿养护。

3. 备用管封堵

• 预埋的备用管两端应用堵头临时封堵,防止混凝土堵塞,竣工验收前按要求进行**封堵。

三、施工质量及合规性

施工过程中,需要紧密遵守人防防护套管安装的施工标准。细节处的**施工至关重要,在现场查验不合格的情况下,一定要进行整改,直至满足规定条件。焊接方式的人防防护套管更需要严格审查,确保焊接质量。

核心检查要点:

• 焊接质量:人防穿墙套管与翼环*须双面满焊,焊缝饱满、均匀、严密。

• 防腐处理:套管内外侧除锈,内侧刷防锈漆两道,外露部分刷底漆保护。

• 防护阀门:穿过人防围护结构的给水、消防管道,*须在人防内侧距墙≤200mm处设置防护阀门(公称压力≥1.0MPa的闸阀或截止阀)。

为了提升人防工程的安全性,人防防护套管的规范尺寸和正确选择堵帽是不容忽视的技术点。奥凡环保科技不断致力于技术创新和质量监控,确保每一个工程细节都严格按照规范执行。选择奥凡环保科技,就是选择了安全与质量。

我们期待与您进一步探讨需求,共同推进人防工程的安全与效能。若需了解更多详细信息,请访问奥凡环保科技官网,或直接咨询我们的专业团队。
