人防工程套管预埋与封堵技巧详细图集

人防工程的预埋与封堵是管线安装的重要环节,管路走向、开关插座盒与接线盒定位,人防预埋套管标高、坐标,预留孔洞位置,防雷接地系统走向、预留点位置等都要考虑周全。奥凡小编将详细介绍人防工程套管预埋与封堵的技巧,并提供实用的图集供参考。

一、人防区给排水

给排水是人防区内的重要管线,预埋和封堵应严格按照规范要求进行。具体包括外墙、水池刚性防水套管与柔性防水套管,人防区穿防护墙密闭套管与防护密闭套管,人防防爆地漏及其管道安装,以及其他穿剪力墙、穿梁及楼板一般防水套管等。根据GB50038《人民防空地下室设计规范》规定,与人民防空工程无关的管道不宜穿过人防防护结构。如因条件限制需要须穿过时,只允许公称直径不大于150mm的给水、消防、采暖、空调冷媒管道穿过。上部建筑的生活污水管、雨水管、燃气管不应穿过人防围护结构。穿越人防围护结构供平时使用的给排水、消防管道应采用防护阀门,并同步施工安装到位。防护阀门应选用公称压力不小于1.0MPa的闸阀或截止阀,阀芯为不锈钢或铜材质,安装位置距墙≤200mm。

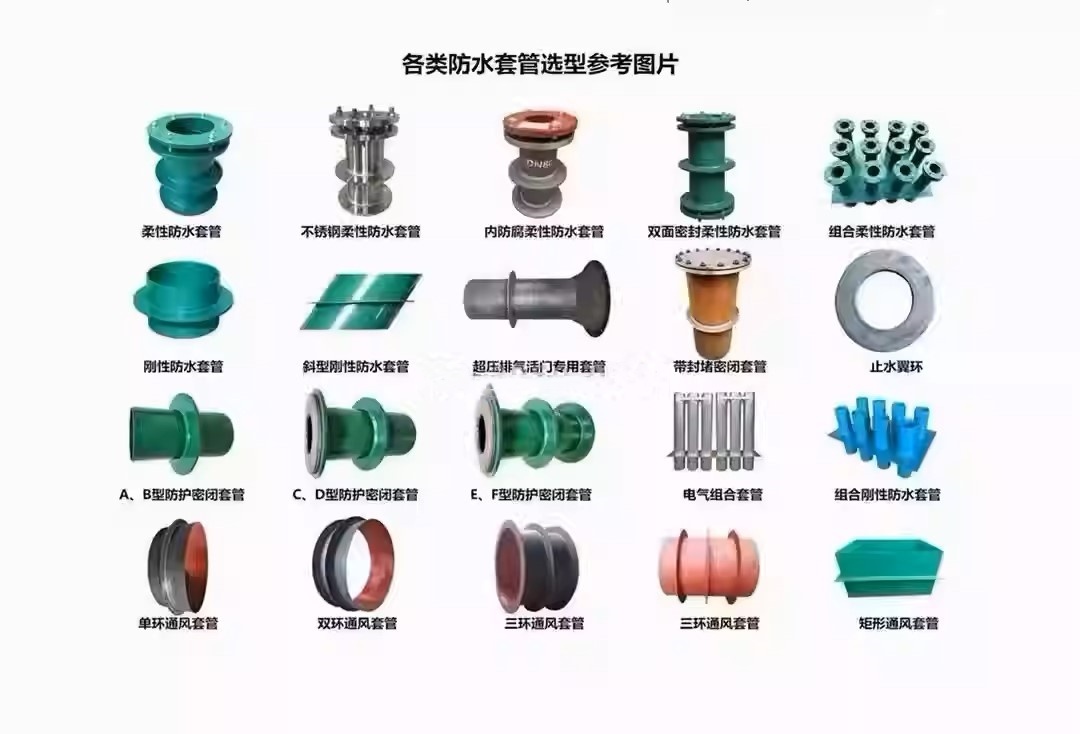

防水套管系列产品图片

二、电气管线

电气管线的预埋和封堵需特别注意材质要求和施工方法。强弱电电线导管、接线盒、开关盒预留预埋时,应选用符合规范要求的热镀锌钢管或钢板卷管。穿过人防围护结构的各种电缆管线和预留备用管,应选用管壁厚度不小于2.5mm的热镀锌钢管。各人员出入口和连通口的防护密闭门门框墙上,均应预埋不少于4根备用管,管径为80～100mm、管壁厚度不小于2.5mm的热镀锌钢管。人防防护密闭套管及预留通信、采样检测管等也要遵循相应的规范。核4级、核4B级、核5级、常5级人防工程的电气管线在受冲击波方向应设置抗力片防护(钢板厚度≥3mm);核6级、核6B级、常6级人防工程不需设置抗力片。人防防护密闭墙、密闭墙施工时不允许使用塑料线盒。在人防门框墙、临空墙、密闭墙等墙体上安装的各类配电箱,均应选用明装配电箱,严禁嵌墙暗装。防雷接地焊接施工及接地点、等电位点、测试点的预留也要考虑到。

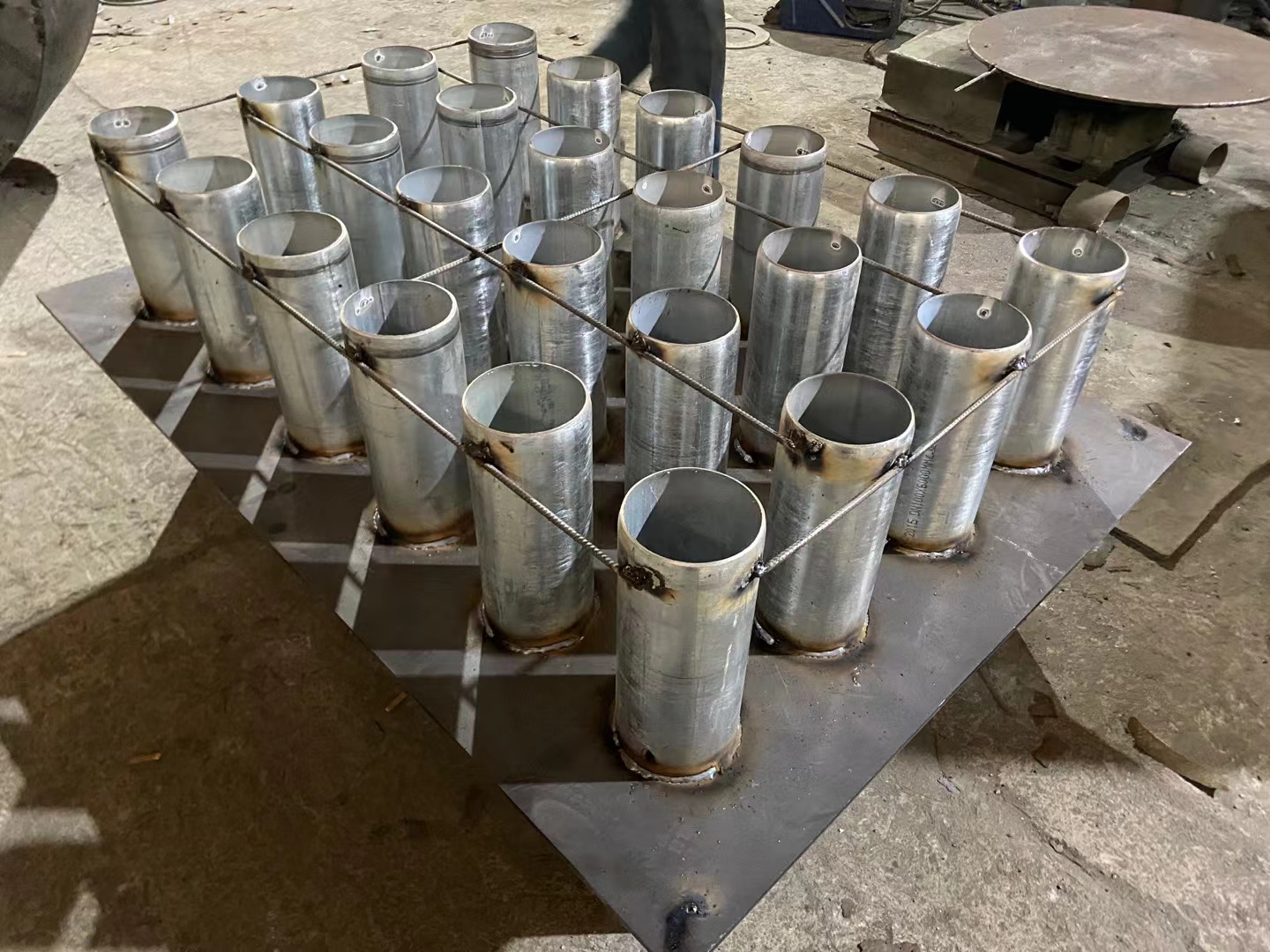

电气组合套管图片

三、通风套管

人防区的通风系统也需要进行预留与预埋工作。预留穿剪力墙孔洞和人防预留通风套管及口部穿防护墙风管的制作安装都要符合相应的要求。通风预埋密闭短管采用厚度不小于3mm钢板机械卷制成形;防爆超压排气活门的预埋短管其厚度为6mm。密闭短管中间应设密闭肋,密闭肋厚度为5mm,密闭肋高度为50mm,密闭肋与短管应双面满焊、焊缝严密。密闭穿墙短管两端伸出墙面的长度应大于100mm。

我们将按照防水套管制作工艺、电气管线预埋、人防区预留预埋及主要通病防治方法四个部分介绍具体的施工方法。

通风套管图片

四、防水套管制作工艺:

1、防水套管材质要求:

防水套管应采用焊接钢管或钢板卷管,管壁厚度应符合相关规范规定,表面不得有明显的疤痕、碰伤,局部凸出高度不应大于0.35mm。密闭翼环、法兰宽为100mm,厚度不小于10mm。穿墙套管内径应大于穿墙管外径的30-40mm,便于用密封材料填塞密实。

2、防水套管制作方法:

根据施工图纸核对结构墙、板厚度以确定防水套管长度,选定合格厚度的钢管或钢板,根据要求进行切割,然后用角尺调整翼环与管道的垂直度,焊接定位后进行校正,最后刷防锈漆两道。

五、防水套管安装方法:

墙上防水套管在土建完成钢筋施工且模板安装之前进行,楼板上围土建模板和钢筋均施工完毕混凝土浇注之前进行。安装前需核对制作好的防水套管型号,测量出防水套管坐标、标高并做好标记,按照相关要求进行安装。防水套管安装后需及时进行填塞和密封,防止混凝土进入防水套管内部。特别提醒:凡穿越人防围护结构的管线一定要提前预埋,严禁后期开洞。

1、电气管线预埋:

电气管线的预埋包括钢管的切断、钢管的弯曲和管盒的安装。在施工前需准确测量管道长度,根据要求进行切割。钢管的弯曲可采用手动煨弯法或液压煨弯法,根据要求选择合适的方法和工具。管盒的安装需要提前进行预制和预处理,然后按要求进行固定和连接。

2、人防区预留预埋:

人防区的预留预埋需按照规范进行,包括防爆地漏安装、电气管道的预留穿越和风管的预留。防爆地漏应符合相关规定,施工期间需注意地漏安装标高和标识的合理性。洗消排水口的顶面应低于室内地坪5-10mm。电气管道的预留穿越要求明配管预留穿越密闭套管,顶板暗管需使用暗盒和熔断器,穿墙需预留密闭套管和母线穿越点。风管的预留需随结构施工预留符合密闭要求的管道和管件,也要注意摆放和加固,确保防腐处理。

六、主要通病及防治方法:

在施工过程中容易出现的主要通病包括:

1. 防水套管止水翼环焊接质量问题

2. 防水套管安装坐标、标高偏差及歪斜

3. 防雷接地引下线漏焊及上下层焊接钢筋不一致

4. 电气管道煨弯处出现凹瘪或弯曲半径不够

5. 电气管道敷设转弯过多

6. 防护阀门遗漏:给水管、消火栓管、喷淋管等穿越人防围护结构时,未在围护结构内侧设置防爆波阀门

7. 塑料线盒、PVC套管:防护密闭墙体使用塑料线盒,对拉螺栓采用PVC穿管

8. 洗消排水口标高错误:洗消排水口高出地坪表面,无法使洗消污水排尽

针对容易产生的以上问题,应严格控制施工质量,指定专人进行施焊,按照规范要求进行样板预制和加工。在墙上防水套管安装时,需采用标高控制线进行复核,并进行牢固固定和校正。电气管道预埋时,需选择合适的工具和材料,并注意操作的细节。对于防水套管的制作和安装,也要严格按照要求进行处理和施工。

人防工程套管预埋与封堵是管线安装的关键环节,施工过程中需注意材质要求、制作方法和安装要求。小编通过详细介绍防水套管制作工艺、电气管线预埋、人防区预留预埋及主要通病防治方法,提供了实用的图集供参考,希望能对工程实施提供帮助。
