人防预埋通风套管规范

预埋通风套管人防工程中是保证人防区域通风畅通的重要组成部分。为了保证通风系统的正常运行和防护效果,预埋通风套管的安装须符合相应的规范和标准。小编奥凡将介绍人防预埋通风套管的规范要求和正确的安装流程。

一、人防预埋通风套管规范要求

1. 人防预埋通风套管材料选择:
       预埋通风套管的材料*须符合国家现行标准及人防工程设计文件的要求。工程中常用的管材有碳钢、不锈钢、镀锌钢等。其中,镀锌钢管因具备良好的耐腐蚀性和经济性,在人防通风预埋中应用最为广泛。选材时还需综合考虑工程环境、使用年限及战时防护要求,确保通风系统长期稳定、可靠。

2. 人防预埋通风套管尺寸要求:
       预埋通风套管的管径、壁厚及长度,应严格按设计图纸及《人民防空地下室设计规范》(GB50038)等相关标准确定。管径大小直接影响通风量,需根据防护单元面积、掩蔽人数及通风方式计算得出;壁厚应满足结构受力及密闭要求(一般不小于2.5mm);套管长度则需与墙厚匹配,两端伸出墙面的长度应符合规范(通风管不小于100mm)。

3. 人防预埋通风套管设计布置:
       通风套管的平面位置与标高,*须严格按经审查合格的施工图进行定位。布置时应充分考虑气流通畅、死角最少,并避开沉降缝、变形缝等可能引起破坏的部位。多条套管并列预埋时,其间距应满足后期管道安装及阀门操作的空间需求。连接方式一般采用法兰或焊接,应保证接口严密、气流阻力小。

4. 人防预埋通风套管安装要求:
现场预埋时须重点把控以下环节:

固定牢靠:

人防预埋通风套管*须与墙体钢筋焊接或绑扎牢固,防止浇筑混凝土时发生位移或偏斜。

密封处理:

人防预埋通风套管与墙面交接处应设置密闭肋(翼环),并双面满焊,确保无渗漏、漏气隐患。

连接准备:

人防预埋通风套管端口应平整,法兰焊接时需保证法兰面与管轴垂直,便于后续与风管或设备严密连接。

表面防护:

预埋前应清除套管内外锈迹,刷防锈漆两道;外露部分在安装后及时涂刷面漆保护,避免施工中损伤。

二、人防预埋通风套管的安装流程

1. 人防预埋通风套管施工准备:
       安装前,技术负责人应组织施工人员熟悉图纸及相关的标准图集(如07FK02),复核套管规格、数量及预埋位置。材料进场需查验质量证明文件,并对外观、壁厚、防腐层等进行验收。准备好电焊机、切割机、水平尺、线坠等工具,并对作业人员进行安全技术交底。

2. 人防通风套管安装:
       在底板或墙板钢筋绑扎后、合模之前,依据图纸准确放出套管中心线及标高控制点。将预制好的套管吊装就位,调整其轴线与墙面垂直,密闭肋位于墙体中间。利用附加钢筋或“井”字架将套管与结构钢筋焊接固定,每个固定点不少于两处,确保混凝土浇筑时不位移、不歪斜。

3. 设备连接:
       待土建拆模、清理干净套管后,进行风管及设备安装。连接时,风管与套管之间应用柔性不燃材料(如石棉绳)填塞密实,并设置防护短管或法兰压紧。对于有抗力要求的部位,应按设计加设抗力片或防护盖板。所有连接处均应保证气密性,防止漏风。

4. .质量检验:
       安装过程中应进行分项、隐蔽工程验收。重点检查:套管坐标、标高偏差是否在允许范围内;翼环是否居中、焊缝是否饱满;密封填料是否密实;防腐层是否完整。发现问题及时整改,并做好隐蔽工程记录。

5. 完工验收:
      全部安装完毕后,由监理单位组织施工单位进行专项验收,*要时可请人防质监站监督。验收内容包括套管位置、数量、规格与图纸一致性,以及密封性测试报告(如充气保压试验)。验收合格后方可进入下一道工序。

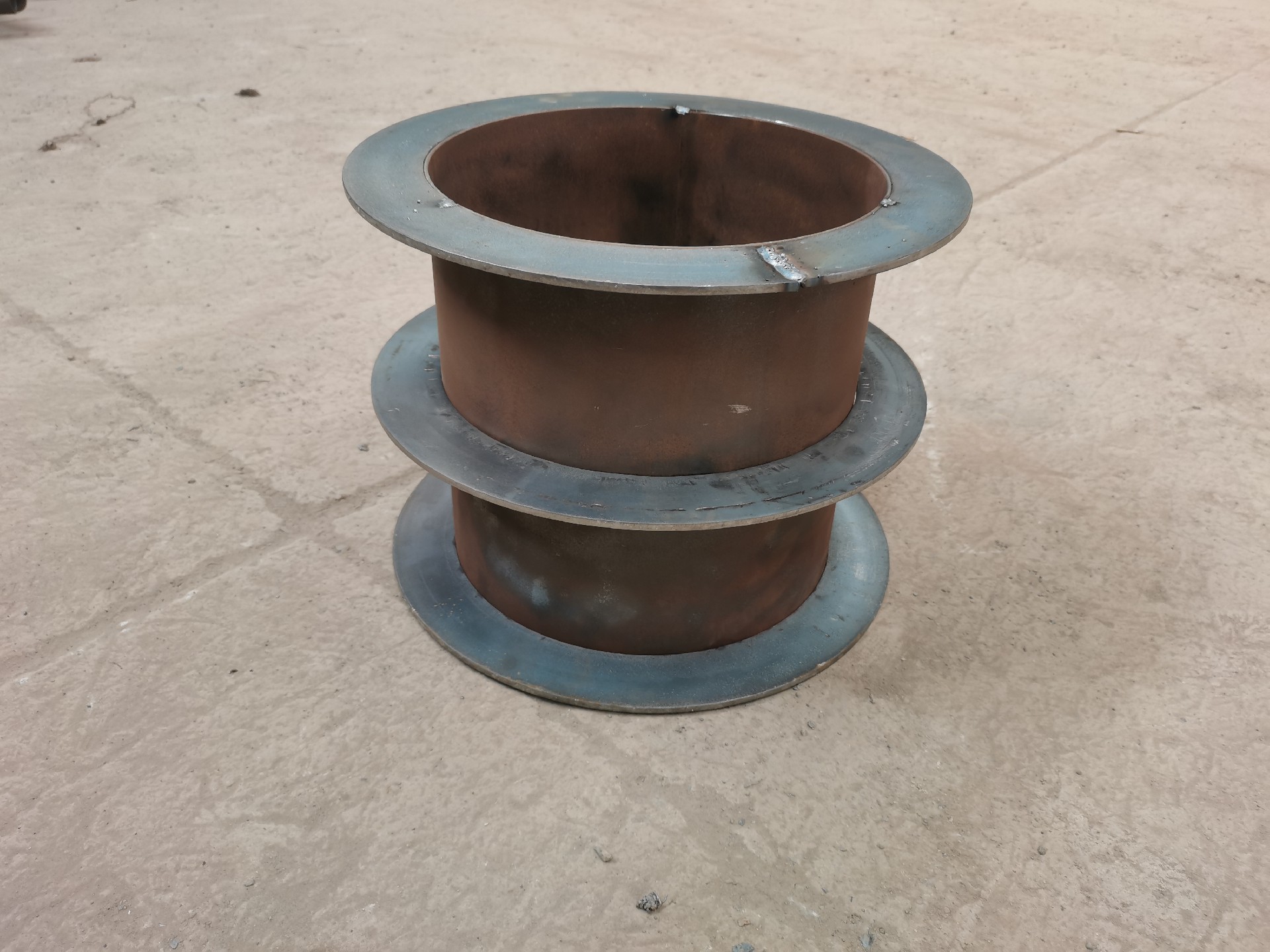

通风套管图片

人防预埋通风套管的规范安装,是确保战时通风系统有效运行、保障掩蔽人员生命安全的基础。奥凡环保科技深耕防水套管领域多年,可为您提供符合国标、图集的高品质预埋通风套管及配套技术服务。如果您在人防工程中有相关需求,欢迎与我们联系,我们将为您提供专业的解决方案。

奥凡环保科技——专注人防细节,守护生命安全。如需**产品样本或技术咨询,请点击下方链接或直接联系我们的技术团队。
