人防密闭套管型号确定依据与选型要点

施工技术人员常困惑:设计图纸标注“防护密闭套管A型”究竟代表什么构造?同样穿越人防墙,何时选B型、何时选E型?密闭套管型号选择直接关系工程防护密闭性能。下面依据07FS02图集、GB50038规范及工程实践,将密闭套管型号确定要点梳理如下。

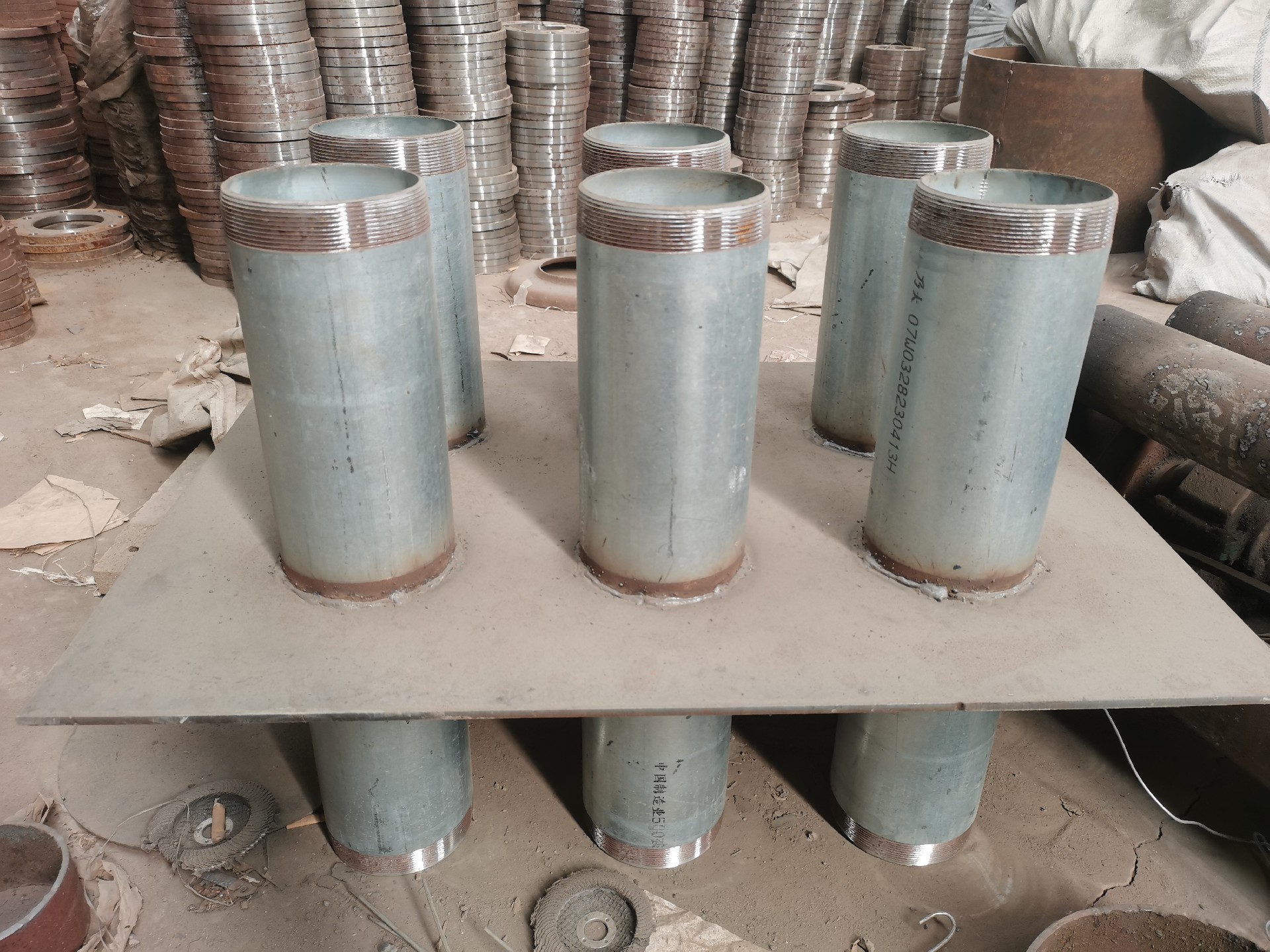

人防密闭套管图片

一、管线类型决定套管型号系列

不同管线穿越人防墙体,对应不同构造型号。07FS02图集将防护密闭套管分A、B、C、D、E、F六种型号。

给排水管道适用A-F型。A型由钢制套管加翼环构成,适用于钢塑复合管。B型在A型基础上增设挡圈,适用于钢管。C/D/E/F型含固定法兰、挡板构造,用于防护要求更高部位。

电气线路选用壁厚不小于2.5mm热镀锌钢管做密闭穿墙短管。核4级、核5级人防工程明敷线管受冲击波方向需设抗力片防护。

通风管道采用厚2~3mm钢板卷制密闭短管。I型用于两端接管,II型用于一端接管(如扩散室弯头预埋管)。

二、管线尺寸决定人防密闭套管通径规格

管线外径决定密闭套管公称通径选择。人防密闭套管内径比管道外径大30~40mm,便于后期填料密封。管道在人防密闭套管内不得有接口。

人防密闭套管选型原则:

人防密闭套管公称通径与所穿越管道公称直径对应,但内径尺寸按所穿管道外径确定实际卷制尺寸。例如DN600通风套管内径666mm,与风管公称直径概念不同。

人防密闭备用管预埋:

人员出入口防护密闭门门框墙预埋4~6根管径50~80mm热镀锌钢管作为备用管。防爆波电缆井处也应预留备用管。

三、墙体厚度决定人防密闭套管长度参数

密闭穿墙短管总长度依据预埋墙体厚度加两端出墙长度确定。

人防密闭套管出墙长度标准:

电缆电线穿墙短管30~50mm;给水排水穿墙短管大于40mm;通风穿墙短管大于100mm。气密测量管可出墙10cm或与墙平齐做密闭肋。

人防密闭套管翼环位置:

密闭翼环位于墙体厚度中间,与周围结构钢筋焊牢。穿墙短管轴线与所在墙面垂直。

四、耐压密封需求决定构造加强措施

管径DN150分界线。管径不大于DN150mm管道穿越顶板、外墙、密闭隔墙,设置刚性防水套管。管径大于DN150mm管道穿越人防围护结构,须设置外侧加防护挡板的刚性防水套管。

抗力等级要求。

核4级、核4B级甲类防空地下室临空墙,即使管径不大于DN150mm,也需设防护挡板。防护挡板厚度不小于10mm。

防护阀门设置。

管道穿越人防围护结构,防护区内侧设置公称压力不小于1.0MPa防护阀门。阀芯采用不锈钢或铜材质。

五、安装方式决定预埋构造处理

人防工程所有穿墙管线要提前预埋,严禁后期开洞。

人防密闭套管预埋施工要点:

混凝土浇筑前将人防密闭套管固定在模板或钢筋网中,两端伸出墙面。密闭翼环与穿墙短管双面满焊,焊缝饱满、均匀、严密。

后期安装处理:

防爆波井两侧人防密闭套管预埋错开布置,高差20cm。室外套管埋深大于等于70cm。

六、法律法规强制设计依据

密闭套管选型应遵循GB50038《人民防空地下室设计规范》、07FS02图集、07FK02图集、05SFD10图集。

强制性条款:

穿过人防围护结构管道公称直径不宜大于150mm。上部建筑生活污水管、雨水管、燃气管不得进入防空地下室。与人防无关管道不得穿过人防围护结构。

设计深度要求:

图纸明确标注套管型号、规格、材质、防护等级。施工人员严格按图施工。

给水管道直径100mm穿越300mm厚人防墙体,依据规范选型:管道材质钢管,选用B型防护密闭套管。人防密闭套管公称通径DN125(内径比100mm大30~40mm),总长度300mm加两端出墙大于40mm。密闭翼环厚度不小于10mm,翼高30~50mm,位于墙体中间双面满焊。防护区内侧设公称压力不小于1.0MPa闸阀,距墙不大于200mm。

密闭套管型号确定需综合管线类型、尺寸、墙体厚度、耐压需求、安装方式、法规依据六要素。具体选型咨询具有资质人防设计单位,确保工程防护密闭性能达标。

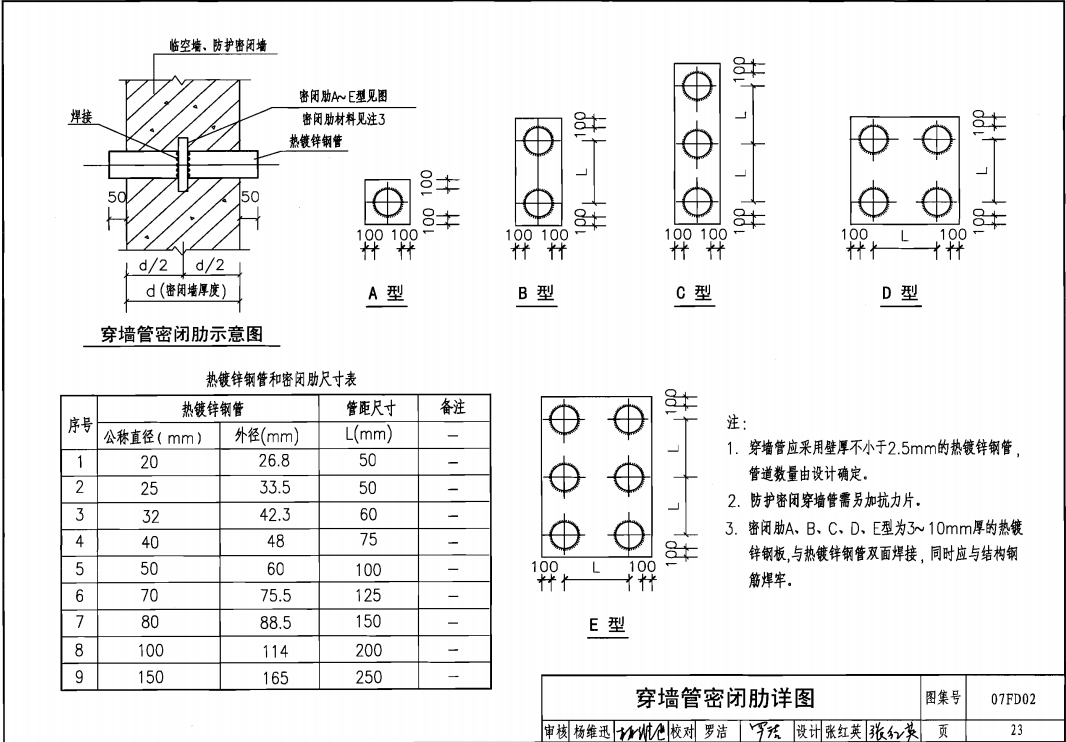

人防密闭套管示意图

人防密闭套管型号确定需综合管线类型、尺寸、墙体厚度、耐压需求、安装方式、法规依据六要素。具体选型咨询具有资质人防设计单位,确保工程防护密闭性能达标。
