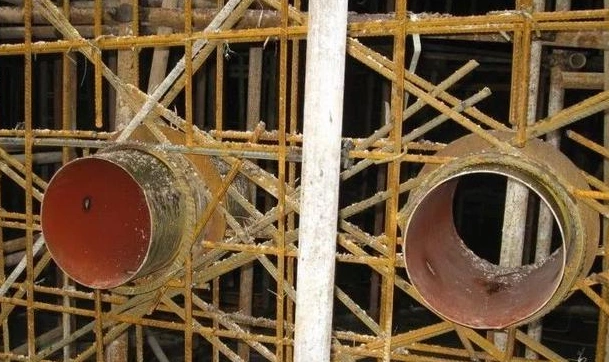

人防密闭套管现场图片

人防密闭套管预埋为何总出现位置偏差?套管伸出墙面长度多少符合规范?贵州省国动办质量通病通报显示,密闭套管两端未伸出墙面、未设密闭肋是常见整改项。赤峰市国动办同样指出,防护密闭墙体使用塑料线盒、对拉螺栓违规采用PVC套管等问题频发。下面将安装现场常见问题与解决方案梳理如下。

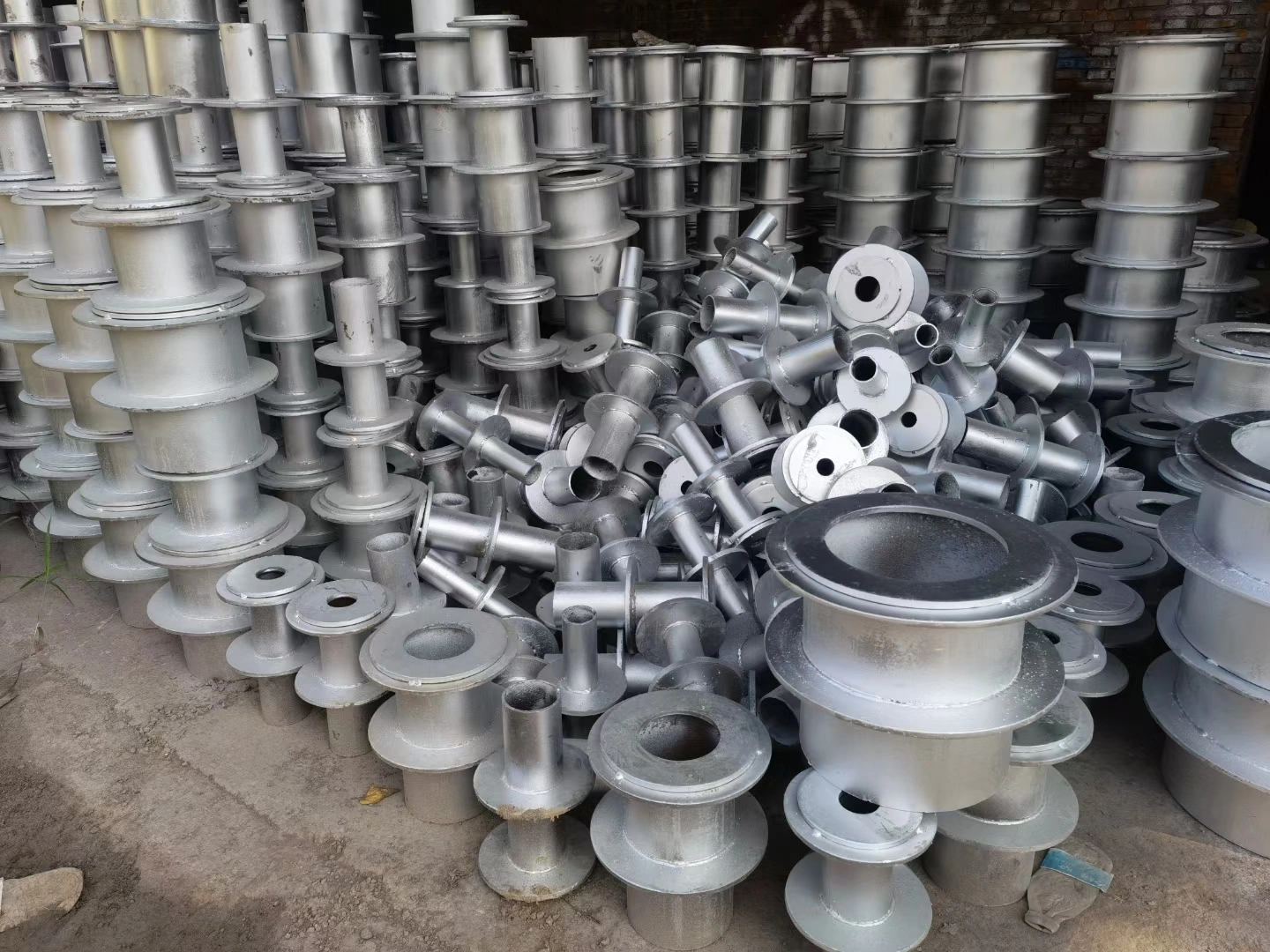

人防密闭套管图片

一、预埋安装挑战

预埋安装常见问题

人防密闭套管材质与规格不符。

人防预埋密闭防水钢套管在选材上需严格遵循相关标准,确保材质优良、规格准确。实际施工中常出现套管材质不符合要求、厚度不足或规格尺寸偏差较大的问题,影响套管强度和密封性。
       预埋位置与标高不准确。

预埋件定位偏差大,因与主体结构同步施工协调不足,导致防护门框、密闭套管、防爆波活门等预埋位置偏移、标高不准或垂直度超差,直接影响后期设备安装及密闭效果。

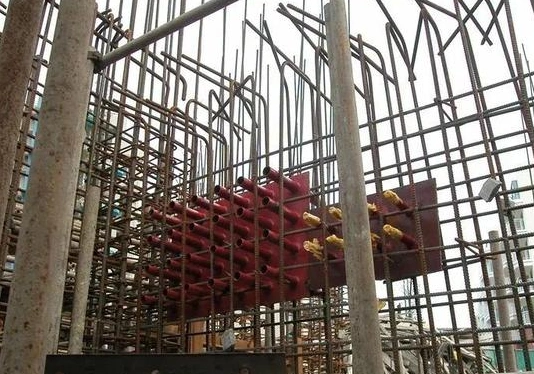

人防密闭套管现场图片

人防密闭套管焊接质量不达标。

焊接工艺不当、焊工技术水平参差不齐或焊接材料选用不当,常导致焊接质量不达标,出现焊缝不饱满、夹渣、气孔等缺陷,严重降低套管密封性能。

密闭翼环与钢套管结合不严密。

密闭翼环制作不规范、与套管结合部位焊接不严密或密封材料选用不当,导致密闭翼环与套管结合不严密,出现渗漏现象。

人防密闭套管出墙长度不符合规范。

电缆电线穿墙短管两端伸出墙面的长度不应小于50mm。现场常出现套管未伸出墙面或伸出长度不足,削弱密闭性能。

混凝土振捣不密实。

混凝土浇筑过程中,由于振捣不密实或振捣棒触碰到预埋钢套管,常导致套管周围混凝土出现空洞或疏松现象。

违规使用塑料管材。

穿过人防围护结构的电缆管线应选用管壁厚度不小于2.5mm热镀锌钢管。现场常出现PVC管穿越人防墙、板现象。防护密闭墙体施工时不允许使用塑料线盒,若采用螺杆拉结模板只可使用一次性螺杆。

后浇带穿越人防口部。

后浇带应避开人防口部等密闭性能要求很高且不允许二次浇筑混凝土的部位。

堆放场地条件恶劣。

堆放人防设备的场地不平整、不坚固,露天且遮雨措施不到位,人防设备损坏、锈蚀严重。

二、专业解决方案

施工前准备阶段。认真熟悉图纸,根据施工方案决定的施工方法做好准备工作。采用BIM技术进行三维放样,核查钢材力学性能确保屈服强度≥235MPa。

人防密闭套管材料质量控制。

严格把控材料采购环节,确保套管材质和规格符合设计要求,加强进场检验,避免不合格材料使用。凡进入施工现场的钢管、钢板*须具有合格证及材料检测报告,经检查合格后方能收料。刚性密闭套管规格符合设计要求,管壁薄厚均匀,内外光滑整洁,无砂眼裂纹毛刺。

人防密闭套管定位与固定。

加强对预埋套管位置与标高控制,采用可靠测量工具和方法定位,安装过程中多次复核。采用激光铅垂仪定位轴线偏差控制在±2mm。密闭翼环应位于墙体厚度中间,与周围结构钢筋焊牢。穿墙短管轴线与墙面垂直。

人防密闭套管焊接质量控制。

加强对焊工技术培训和监督,确保熟练掌握正确焊接工艺和操作方法,选用质量可靠焊接材料。密闭翼环与密闭穿墙管双面满焊,焊缝饱满、均匀、严密。焊接采用手工电弧焊,焊条型号E4303。焊接完成后质量检验确保无夹渣气孔缺陷。

密闭翼环与钢套管结合。

严格按设计要求制作密闭翼环,确保尺寸准确、表面光滑平整,与套管结合部位满焊处理。密闭翼环应采用厚度不小于10mm钢板制作,翼高不小于50mm。

人防密闭套管出墙长度控制。

电缆电线穿墙短管两端伸出墙面不小于50mm,通风短管不小于100mm,给排水套管大于40mm。套管内径比管道外径大30～40mm。

混凝土浇筑控制。

制定详细施工方案和操作规程,明确振捣棒使用方法和注意事项,施工过程加强监督管理,确保混凝土振捣密实无空洞。

密封填充材料。

人防密闭套管与管道之间用密封材料填充密实,填料长度应为管径3～5倍且不小于100mm。石棉水泥配比水:石棉:水泥=1:3:7,油麻用于承插口打底。

防护阀门设置。

给排水管道穿越人防密闭墙,防护区内侧设置公称压力不小于1.0MPa防护阀门。阀芯采用不锈钢或铜材质闸阀或截止阀。人防围护结构内侧距离防护闸阀近端面不宜大于200mm。

管材选用标准。

穿过人防围护结构的管道均应采用钢塑复合管或热镀锌钢管,不得使用铝塑复合管、pvc塑材管等。各人员出入口和连通口的防护密闭门门框墙上均应预埋4-6根备用管,管径50-80mm,管壁厚度不小于2.5mm,管材采用热镀锌钢管。

三、提升价值

认识上述挑战并采取有效解决措施,可显著提升人防密闭套管安装质量。从材料进场验收到现场定位焊接,每一工序都在为工程最终防护性能积累保障。专业施工人员严格按规范操作,确保人防系统在关键时刻发挥作用,保护人员和设备安全。

---
