人防工程中穿墙套管的安装质量,直接决定工程防护密闭性能能否达标。施工中常见的套管定位偏差、密封材料填充不足、气密测量管遗漏等问题,往往成为竣工验收整改项。依据GB50038规范及07FS02、07FK02图集,现将穿墙套管安装与验收要点梳理如下。
一、穿墙套管密封处理要求
穿墙套管与管道之间的间隙须用密封材料填充密实,并在管口两端进行有效封闭。填料长度应为管径的3-5倍,且不得小于100mm。穿墙套管内径应比管道外径大30-40mm,管道在套管内不得有接口。密封材料可选用沥青麻丝、石棉水泥(水:石棉:水泥=1:3:7)等,油麻用于承插口打底。
二、气密测量管与压差测量管安装
气密测量管和压差测量管是人防工程检测密封性能的重要设施,须按设计图纸**安装。气密测量管位于工程口部,两端出墙5cm并套丝封堵。压差测量管位于风机房或防化值班室,同样出墙5cm、两端套丝封堵。施工中应根据07FK02图集确认具体安装位置及做法。

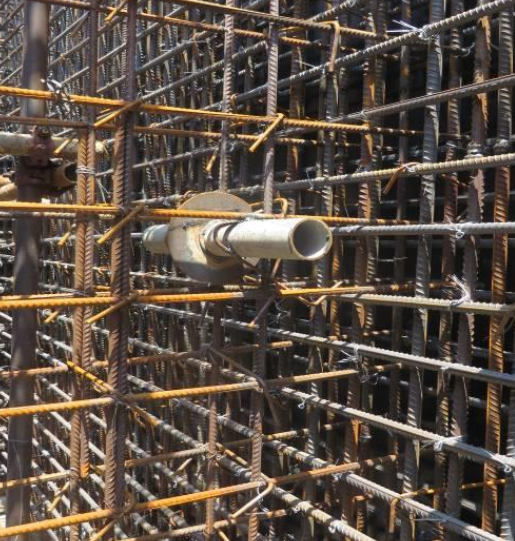

气密测量管和压差测量管安装示例
三、穿墙套管验收与测试
人防工程竣工验收前,须对穿墙套管进行密封性检验。验收时应检查封堵材料是否符合要求,人防门框均需除锈编号并外露可视。穿墙套管气密试验要求充气至0.3MPa时压降不超过0.01MPa/h。所有检测结果应记录存档,便于质量追溯。
四、施工现场关键控制点
穿墙套管预埋:
混凝土浇筑前将穿墙套管固定在钢筋网中,两端伸出墙面长度符合规范(给排水大于40mm,通风大于100mm)。
穿墙套管焊接质量:
密闭翼环与穿墙短管双面满焊,焊缝饱满、均匀、严密。密闭翼环厚度不小于10mm,翼高30-50mm。
抗力片设置:
朝向核爆冲击波端须加装防护抗力片,厚度不小于6mm钢板制作,槽口与管线外径相同,两块抗力片槽口对插。
穿墙套管管材选用:
密闭穿墙短管采用壁厚大于3mm的钢管,通风管采用2-3mm钢板焊接成型。
穿墙套管安装是人防工程施工的基础环节。从密封材料填充到气密测量管设置,从焊接质量到抗力片安装,每一道工序都须严格按规范执行,确保工程防护效能达标。
五、 我们的优势
选择奥凡环保科技的穿墙套管产品,您将享有以下优势:
1. 技术支持:
我们的专业团队将为您提供详细的安装指导和验收支持。
2. 产品质量:
我们承诺,所有的穿墙套管产品均符合相关的规范和标准。
3. 客户服务:
我们有**的售后服务体系,确保客户的每一项需求都能得到满足。
奥凡环保科技不仅仅是防水套管的制造商,我们是您人防工程建设的可靠伙伴。联系我们:柔性、刚性防水套管、防水套管生产厂家 (aofan618.com)
谢谢您的阅读,我们期待成为您值得信赖的长期合作伙伴。
