柔性套管与人防刚性套管的区别?人防工程中怎么选？

人防工程中,穿越防护墙体的管道保护需要选用合适的套管类型。柔性防水套管和刚性防水套管(即人防刚性套管)因结构差异,适用于不同场景。正确区分两者特点,是确保工程防护效能的基础。

柔性套管图片

一、柔性防水套管的结构与适用场景

柔性防水套管由钢套管、翼环、橡胶密封圈及一个或两个法兰压盘组成。其核心在于橡胶密封圈提供的柔性连接,使管道可在套管内自动滑动,适应结构轻微位移或震动而不致损坏。这种套管主要用在对密封要求较高且有震动可能的部位,如水池、水泵房等。当管道穿过人防墙但需考虑减震时,柔性套管是合理选择。

二、刚性防水套管(人防刚性套管)的结构特征

刚性防水套管由钢套管、翼环、挡圈、固定法兰及一个或两个挡板构成。其构造与防护密闭套管相似,但增加防冲击波的挡板。这种套管采用刚性连接,管道通过后用油麻、石棉水泥等密封材料填塞空隙进行堵漏。刚性套管适用于人防工程关键部位,如防护墙,能够提供严密的防护效果。

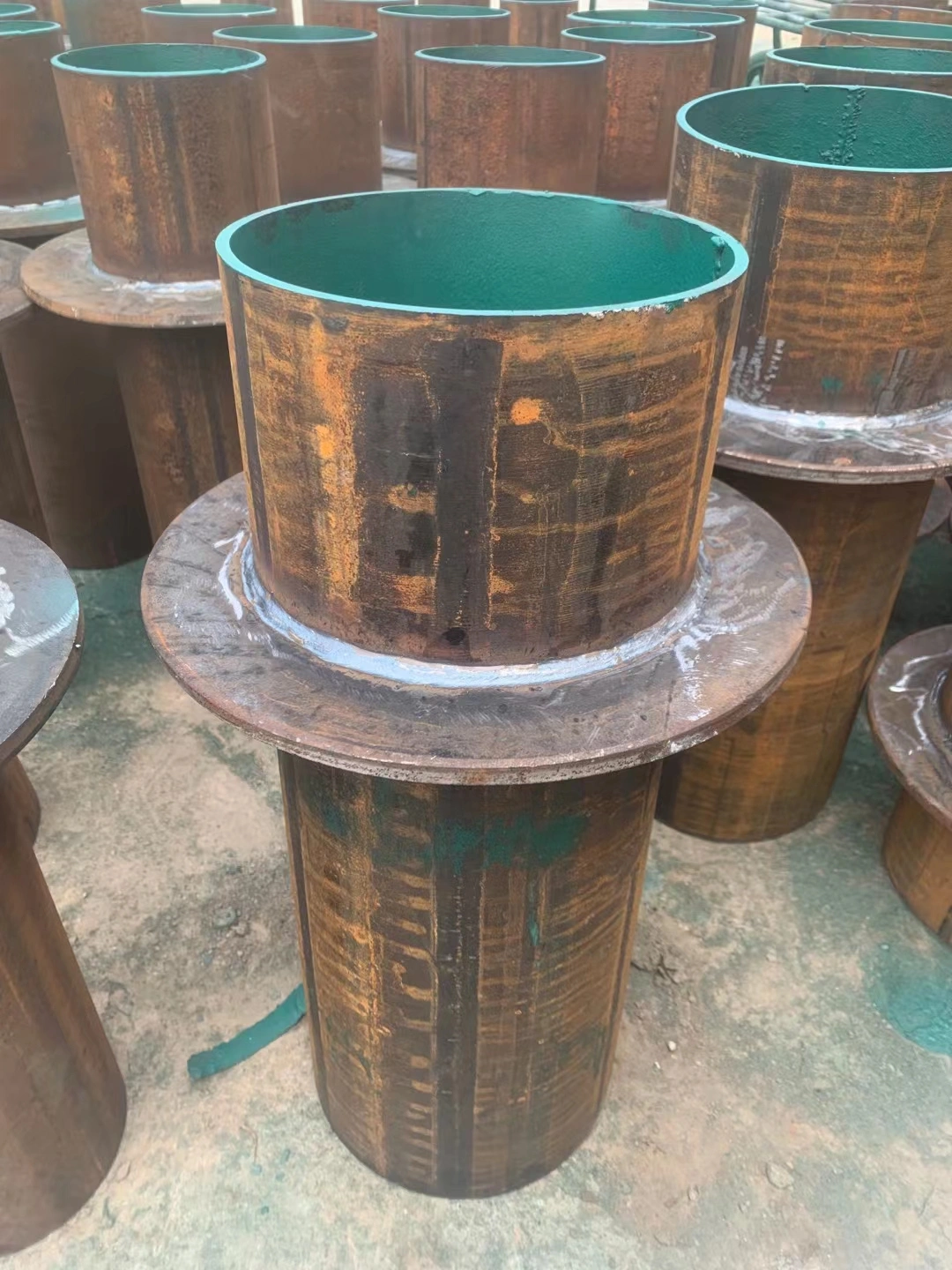

人防刚性套管图片

三、柔性套管与人防刚性套管的本质区别

柔性防水套管与刚性防水套管的核心区别在于连接方式和密封原理。柔性套管通过橡胶圈实现密封,允许管道滑动;刚性套管依靠填料密封,管道固定不动。柔性套管适用于有振动或严密防水要求的构筑物;刚性套管适用于一般防水要求的地下室等部位。对于人防工程中的防护密闭要求,需要采用带挡板的刚性套管,即防护密闭套管。

四、柔性套管与防护密闭套管的定位差异

需注意区分:柔性防水套管虽可用于人防墙,但其功能定位与防护密闭套管不同。柔性套管适应有振动的场合;防护密闭套管专门用于穿越人防区,要求能抵抗冲击波并防止毒剂渗入。当防护密闭套管设置在两个人防区之间时,两侧都要设置翼环和防冲击波的挡板。

五、选型依据与工程实践

工程选型应依据设计图纸和规范要求。柔性防水套管参照02S404图集;人防防护密闭套管参照07FS02图集。人防区域与非人防区域的管道套管类型应分开计算。施工中需注意:套管穿墙处如遇非混凝土墙壁,应局部改用混凝土墙壁,并将套管一次浇固于墙内。

正确识别柔性套管与刚性套管的差异,对于保障人防工程质量至关重要。奥凡环保科技可提供符合规范的全系列产品及技术支持,满足不同工程场景的防护需求。

---
