人防套管和刚性防水套管,到底是不是一回事？

管道穿墙构件中,人防套管和刚性防水套管常被混为一谈。有人觉得无非是钢管上焊个环,用在哪都一样。这种理解在普通建筑里或许问题不大,但放在人防工程上,就是原则性错误。两者的差异,直接决定了工程在恶略条件下能否守住最后一道防线。

一、设计目的:一个为防水,一个为防护

刚性防水套管的核心任务是“防水”。它通过焊接在钢管中部的翼环(止水环)来延长水的渗透路径,配合油麻、石棉水泥等填料的封堵,确保管道穿墙处不渗漏。它应对的是日常的地下水和潮气。

人防套管(准确叫防护密闭套管)的目标是“防护”。除了防水,它还须能在核爆冲击波、毒剂渗入时,保证工程内部的密闭性。它的设计起点,是GB50038规范中关于“防止毒剂由穿管处渗入”的强制性要求。

二、结构与材质:差一个挡板,天壤之别

刚性防水套管的构造相对简单,就是“钢管+翼环”。

人防套管在此基础上,增加了关键的“防冲击波挡板”。这个挡板焊接在套管受冲击波的一侧(或两侧,如果穿越两个人防区之间时),战时能有效抵挡冲击波,防止管道被切断。在材质上,二者主体多用Q235-A碳钢,但人防套管的翼环厚度有严格规定,通常不小于10mm。

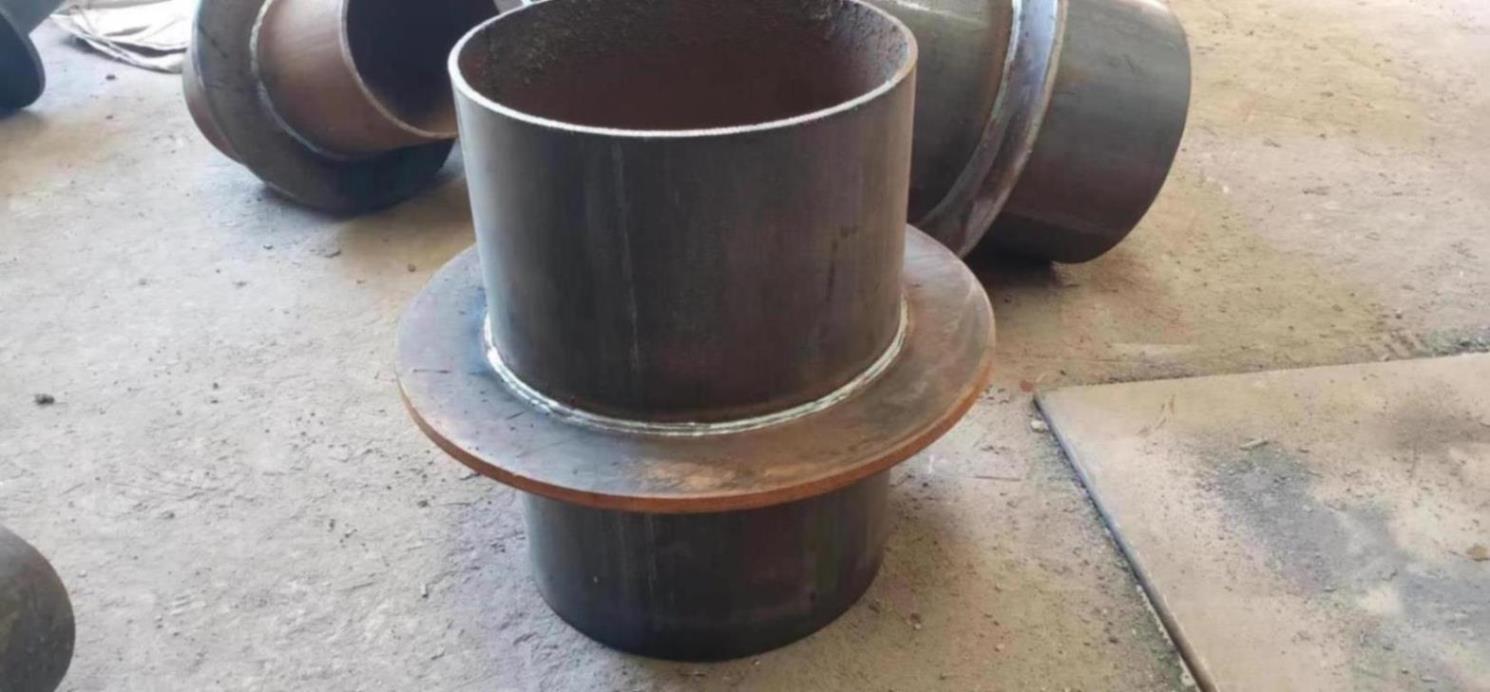

刚性防水套管图片

三、应用场景:地下室外墙与人防墙的区别

刚性防水套管的“主战场”是地下室外墙、屋面等有一般防水要求的部位。

人防套管的“阵地”是临空墙、防护密闭隔墙等划分人防区的关键墙体。在这些地方,它不是按需选用,而是一定要设置。

四、密封原理与安装要求

刚性防水套管安装后,管道与套管的间隙通过填充油麻、石棉水泥来封堵,填料长度应为管径的3-5倍且不小于100mm。

人防套管的密封要求更高。对于有挡板的型号(如C/D/E/F型),安装顺序有明确规定:应在管道和填充材料施工完毕后,才能进行挡板和固定法兰的焊接。

选人防套管还是刚性防水套管,不是成本或便利性的选择题,而是由工程部位的功能定位决定的。把人防墙上该用的密闭套管换成普通刚性套管,等于在关键时刻给毒气留了条路。

---
