柔性防水套管的应用环境与技术要点

柔性防水套管在工程中扮演着关键的角色,它是应对振动和严密防水需求的关键构件。与刚性防水套管不同,柔性防水套管通过橡胶密封圈的弹性变形实现密封,既能有效防止渗漏,又能吸收管道振动和热胀冷缩产生的位移。以下结合02S404图集及相关技术规范,将柔性防水套管的使用环境及技术要点梳理如下。

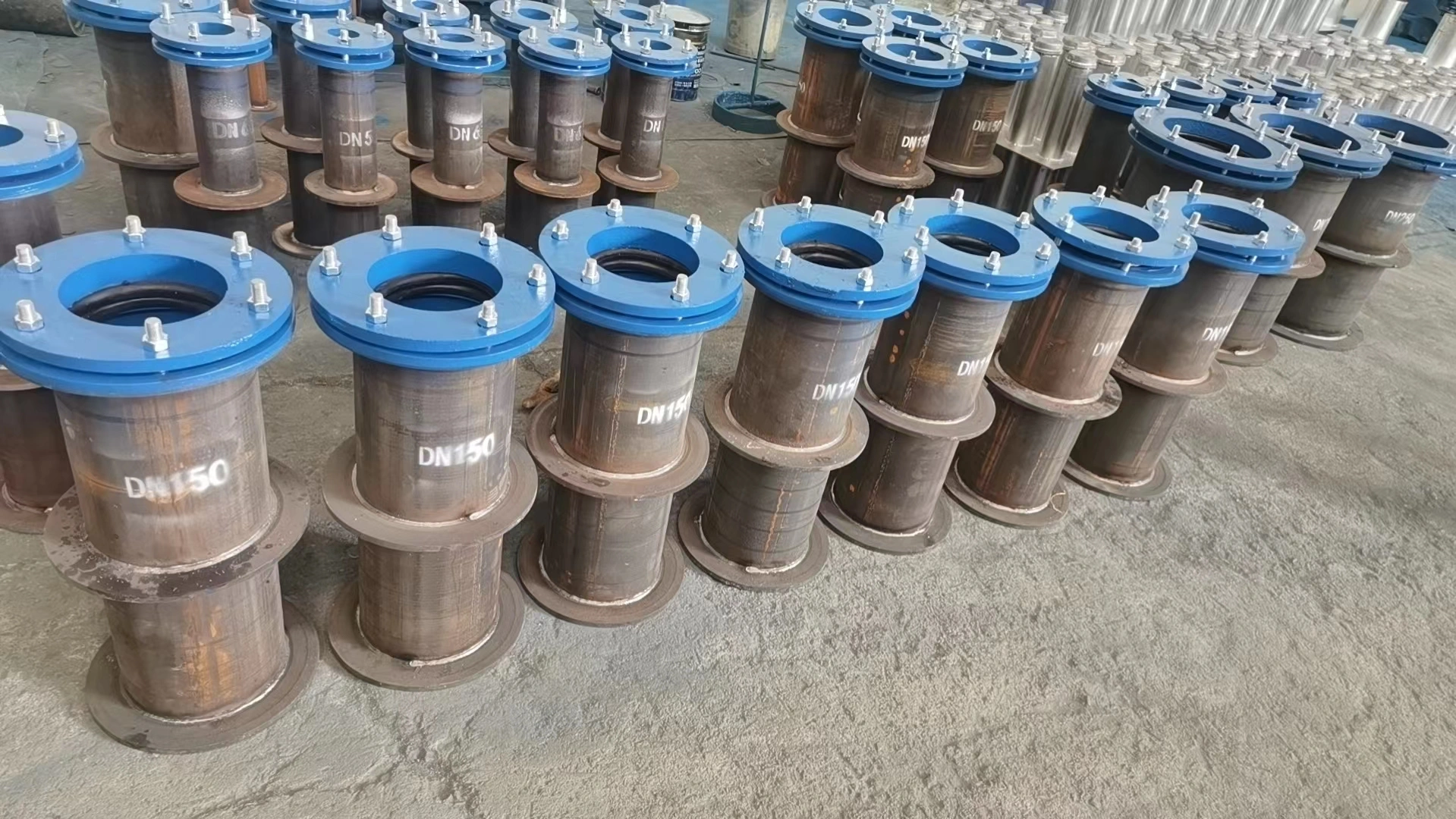

柔性防水套管厂家实拍图片

一、柔性防水套管的使用环境概述

柔性防水套管适用于管道穿墙处受有振动或有严密防水要求的构筑物。主要应用于人防墙、水池、化粪池、地下室等对防水要求较高的场所。当管道穿越水池壁或与水泵连接时,柔性防水套管能够有效吸收设备运行产生的振动,保护管道和墙体结构不受疲劳损伤。

二、柔性防水套管的结构

与刚性防水套管不同,柔性防水套管的结构较为复杂,由钢制套管、翼环、橡胶密封圈、挡圈、法兰压盖、螺栓螺母等部件组成。其核心特点体现在以下方面:

1、柔性防水套管橡胶密封环:

柔性防水套管内设有橡胶密封环,通过法兰压盖和螺栓的挤压,使密封圈产生弹性变形,紧密贴合在管道外壁上,实现有效的防水效果。

2、柔性防水套管防水翼环:

柔性防水套管在套管外壁设有翼环(止水环),浇筑在混凝土墙体内,增加水的渗透路径,与橡胶密封圈共同形成双重防水屏障。

3柔性防水套管挡圈与法兰内丝:

柔性防水套管内部设有挡圈,法兰内丝等部件,可成套销售,也可根据工程需求自行加工。

三、柔性防水套管的应用场景

柔性防水套管在以下场景中应用较为广泛:

1、有振动源的管道穿墙处:

如水泵、冷却塔、空压机等振动设备的进出管道穿墙处,通过内部橡胶密封圈和弹性结构,缓冲设备运行时的振动传递。

2、地震设防区域:

地震高发区的建筑管道系统,柔性防水套管可适应建筑物沉降或地震导致的管道位移,维持防水性能。

3、水池与水箱周边:

消防水池、生活水箱、污水处理池等涉水建筑的管道穿墙处,通过内部柔性密封圈和翼环结构,阻止水体沿管道外壁渗漏。

4、人防工程与地下建筑:

人防墙、地下室、地下车库等有严密防水要求的结构,防止地下水或雨水通过管道穿墙处渗透。

5、化工与水处理行业:

化工厂管道、污水处理厂沉淀池等有腐蚀性介质的场所,可选用不锈钢材质柔性防水套管。

四、柔性防水套管的安装技术要求

1、墙体要求:

柔性防水套管穿墙处如遇非混凝土墙壁,应局部改用混凝土墙壁,其浇筑范围应比翼环直径大200mm,且要将柔性套管一次浇筑于墙内。穿管处混凝土墙厚应不小于300mm,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为翼环直径加200mm。

2、柔性防水套管安装前检查:

安装使用前,应仔细检查柔性防水套管的外观,逐个检查是否存在裂缝和砂眼,**橡胶密封圈无开裂、龟裂、错位等缺陷。

3、柔性防水套管安装步骤:

安装过程中,应按照施工图纸上的标明规格和要求进行,注意逐步进行测量、定位、固定等步骤,**安装质量。柔性套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。

4、柔性防水套管密封材料:

柔性填料可选用沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板;密封膏可选用聚硫密封膏或聚氨酯密封膏。

5、柔性防水套管焊接要求:

焊接采用手工电弧焊,焊条型号E4303(牌号J422),焊缝应饱满、平整、光滑,无夹渣、无气孔。

柔性防水套管在工程中具有重要的作用,其防水效果和稳定性得到了广泛认可。正确选用并规范安装柔性防水套管,是**穿墙管道防水质量、适应管道振动和位移的前提。按02S404图集及相关规范操作,可有效**工程的防水效果和使用寿命。

---
