柔性防水套管对使用环境有要求吗

柔性防水套管是针对有振动和严密防水要求的构筑物的关键构件。与刚性防水套管不同,柔性防水套管通过橡胶密封圈的弹性变形实现密封,既可有效防止渗漏,又能吸收管道振动和热胀冷缩产生的位移。以下结合02S404图集及相关技术规范,将柔性防水套管的使用环境及技术要点梳理如下。

一、柔性防水套管的制造依据与结构特点

柔性防水套管的生产需严格遵循国家标准图集02S404或S312制造。其结构由钢制套管、翼环、橡胶密封圈、挡圈、法兰压盖、螺栓螺母等部件组成。与刚性防水套管相比,柔性防水套管增加了橡胶密封圈和法兰压盖,通过压紧法兰使密封圈变形,与管道外壁紧密贴合,实现柔性密封。

刚性防水套管由钢管外加翼环组成,通过油麻、石棉水泥等填料封堵管道与防水套管之间的间隙,管道固定不动;柔性防水套管则允许管道在防水套管内滑动,可吸收轴向位移和径向振动。

二、柔性防水套管的适用环境

根据GB50738-2011《通风与空调工程施工规范》第11.1.2条强制性条文,对有严格防水要求的建筑物,一定要采用柔性防水套管。柔性防水套管适用于以下场景:

1、有振动源的管道穿墙处:

如水泵、冷却塔、空压机等振动设备的进出管道穿墙处,柔性套管可缓冲设备运行时的振动传递。

2、地震设防区域:

地震高发区的建筑管道系统,柔性防水套管可适应建筑物沉降或地震导致的管道位移。

3、水池与水箱周边:

消防水池、生活水箱、污水处理池等涉水建筑的管道穿墙处,通过橡胶密封圈和翼环结构阻止水体沿管道外壁渗漏。

4、人防工程与地下建筑:

人防墙、地下室、地下车库等有严密防水要求的结构,防止地下水或雨水通过管道穿墙处渗透。

5、化工与水处理行业:

化工厂管道、污水处理厂沉淀池等有腐蚀性介质的场所,可选用不锈钢材质柔性防水套管。

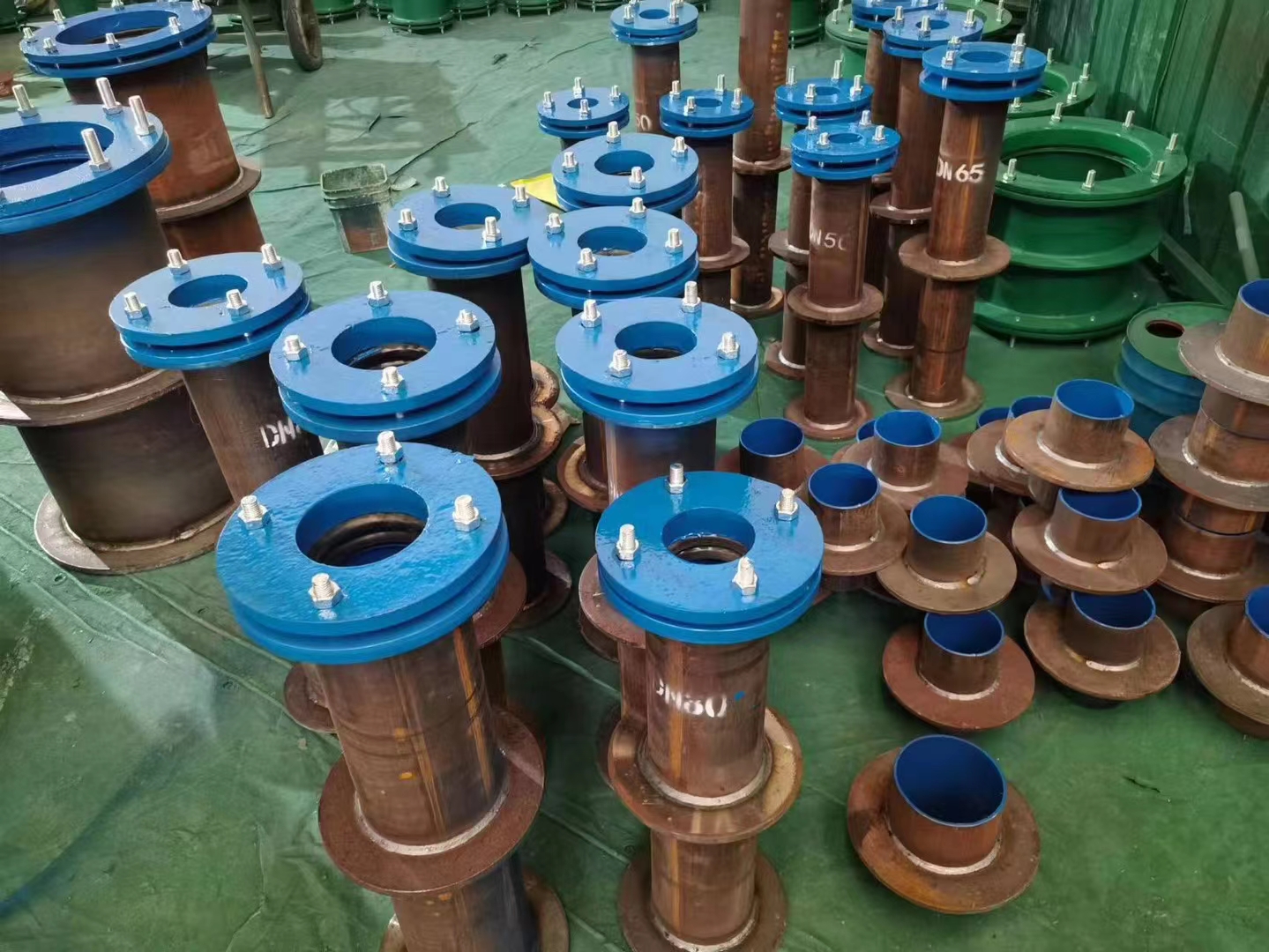

柔性防水套管图片

三、安装技术要求与规范依据

1、墙体要求:

柔性防水套管穿墙处混凝土墙厚应不小于300mm,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为翼环直径加200mm。穿墙处如遇非混凝土墙壁,应局部改用混凝土墙壁,其浇筑范围应比翼环直径大200mm,且应将防水套管一次浇固于墙内。

2、柔性防水套管密封材料:

柔性填料可选用沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板;密封膏可选用聚硫密封膏或聚氨酯密封膏。

3、柔性防水套管焊接要求:

焊接采用手工电弧焊,焊条型号E4303(牌号J422),焊缝应饱满、平整、光滑,无夹渣、无气孔。

4、柔性防水套管防腐处理:

柔性防水套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)

四、柔性防水套管使用注意事项

1、安装前检查:

安装使用前,应仔细检查柔性防水套管的外观,逐个检查是否存在裂缝和砂眼,**橡胶密封圈无开裂、龟裂、错位等缺陷。

2、预留安装位置:

安装前应根据施工需要提前埋置好柔性防水套管,**防水套管安装位置准确。

3、柔性防水套管施工规范:

按照施工图纸上的标明规格和要求进行安装,**每一步骤符合施工规范。

柔性防水套管在工程中具有重要的作用,其防水效果和稳定性得到了广泛认可。正确选用并规范安装柔性防水套管,是**穿墙管道防水质量、适应管道振动和位移的前提。按02S404图集及相关规范操作,可有效**工程的防水效果和使用寿命。
