GB50208告诉你节点怎么做？柔性防水套管处的防水应采用外防内贴法施工

柔性防水套管这玩意儿,埋在墙里看不见摸不着,漏水时谁都躲不掉。现场常见的情况是:防水套管没坏,防水层先崩了。崩在哪?崩在那些没人盯的节点上。

一、薄弱环节出在哪

地下室的底板阳角线,沿着墙根跑一圈,通常一至两道。这地方混凝土浇筑出来就是尖角,防水卷材贴上去,拐角处折不过来,硬折就出缝。结构沉降一来,阳角线首当其冲被切裂。地下水顺着这条缝往上顶,柔性防水层扛不住,水就穿了。

柔性防水套管根部也是重灾区。套管外壁与混凝土交接处,本来就不好贴防水层。地下水压力作用下,薄弱点被切裂,防水层整体性破坏。这事跟柔性防水套管本身质量关系不大,出在节点处理上。

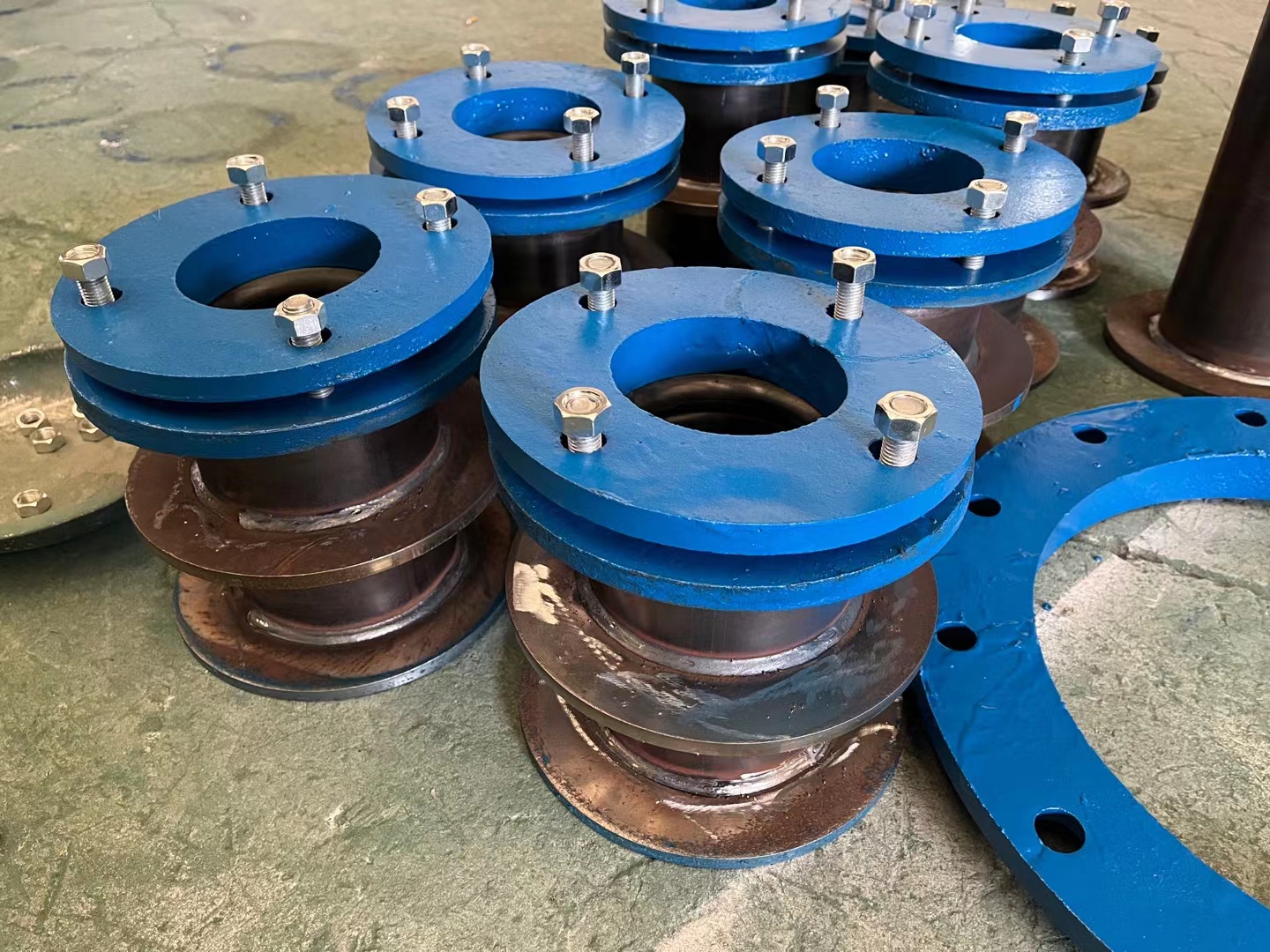

柔性防水套管图片

二、外防内贴法的坑

底板防水施工,分两种:外防外贴、外防内贴。外防内贴怎么干?先做防水层,再浇筑底板混凝土。防水层贴在垫层上,混凝土浇上去后,防水层与结构底板之间隔着垫层和找平层,根本粘不到一块。

底板一变形,防水层就跟底板脱开。脱开之后,中间形成空腔。地下水渗进来,水压把防水层往里顶,鼓包、胀破,一层层崩。更麻烦的是,底板混凝土如果有孔洞或裂缝,水从结构层漏出来,积在防水层背面,局部水压集中,小范围击穿。

国标GB50208-2011第5.4.6条写得很清楚:主体结构迎水面有柔性防水层时,防水层与穿墙管连接处应增设加强层。这句话的意思是——防水层需做在迎水面,且柔性防水套管根部要额外加一道。

三、修复为什么难

外防内贴法施工的底板,防水层埋在混凝土底下。底板混凝土出现外孔或裂缝,从上面看不见。等发现渗漏时,水已经绕了一大圈才冒出来。凿开底板找防水层破损点,不知道从哪下手。补了这里,水从别处又冒出来。

水压作用下,防水层背面的微小破损点会被逐步扩大。一开始只是渗,时间长了变成流,修复成本翻几倍。

四、正确做法怎么干

柔性防水套管处的防水构造,图集和规范都有标准:

止水环与钢套管应满焊,双面焊,无夹渣气孔。柔性防水套管安装时,止水环埋在墙厚中间位置,改变地下水渗透路径。

迎水面防水层施工时,套管根部做附加层。卷材裁成圆环形,套在防水套管上,与大面积防水层搭接不小于150mm。涂料防水则多刷两遍,**根部密实。

柔性防水套管与管道之间的缝隙,用柔性密封材料填塞。油麻丝打底,外用密封胶封口,靠室内一侧要顶实。

有条件时,外防外贴法优先。先浇筑底板混凝土,再在结构外侧做防水层,防水层直接粘结在结构面上,没有脱开的隐患。

柔性防水套管节点,图纸上就巴掌大一块,现场做不好,整面墙的防水都白搭。止水环焊没焊满,附加层做没做,隐蔽验收时拿手电筒照清楚了再合模。

---

数据来源:

地下防水工程质量验收规范 GB50208-2011,https://gf.cabr-fire.com/m/article-9977.htm
