管道穿墙防水不再难：柔性防水套管应用与安装技术

各类建筑与市政工程中,管道穿墙部位的防水处理始终是决定结构耐久性的关键节点。柔性防水套管作为一种专为解决管道与墙体间动态密封问题而设计的预埋构件,其重要性在工程实践中日益凸显。与刚性防水套管不同,柔性防水套管通过特有的密封结构与柔性连接方式,能够有效应对因温度变化、地基沉降或设备振动引起的管道位移,在**防水可靠性的同时,也为管道系统提供了*要的伸缩余量与减震空间。本文将结合国家标准与工程实践,系统阐述柔性防水套管的构造原理、应用场景及选型要点。

一、柔性防水套管的应用场景与构造特征

柔性防水套管主要应用于有严格防水要求且管道可能产生振动的穿墙部位,典型场景包括水泵房管道穿墙、水池进出水管、人防工程及有沉降缝的结构区域。其核心构造由防水套管本体、止水翼环、橡胶密封圈及法兰压盖组成,其中止水翼环的作用尤为关键——通过与混凝土墙体浇筑为一体,改变水的渗透路径,延长渗透路线,从而有效阻隔墙体与防水套管接触面的渗水通道。

管道固定方式上,柔性防水套管与管道连接时通常采用法兰连接形式。对于低压管道,可采用螺纹连接法兰;压力较高的管道则采用焊接法兰。安装时需在两个法兰之间加设密封垫片,通过螺栓对角均匀紧固,**密封效果。不同压力等级的法兰,其厚度、螺栓规格及材质均有明确的技术要求。

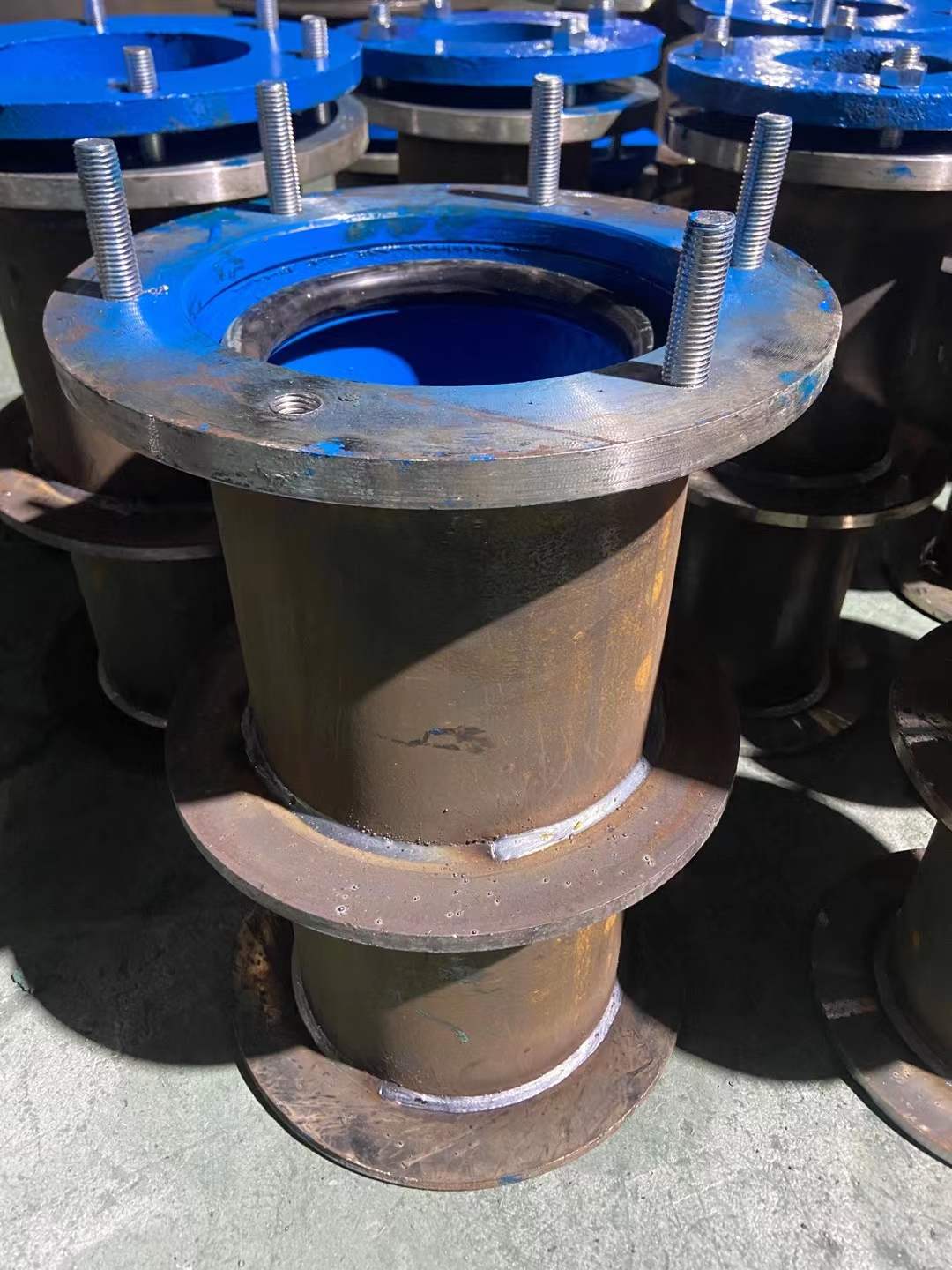

柔性防水套管图片

二、止水翼环的构造原理与功能定位

柔性防水套管的止水翼环(或称防水翼环)是区别于刚性套管的核心构件之一。根据国家标准图集02S404及18R409的规定,柔性防水套管通常配置多个翼环,其作用不仅是增强防水套管与混凝土的锚固力,更重要的是通过增加水的渗透路径长度,实现结构自防水。翼环与防水套管本体之间哟要采用连续满焊工艺,并做好防腐处理,以**焊缝处不成为渗水薄弱环节。

需澄清的是,翼环在功能上与法兰有本质区别:翼环用于防水套管与混凝土墙体的锚固与防水,而法兰用于防水套管与管道的连接密封。两者虽在构造上均呈环状凸起,但作用对象与受力机制完全不同,不应混为一谈。

三、柔性防水套管与刚性防水套管的性能差异

柔性防水套管与刚性防水套管在结构形式与适用条件上存在显著区别。刚性防水套管仅设单翼环,防水套管与穿墙管道之间采用刚性填料密封,适用于管道无振动、无伸缩变形或变形量较小的普通穿墙部位。而柔性防水套管通过橡胶密封圈与法兰压盖构成柔性密封结构,能够适应管道在使用过程中产生的轴向位移与径向偏斜,适用于有振动荷载或温差变形较大的工况。

从防水性能角度看,柔性防水套管的密封机制更为可靠——橡胶密封圈在压盖作用下产生弹性压缩,形成主动密封力,即使管道发生轻微位移,仍能保持密封状态;而刚性套管的密封完全依赖填料填充,一旦填料老化或管道位移,极易形成渗漏通道。因此,在需要高可靠性防水的部位,柔性防水套管具有明显优势。

四、防水套管的选型原则与质量控制

正确选择防水套管类型是**穿墙节点防水质量的前提。选型时应综合考量以下因素:

1. 管道运行条件:

   是否存在振动(如水泵进出口)、是否有温度变化引起的伸缩位移;

2. 防水等级要求:

   水池、人防工程等要求严密的部位应选用柔性防水套管;

3. 结构变形预期:

   位于沉降缝、伸缩缝附近的管道应采用柔性构造;

4. 安装维护便利性:

   柔性防水套管便于管道更换与维护,适用于有更换需求的部位

质量控制方面,应严格按国家标准图集(如02S404、18R409)选用,对法兰厚度、翼环规格、橡胶密封圈材质等进行核验。非标产品虽在外形上与标准产品相似,但往往在关键尺寸与材料性能上放宽要求,可能影响长期使用性能。

柔性防水套管作为穿墙管道防水处理的核心构件,其技术价值体现在对结构变形与管道振动的有效适应能力上。工程实践中,应依据具体工况条件合理选型,严格把控加工与安装质量,特别是止水翼环的满焊工艺与橡胶密封圈的安装精度,方能**穿墙节点在整个建筑生命周期内保持良好的防水性能。随着建筑功能要求的不断提升,柔性防水套管在给排水、暖通、人防等专业领域的应用将更加广泛,对其技术特性的深入理解也成为工程技术人员*备的专业素养。

---

数据来源

1. 中国建筑科学研究院建筑防火研究所. 地下防水工程质量验收规范 GB50208-2011 [EB/OL]. https://gf.cabr-fire.com/article-9977.htm

2. 服务新干线. 刚性套管和柔性防水套管区别在哪里[EB/OL]. https://www.fwxgx.com/questions/4332819
