人防施工穿防护墙密闭做法与安装预留：从规范到实操的完整指南

人防工程是战时**人民生命安全的重要防护设施。在人防建设中,“穿墙”环节的密闭做法和安装预留直接关系到工程的防护效能。本文依据GB50038-2005《人民防空地下室设计规范》、GB50134-2004《人民防空工程施工及验收规范》及07FK02、07FD02等国标图集,对穿防护墙密闭做法和安装预留进行系统梳理。

一、施工前置核心原则:一次性施工到位

人防工程因其防护密闭性能要求和施工不可逆性,所有穿墙预埋设备一定要一次性整体施工到位,严禁后期在墙体上钻孔开洞。

施工原则:

• 人防口部、防护密闭段等有防护密闭要求的部位,应一次整体浇筑混凝土

• 后浇带设置严禁穿越人防大门及临战封堵,也不允许穿越人防功能房间及口部

• 所有预埋件须在浇筑混凝土前安装完毕

• 人防工程竣工验收后,不允许再在墙体、顶板、底板上开孔凿洞或产生结构性破坏

二、通风专业穿墙密闭做法

(一)通风穿墙短管的预埋

人防地下室墙体钢筋绑扎完成后,应在相应位置预埋焊有密闭肋的通风短管。

项目	技术要求
短管材质	采用厚度不小于3mm钢板机械卷制成形(圆形的通风穿墙短管应采用厚钢板机械卷制,不应采用无缝钢管直接焊接)
防爆超压排气活门短管	厚度为6mm
密闭肋厚度	不小于5mm
翼环高度(肋高)	50mm
焊接要求	密闭肋与短管应双面满焊、焊缝严密
出墙长度	两端伸出墙面的长度应大于100mm
防腐处理	管道内外部除与混凝土接触部分外,均应刷两道防锈漆

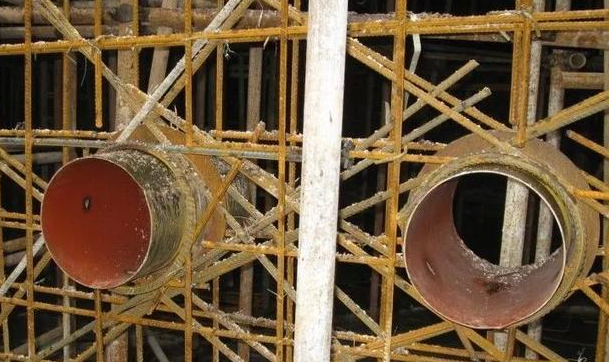

人防施工穿防护墙密通风套管安装预留图片

(二)防爆超压自动排气阀的安装

待地下室装修时,再将连接法兰和渐缩管焊接上去:

• 要求严密不漏气

• 法兰平面须保持铅垂(垂直于水平面)

• 阀门开启方向应朝向排风方向

• 阀门杠杆需保持铅垂

(三)测压管/压差测量管的预埋安装

测压管是将DN15的镀锌钢管预埋在人防地下室防护密闭墙中:

项目	技术要求
管材	DN15镀锌钢管
室内端	接测压装置(在战时风机房内)
室外端	防护密闭外的通道或竖风井内
管口方向	应向下,并有防堵措施
出墙长度	两端出墙5cm,套丝、封堵

气密测量管同样应按07FK02图集要求预埋,出墙5cm,两端套丝、封堵。

(四)染毒区通风管道的要求

如无设计要求,染毒区风管应采用厚度≥3mm的钢板焊接制作,风管与风管连接应采用焊接连接。通风管道与密闭阀门的连接应采用带密封槽的法兰连接,法兰垫料应采用单层、整圈无接口的平板橡胶密封圈。

三、电气专业穿墙密闭做法

根据GB50038-2005规范,电气专业穿墙预埋的关键要求如下:

(一)预埋管材要求

穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的电气预埋管线应选用管壁厚度不小于2.5mm的热镀锌钢管。在其它部位的管线可按有关地面建筑的设计规范或规定选用管材。

(二)备用管预埋

出入口、连通口防护密闭门、密闭门门框墙上均应预埋4-6根备用管,管径50-80mm,管壁厚度不小于2.5mm,管材采用热镀锌钢管,并作防护密闭处理。预留备用穿线钢管是为了防止工程竣工后因增加管线在密闭隔墙上随便钻洞、打孔,影响到防空地下室的密闭和结构强度。

(三)弱电线路处理

弱电线路一般选用多根导线穿管通过,为了达到密闭效果,应采用密闭盒模式,管径不得超过25mm,以控制管内导线根数,**密闭效果。

(四)电缆桥架穿墙处理

如果电缆桥架直接穿过临空墙、防护密闭隔墙,多根电缆穿在一个孔内会破坏防护密闭性能。在此处位置穿墙时,应改为电缆穿管方式,应一根电缆穿一根管,并应符合防护和密闭要求。

(五)防爆波电缆井

强电和弱电电缆直接由室外地下进出防空地下室时,应防止互相干扰,需分别设置强电、弱电防爆波电缆井,在室外宜紧靠外墙设置。

四、防爆门铃、按钮及线管的预埋安装

在战时人员主要出入口的第一道防护密闭门外侧应设置防爆门铃按钮,门铃设在防护区内:

项目	技术要求
预埋线管	DN15带密闭肋的镀锌钢管
预留盒	门外墙上预留120×120×90mm的盒子
电源	采用直流电源更为可靠

防爆按钮是主要口部门旁须设置的内容,施工时应注意核对图纸,避免遗漏。

五、给排水专业穿墙密闭做法

穿过人防围护结构的给排水管道应采用钢塑复合管或热镀锌钢管,不能采用PVC管。

防爆地漏安装要求:安装成型标高应低于建筑地坪标高10-20mm。人防口部(扩散室、洗消间、密闭通道)要设防爆地漏,通过排水管接至口部染毒集水井,并将镀锌管道预埋于结构底板内。

六、施工质量控制要点

(一)预埋件检查

施工前要结合平时、战时图纸、结构图纸认真分析每一道外墙、临空墙、单元隔墙,仔细研究每一个战时功能房间(主要是密闭通道、滤毒室、战时机房、柴油发电站等),不要遗漏任何一个套管。

(二)焊接质量

• 密闭肋与短管应双面满焊,焊缝饱满、平整、光滑

• 无夹渣、无气孔、无气泡、无裂纹等不合格现象

• 焊缝须经检查,重要焊缝应进行严密性试验

(三)位置精度

• 穿墙短管的轴线应与所在墙面垂直

• 密闭肋应位于墙体厚度正中间

• 两端伸出墙面的长度宜为50-100mm

(四)管口防护

套管预埋安装前,套管内应填满锯末并用胶带封死,防止混凝土浇筑时水泥浆进入管内。

七、常见问题及防止措施

常见问题	危害	防止措施
后期钻孔开洞	破坏防护密闭性能,无法补救	所有预埋件一次性施工到位
预埋管壁厚不足	冲击波作用下变形,密闭失效	按规范选用≥2.5mm(电气)或≥3mm(通风)热镀锌钢管
焊接质量差	焊缝开裂,漏气漏毒	双面满焊,焊缝检查
遗漏备用管	后期需钻孔,破坏结构	门框墙预埋4-6根备用管
位置偏差	影响后续设备安装	施工前放样定位,混凝土浇筑时专人看护
使用PVC管	不满足防护要求	需采用热镀锌钢管
风管材料错误	染毒区风管不满足密闭要求	染毒区风管采用≥3mm钢板焊接制作

人防施工穿防护墙密闭做法和安装预留是人防工程建设的关键环节,直接关系到工程在战时的防护效能。施工中应严格把控以下几个方面:

1. 一次性施工到位:所有穿墙预埋设备要整体施工,严禁后期钻孔

2. 材料合规:通风短管≥3mm(防爆超压排气活门6mm)、电气套管≥2.5mm热镀锌钢管、密闭肋≥5mm

3. 焊接达标:双面满焊、焊缝严密

4. 位置精准:轴线垂直、密闭肋居中、出墙长度50-100mm

5. **预埋:备用管(4-6根)、测压管、防爆门铃线管一个不漏

人防工程是“地下长城”,其施工质量直接关系到战时人民生命财产的安全。希望本文能为广大工程技术人员提供参考,**人防工程穿墙密闭施工质量达标、不留隐患。

温馨提示:以上内容依据GB50038-2005《人民防空地下室设计规范》、GB50134-2004《人民防空工程施工及验收规范》及07FK02、07FD02等国标图集编写。具体施工应以项目设计图纸和当地主管部门要求为准。
