人防密闭翼环四项核心作用与安装标准

奥凡环保科技专注防水套管生产,为客户提供人防密闭翼环产品与技术指导。地下人防工程中,密闭翼环焊接于穿墙短管外壁,安装作用涉及四个方面。

一、固定与防松动:

密闭翼环与混凝土结合后,增强预埋管件锚固力。墙体钢筋与穿墙短管焊接固定时,限制人防套管的轴向位移与径向摆动,防止混凝土振捣过程中发生偏移。外墙、临空墙、门框墙、防护密闭隔墙支模时,须采用一次性对拉止水螺杆,严禁使用PVC套管。螺杆中间应设置止水环,拆模后切除多余部分并补孔抹平,**墙体混凝土浇筑密实。

技术参数:密闭翼环材质为Q235-A热镀锌钢板,厚度3-10mm,翼高30-50mm;密封填料可采用沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板,密封膏选用聚硫密封膏或聚氨酯密封膏。

二、防爆与防水:

地下室电气管道通过或进入人防室时,分界处焊接的密闭翼环抗冲击波传递。其构造由热镀锌短管加翼环双面满焊制成,翼环浇筑于混凝土内部,抵抗外部冲击波荷载。进出地下室外墙的电气管道及给排水管道,密闭翼环阻止地下水顺管壁渗漏,**设备运行安全。

管道材质须采用热镀锌钢管或钢塑复合管,严禁使用铝塑复合管、PVC塑材管。管道穿越人防围护结构后,人防区内侧须安装防护阀门,公称压力不小于1.0MPa的闸阀或截止阀,阀芯材质为不锈钢或铜,安装位置距穿墙点不宜大于200mm。管道穿过防护单元间密闭隔墙时,隔墙两侧均须设置防护阀门。

技术参数:密闭穿墙短管管壁厚度不小于2.5mm,核5级以上工程不小于3mm。翼环厚度10-12mm,翼高宜为30-50mm,与短管双面满焊,焊缝饱满、均匀、严密,严禁夹渣、气孔、裂纹。

三、防毒气渗透:

战时情况下,密闭翼环阻挡毒气沿管壁或套管壁渗入防护区。毒气渗透通道长度与密闭翼环翼高成正比,翼环增加渗透路径,延长渗透时间,降低渗入剂量。密闭翼环与热镀锌穿墙短管双面满焊,形成机械屏障,配合沥青麻丝分层填充的柔性密封材料,实现气密阻断。

核爆冲击波工况下,密闭穿墙短管内管道与人防套管之间采用油麻打底、石棉水泥分层填塞,填料长度不小于管径3倍且不小于100mm。

四、抗压与密封性能:

密闭翼环具备气密性与结构强度双重性能。焊接施工严格控制焊缝质量,焊接材料选用E4303焊条。管道穿墙后,人防套管与管道间隙分层填充油麻、石棉水泥,石棉水泥配比水:石棉:水泥=1:3:7,分层振捣密实。

有挡板和固定法兰的防护密闭套管类型(C型、D型、E型、F型),安装时先完成填充材料施工,后进行挡板和固定法兰焊接。两步工序**密封构造完整。

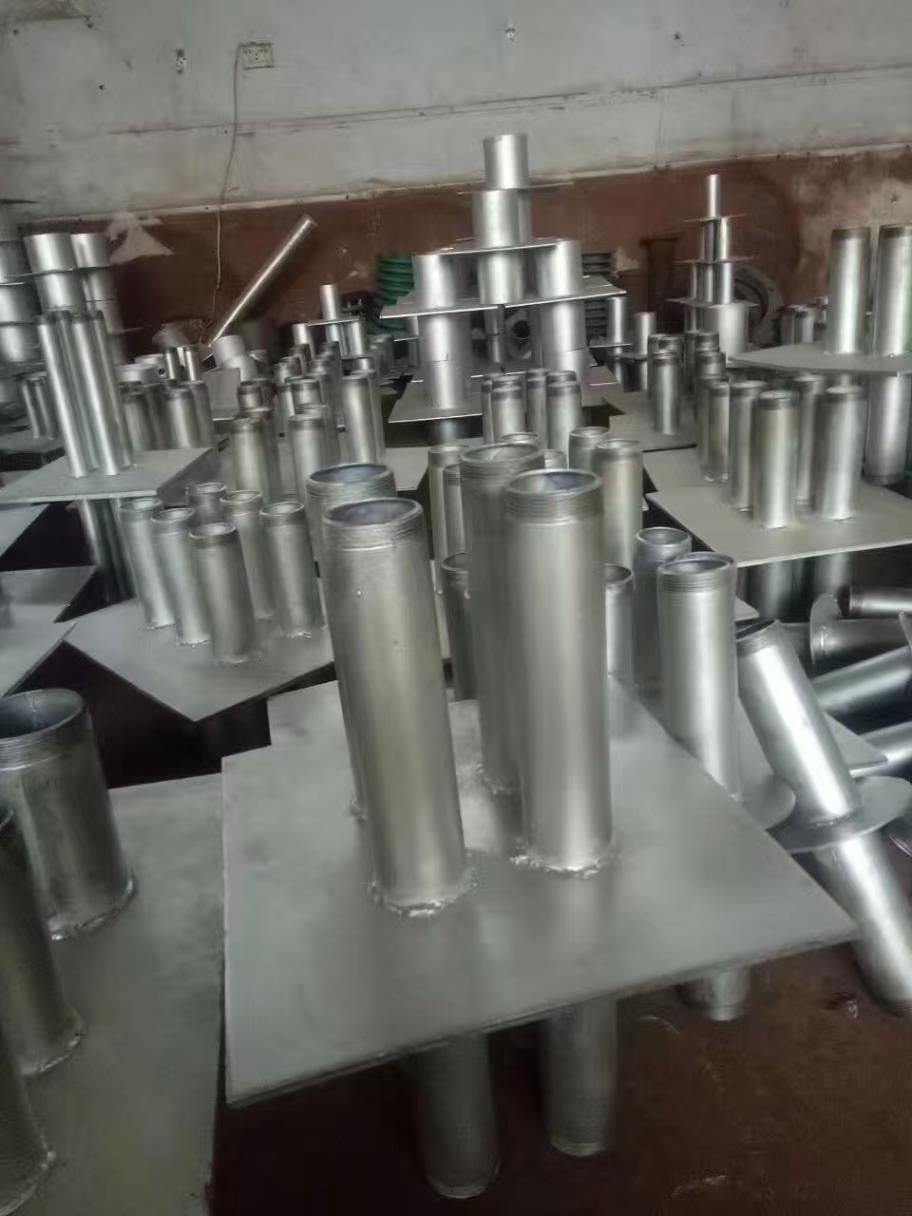

人防密闭肋图片

人防密闭翼环焊接于穿墙短管外壁,四项作用协同——固定防松动、防爆防水、防毒气渗透、密封抗压。严格执行规范选材、焊接与密封,可**人防工程管线穿越部位的防护密闭性能。
