人防工程中,电气管线穿越防护密闭隔墙时的防护密闭处理至关重要。其中,防护密闭接线盒(亦称“防护密闭盒”)是暗管敷设防护密闭措施的核心部件,其品质和安装质量直接关系到人防工程的整体防护效能。本文依据GB50038-2005《人民防空地下室设计规范》、07FD02《防空地下室电气设备安装》图集等国家标准,对防护密闭盒的定义、技术参数、定额套用方法及市场单价进行系统阐述。
一、什么是防护密闭盒?
防护密闭接线盒是人防地下室电气系统的重要防护配件。它主要应用于暗管敷设的防护密闭措施:当电线、电缆暗配管穿越防护密闭隔墙或密闭隔墙时,需要在墙体两侧各设置一个接线盒,盒内不得有接线头,以起到密封、防护的作用。
产品构成与核心功能:
| 功能维度 | 具体要求 |
|---|---|
| 固定防松动 | 盒体与混凝土有效结合,防止松动 |
| 密闭防护 | 两侧盒体通过镀锌钢管连接,中央设密闭肋,双面满焊,形成完全密闭的结构 |
| 抗冲击波 | 具备承受冲击波荷载的能力 |
| 防毒气渗透 | 防止核生化战剂通过电气线管腔隙渗入防护区 |
| 防腐性能 | 热镀锌保护层提供**的防腐耐久性 |
人防电气工程中,人防内部灯具接线盒可为86塑料接线盒,但当电气管线穿越防护密闭门(密闭门)两侧以及平时照明管线穿越人防墙体时,应预留防护密闭接线盒,具体做法应参见人防施工图中“平时管线穿人防结构做法”大样图。
二、技术参数与规范要求
(一)核心参数标准
根据07FD02图集和行业规范,防护密闭盒的现行推荐规格为:长180mm、宽150mm、高120mm,盖板尺寸为210mm×180mm,设有六个螺丝孔,结构为内压边,工艺精细和标准。对于以下常见情形,仍有相应规则:
小规格电缆处理方法:
若接线数量少,且配线保护管及密闭短管管径符合要求(管径不应大于25mm),可采用86型盒作为防护密闭接线盒。其中关于管内导线根数的具体限制,07FD02有关条文对管径小于等于25mm时,对穿线根数有明确规定。在实际工程中,若管线较少,可直接套用建筑电气配管定额中的接线盒子目(主材按实际密闭接线盒换价),并另计密闭肋焊接的人工与材料。
较大管径的处理办法:
钢管直径为32-50mm时,应用厚度≥3mm钢板焊接成250x180x120mm密闭盒。
盖板处理要求:
在防护密封门或临战封堵外侧受冲击波方向,防护接线盒应采用防护盖板,盖板厚度应≥1.0mm的热镀锌钢板;并须做明显的连接标识。
尺寸灵活性说明:
07FD02第20页给出的防护密闭接线盒尺寸为参考尺寸,并非标准件。工程设计时可根据实际需要制作非标接线盒。
| 技术参数 | 规范要求 | 说明 |
|---|---|---|
| 钢板厚度 | ≥3mm | 盒体主体钢板厚度要满足此**要求 |
| 钢材材质 | Q235碳钢 / 热镀锌钢板 | 钢材物理性质稳定,强度满足结构受力要求 |
| 表面防腐 | 热镀锌处理 | 热镀锌工艺提供长效防腐保护,镀锌层厚度≥85μm |
| 密闭肋厚度 | 3-4mm | 密闭肋应用3-4mm钢板制作,须与镀锌管双面满焊 |
| 安装位置 | 墙体两侧 | 在防护密闭隔墙两侧各设置一个密闭接线盒 |
| 连接钢管壁厚 | ≥2.5mm | 连接两侧接线盒的镀锌钢管壁厚须满足此**要求;核5级及以上人防工程需≥3mm |
| 管内导线限制 | 多根导线可穿一管,管径不应大于25mm | 暗敷穿越人防墙时,保护管及密闭短管管径不应大于25mm,目的是控制管内导线根数 |
| 盖板厚度要求 | 受冲击波方向加盖≥1.0mm防护盖板 | 在防护密封门或临战封堵外侧受冲击波方向,防护接线盒应采用符合厚度要求的热镀锌保护板 |
以上为通用做法。在非标准节点或设计专项详图中,采用定制尺寸制作时,仍应满足钢板厚度要求;且钢板厚度不允许负公差。
三、防护密闭盒的定额单价分析
(一)定额单价的影响因素
根据市场数据和行业调研,防护密闭盒的市场单价因以下因素存在差异:
| 影响因素 | 参数范围 | 说明 |
|---|---|---|
| 材质等级 | Q235碳钢 / 热镀锌钢板 | 热镀锌处理的产品单价高于普通碳钢,但防腐寿命显著延长 |
| 规格尺寸 | 180×150×120mm(标准)/ 定制尺寸 | 非标定制产品价格通常更高 |
| 钢板厚度 | ≥3mm | 厚度越大、材料用量越多,单价相应提高 |
| 采购批量 | 单品价格 / 批量价格 | 批量采购可降低单价 |
| 品牌与资质 | 人防定点生产企业资质 | 具有人防工程防护设备定点生产和安装企业资格认定证书的厂家,产品单价通常高于非定点厂家,但质量更有** |
| 订单量 | 单品 / 批量 | 订单量越大,单价越低 |
| 市场行情 | 当前原材料价格波动 | 钢板等原材料价格波动会传导至成品价格 |
(二)通用接线盒与防护密闭盒的计价差异
| 类型 | 定额子目适用范围 | 主材处理 |
|---|---|---|
| 普通接线盒 | 适用于无密闭要求的建筑工程配管接线 | 主材价低,不密闭 |
| 防爆接线盒 | 适用于爆炸危险环境的防爆接线,人防定额可比照借用 | 主材可按实际密闭接线盒换价 |
| 防护密闭接线盒 | 采用人防专用定额或参考刚性防水套管子目+密闭肋焊接;借用时需考虑钢板厚度及焊接要求 | 主材按实际采购价计入,密闭接线盒主材单价要从市场询价** |
| 防护密闭接线盒(含抗力片/盖板) | 受冲击波方向需加装防护盖板,盖板厚度应≥1.0mm | 抗力片/盖板的价格应并入盒体结算或在材料价中单独列出 |

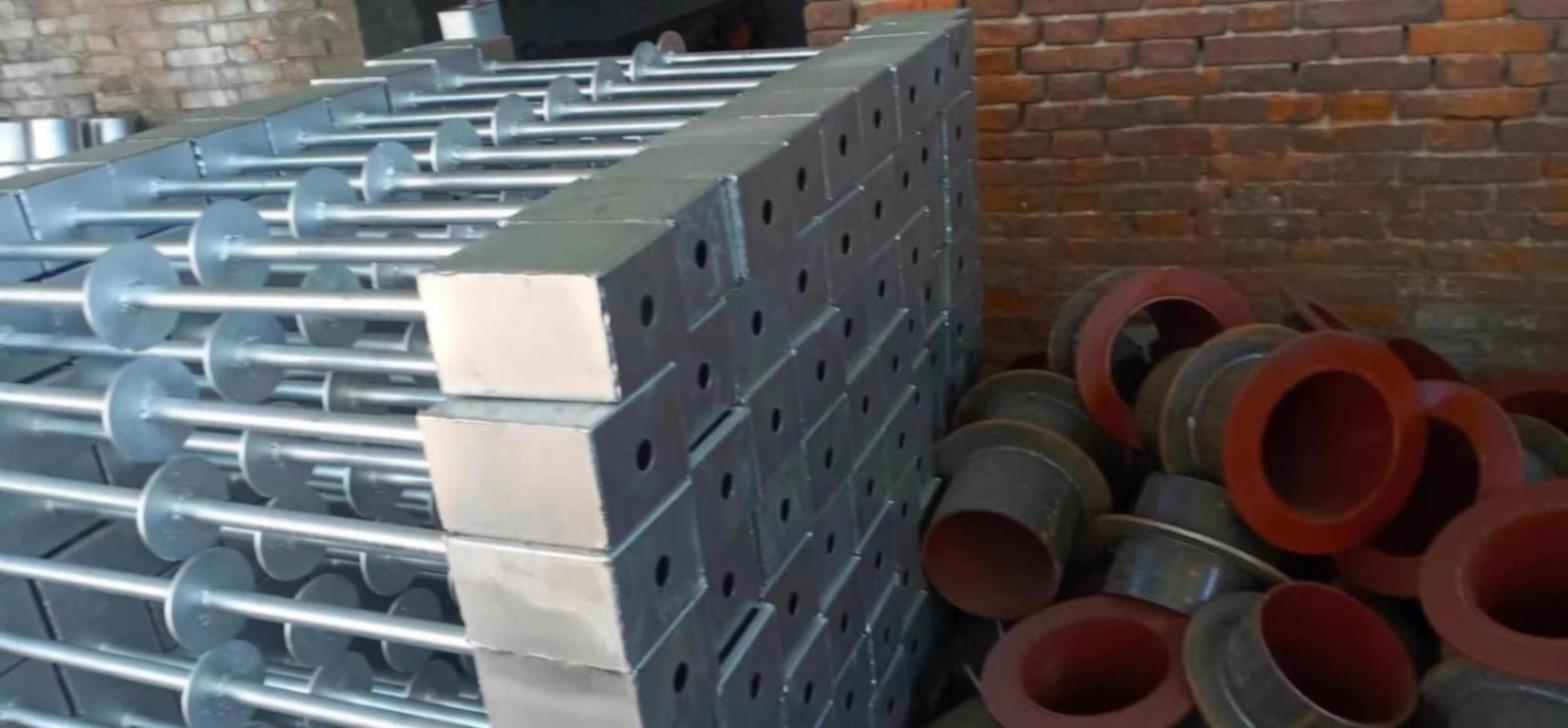

人防工程防护密闭盒图片一
(三)防护密闭盒的市场参考单价
根据行业数据和公开交易信息,防护密闭盒的市场单价大致区间如下:
| 产品类型 | 材质 | 规格 | 参考单价范围(元/个) |
|---|---|---|---|
| 标准型防护密闭接线盒 | Q235碳钢 / 3mm / 普通防腐 | 180×150×120mm | 市场通常按套询价,当前可**的**公开数据较少,建议以厂家实时报价为准 |
| 热镀锌型防护密闭接线盒 | 热镀锌钢板 / ≥3mm | 180×150×120mm | 用户应及时咨询专业人防设备厂家**当日价格 |
| 不锈钢防护密闭盒 | 不锈钢304/316/2507 | 可按需定制 | 个案价格差异较大,需根据材质、厚度、数量单独报价 |
| 大型或非标联排密闭加强型 | Q235B / 热镀锌 / ≥3mm | 按设计图纸定制 | 询价为主,量产后价格可变 |
价格说明:以上单价为市场公开参考数据,实际价格受单次采购量、规格型号、所在地区运费及当时市场供需等因素影响,应以厂家实时报价为准。由于信息更新存在一定滞后,当前市场报价可能已有变化,建议在采购决策前直接咨询有资质的生产厂家。
四、防护密闭盒的定额套用方法
(一)定额套用的常见路径
在实际造价工作中,防护密闭接线盒的定额套用主要有以下几种处理方式:
| 方式 | 套用子目 | 说明 |
|---|---|---|
| 方式一(最常用) | 借用电气的“防爆接线盒安装”子目 | 借用防爆接线盒子目安装,主材换为密闭接线盒,并据实输入主材名称、型号、规格、单价即可。不建议套用普通接线盒,因为其安装工艺和人工含量与密闭接线盒相差较大 |
| 方式二 | 套普通接线盒的定额子目 | 安装和辅助材料费用,不包括主材单价,主材单价根据实际市场价补充输入,适合小型工程临时借套 |
| 方式三(专业人防项目) | 执行当地人防工程专用定额中的人防密闭接线盒安装子目 | 部分地区(如广东省)有专门的人防套管及密闭接线盒子目,应优先选用 |
| 方式四(非标无子目) | 编制一次性补充定额 | 对于设计上有特殊防护要求、非标尺寸或做法的密闭盒,无现成子目可套用时,应由建设方、施工方和造价工程师共同编制一次性补充定额,报造价管理部门备案 |
(二)定额套用时的关键调整
| 调整项目 | 操作要点 |
|---|---|
| 主材调整 | 将定额中默认的普通接线盒主材(若有)换为防护密闭接线盒,按实际采购单价计入 |
| 密闭肋焊接费用 | 当采用在连接钢管中间焊接密闭肋的做法时(非标准盒体自带),应额外计取焊接密闭肋的人工费和材料费 |
| 盖板/抗力片费用 | 受冲击波一侧的防护盖板(厚度≥1.0mm),其费用应并入接线盒主材或单独列项 |
| 墙体厚度调整 | 如墙体厚度与07FD02图集参考尺寸差异较大时,需调整连接钢管和盒体的深度尺寸,并对应调整材料含量 |
| 管径规格细分 | 对于钢管直径32-50mm需要制作大尺寸非标密闭盒的,应按实际盒体尺寸和重量补充定额或编制一次性补充定额 |
| 镀锌工艺补偿 | 人防密闭接线盒要求热镀锌处理,定额主材价中应包含热镀锌成本;若为自行制作焊接后再镀锌,还需另计镀锌费。根据07FD02图集及行业要求,热镀锌镀锌层厚度≥85μm |
(三)注意事项:不可直接套用普通接线盒
在造价咨询中,“防护密闭接线盒如何套定额”是高频问题。有人会错误地认为套“接线盒安装”普通子目就行,但人防密闭接线盒的盒体钢板厚度要求至少3mm、双面满焊、盒体不得漏气漏光,仅人工安装一项就比普通接线盒高出数倍,因此不能简单套用普通接线盒的定额子目。造价人员应优先借用防爆接线盒子目并调整主材,或查询当地人防工程专用定额。因电气密闭接线盒盒体厚、重量大,钢板焊接及密封要求高,套普通接线盒的安装人工费用将远低于实际施工成本,建议采用人防专业子目或编制一次性补充定额。
人防工程防护密闭盒图片二
五、市场价差与成本参考
| 费用类型 | 依据 | 处理方式 |
|---|---|---|
| 防护密闭接线盒主材费 | 市场询价结果 | 定额主材须按实际采购价调整;如市场波动较大,建议以厂家报价单或网上竞价成交价为参考 |
| 安装人工费 | 定额人工单价×调整系数 | 套用防爆接线盒子目时直接计入定额人工费 |
| 密闭肋焊接人工及材料费 | 人防密闭肋定额子目(如有)或一般铁构件制作子目 | 当预算定额中有密闭肋安装子目时套用;若无,可参照法兰焊接定额、一般铁构件制作子目,或以补充定额形式计价,并注明焊接的钢板厚度、双面满焊要求 |
| 防护盖板(抗力片) | 盖板钢板厚度≥1.0mm,钢板主材价+安装 | 盖板应满足抗冲击波强度要求,主材价并入接线盒或单独列项。抗力片与密闭盒合并计价时应避免重复计取主材费 |
| 与密闭肋间运费、发车等 | 根据实际供货距离的发生费用 | 当项目运距大或数量少时,运费单独计入主材或管理费;分批采购可分摊运输风险 |
六、安装施工要点
| 施工要点 | 具体要求 |
|---|---|
| 双面满焊 | 密闭肋与连接钢管须双面满焊,焊缝饱满、平整、光滑,无夹渣、气孔、裂纹等缺陷 |
| 盒体密闭性检测 | 盒体须完全密闭,不得漏气、漏光。重要焊缝应进行煤油渗透试验或其它严密性检测,**密封可靠 |
| 防腐处理 | 所有金属部件均须进行热镀锌或涂刷两道以上防锈漆处理。热镀锌钢板与焊缝镀锌要均匀覆盖 |
| 不得有接线头 | 密闭盒内不得有任何电线、电缆的中间接头,所有接头要位于其他普通接线盒内 |
| 穿线后密封 | 穿线完成后,接线盒应用密封材料充实,并加盖板密封。在受冲击波方向外侧所加盖板为防护盖板,除满足密封外还须满足抗冲击波强度,盖板钢板厚度≥1.0mm,热镀锌钢板或其他满足强度的防腐蚀金属板材均可 |
| 墙体居中预埋 | 接线盒应预埋于墙体中间位置,轴线与墙面垂直,固定牢固 |
| 混凝土浇筑保护 | 浇筑前管内填塞锯末或编织袋,管口用胶带封死,防止水泥浆进入 |
| 联排出线 | 多人防墙同时出线建议采用长条形大型密闭盒通过双面满焊加工成形,避免过度分散小型盒 |
七、常见问题及解决方法
| 常见问题 | 误操作 | 正确做法 |
|---|---|---|
| 定额套用错误 | 直接套用普通接线盒子目 | 应优先套用防爆接线盒子目(主材换密闭接线盒)或执行当地人防专用定额 |
| 主材漏计或错价 | 漏计盒体主材,或使用普通接线盒价格 | 主材单价须按实际防护密闭接线盒市场价计入 |
| 遗漏密闭肋焊接 | 仅计算接线盒,忽略密闭肋 | 密闭肋焊接应单独列项计算人工和材料费,或并入密闭套管整体报价,注意拆分合并时避免重复 |
| 抗力片/盖板漏计 | 未在受冲击波方向加设防护盖板,或漏算盖板费用 | 抗力片/盖板应单独列项或并入接线盒主材价,**满足强度要求和防腐要求 |
| 焊接质量不达标 | 单面焊或点焊,未满焊 | 严格执行双面满焊,焊缝须经严密性检查合格 |
| 后期开孔补装 | 在已浇筑墙体上重新钻孔开洞 | 人防工程严禁后期钻孔补装,所有预留预埋须一次性施工到位 |
| 管径与密闭盒尺寸不匹配 | 32-50mm钢管未按施工要求采用厚度≥3mm、250×180×120mm的非标密闭盒 | 应根据管径大小选用匹配的密闭接线盒规格。管径≤25mm时尚可适度控制,管径32-50mm时须加厚钢板制作大尺寸非标密闭盒,并对造价编制一次性补充定额 |
| 镀锌不规范 | 对普通碳钢焊接后未做热镀锌或二道防锈漆,仅简单涂覆 | 所有金属件须按07FD02要求进行热镀锌,**镀锌层厚度或涂覆双组分高性能防锈涂料;镀锌完成后原则上禁止现场二次焊接破坏镀锌层 |
| 批量非标报价不精 | 同一设计采用大量异形、加长、非标密闭接线盒,用套普通子目方式预估 | 应按设计图纸一对一统计,编制一次性补充定额,并取得造价方和现场监理确认 |
| 盒体内穿线过密 | 管内穿线超量或管径>25mm大管穿越密闭墙未改用防爆密闭盒做法 | 暗敷穿越人防墙时配线保护管及密闭短管管径不应大于25mm;须使用大管径时应有特殊审批并加装可靠密封 |
| 线管/桥架直接穿墙 | 电缆桥架未改为穿管、未在墙体两侧设密闭接线盒 | 线缆桥架需穿防护单元隔墙、临空墙等处时,应在墙体两侧将桥架断开,改为穿密闭套管敷设,**一根电缆穿一根套管 |
| 利用密闭盒过路 | 利用盒内引线转接 | 防护密闭接线盒内严禁有接线头,须保持线路的完整贯通 |
防护密闭接线盒是人防工程电气系统中**防护密闭性能的关键部件。在造价和施工管理中,应严格遵循以下原则:
材质合规:盒体至少采用3mm热镀锌钢板(Q235碳钢),连接钢管壁厚≥2.5mm,密闭肋3-4mm钢板,盖板厚度≥3.0mm并在受冲击波方向加装≥1.0mm防护盖板
焊接达标:与钢管焊接须双面满焊,焊缝饱满、严密、不得漏气漏光
定额准确:优先选用当地人防专用定额或借用防爆接线盒子目(主材换密闭接线盒),严禁强行套用普通接线盒子目;如无合适子目,应编制一次性补充定额,并报造价管理部门备案
价格合理:采购时综合考虑材质、规格、热镀锌成本和市场行情,批量采购可降低单价
施工到位:一次性预埋安装,混凝土浇筑前完成定位固定,浇筑时专人看护
禁用非金属管材:穿越人防墙的预埋管线一律采用热镀锌钢管,严禁使用PVC管
核算完整:涵盖盒体主材、密闭肋焊接、抗力片/盖板费用以及热镀锌工艺费用
定期维护:投用后定期检查密封件、防腐涂层状态,及时修复锈蚀或密封老化
人防工程中的防护密闭接线盒是**设施和人员安全的关键设备,其选型、定额套用和安装质量直接影响到人防工程的战时防护效能。奥凡环保科技(咨询热线:150-9324-8915)作为专业的防水套管及防护设备生产厂家,始终致力于为客户提供高品质的人防防护密闭盒产品和专业技术支持服务。我们严格遵循GB50038-2005规范、07FD02图集及RFJ系列人防标准,产品采用热镀锌钢板制作,厚度≥3mm,双面满焊,镀锌层厚度满足国标要求,**每一件产品都符合人防工程验收标准。
材质标准:盒体及盖板采用热镀锌钢板,厚度满足图集要求;钢材不允许负公差
焊接工艺:密闭肋与连接钢管双面满焊,焊缝饱满,盒体整体不漏气、不漏光
热镀锌处理:镀锌层厚度≥85μm,达到长效防腐耐久
尺寸灵活:标准尺寸180×150×120mm现货充足,可来图定制非标尺寸
资质合规:产品符合07FD02图集及人防工程相关验收规范
价格合理:批量采购价格有竞争力,可提供免费造价咨询支持
如有任何关于人防防护密闭盒的技术问题、定额套用疑问或产品需求,欢迎随时联系我们,我们将竭诚为您提供专业的解决方案和完善的售后服务。
温馨提示:以上内容依据GB50038-2005《人民防空地下室设计规范》、07FD02《防空地下室电气设备安装》图集及行业相关标准编写。在具体项目中应以下发的设计图纸和当地主管部门要求为准,最终结算应参照施工期当地有效定额文件及造价信息网核定价格。
