电气密闭防水套管什么样子

电气密闭防水套管是一种用于人防工程中的特殊管道配件,通常由钢板和镀锌管组成。它的主要作用是保护电线或电缆不受水或其他液体的侵蚀,同时提供一定的抗震保护和密闭保护。

电气密闭防水套管的结构通常包括一个主体部分和多个翼环。主体部分通常由钢板卷制而成,形成一个圆形或矩形的管道状结构,用于容纳电线或电缆。翼环则通常由镀锌管焊接而成,分布在主体部分的周围,用于增加电气密闭防水套管的刚性和抗震能力。

在安装时,电气密闭防水套管通常需要预埋在墙壁、楼板或其他结构中,以**其与周围环境的良好密封。电气密闭防水套管的两端通常需要进行机械裁口处理,以方便电线或电缆的穿入和固定。

电气密闭防水套管的结构设计和材质选择都是为了满足人防工程中对电气线路的保护要求,**其在各种环境下的正常运行和安全使用。

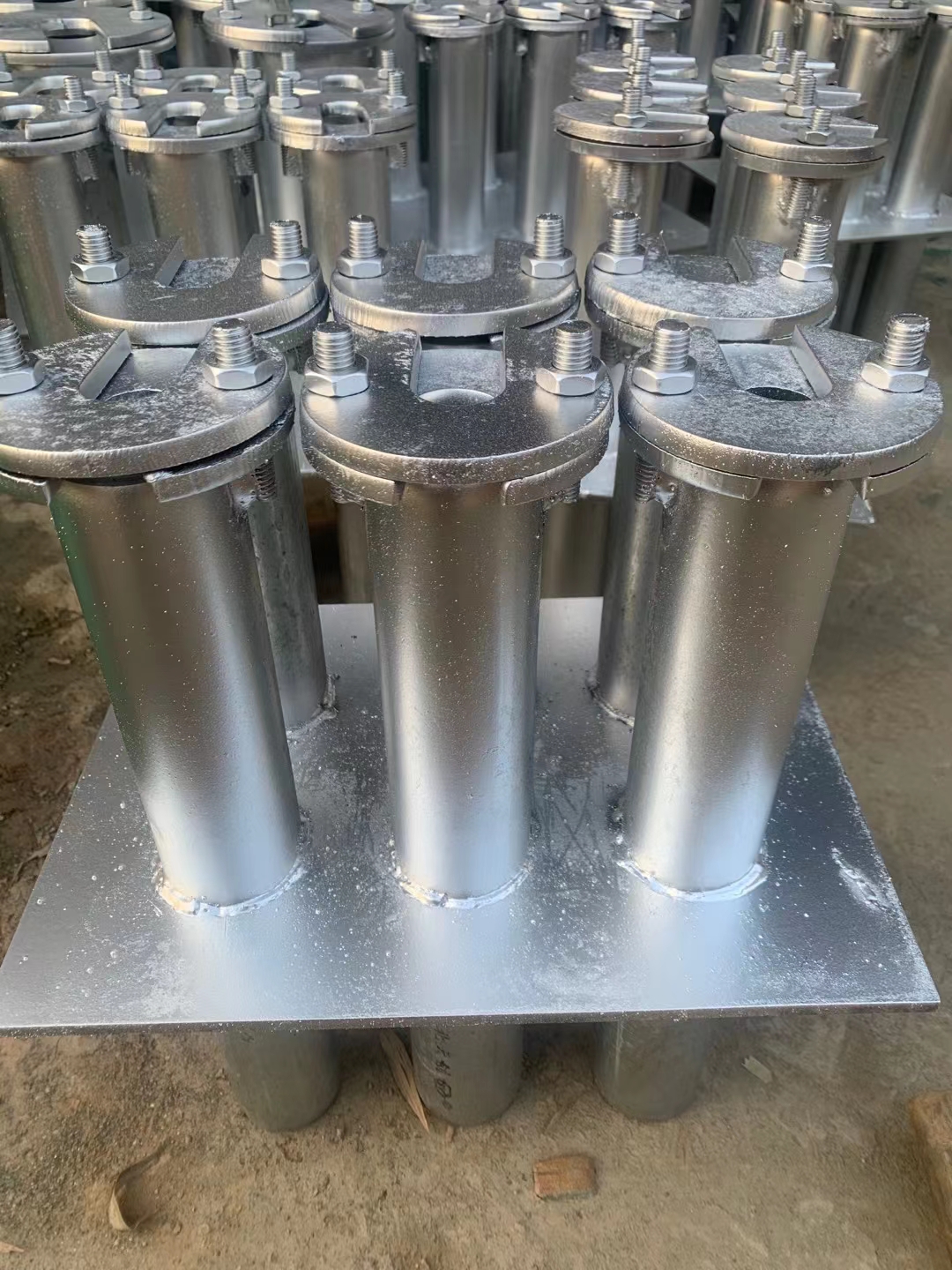

电气密闭防水套管图片
