预埋穿墙套管位置偏差标准

预埋穿墙套管的位置偏差标准通常包括以下几点:

1. 位置和数量:

穿墙套管的位置和数量应符合设计图纸要求。每个预埋穿墙套管应准确位于预留洞口中心,并且预埋穿墙套管间距应均匀。

2. 水平偏差:

预埋穿墙套管的位置尺寸水平偏差应在2mm内。

3. 标高偏差:

成排预埋穿墙套管的标高允许偏差为±2mm。

4. 出墙尺寸:

预埋穿墙套管出外墙的尺寸通常有要求,例如出外墙20cm。

5. 固定要求:

穿墙套管预埋后应固定牢固,防止位移或下沉。固定方法应可靠、合理,可以采用点焊、钢筋夹等固定方式。

6. 清洁要求:

穿墙套管内部应清洁无杂物,以方便穿线。预埋前应将预埋穿墙套管内部清理干净,防止杂物进入。预埋后,预埋穿墙套管口应封堵严密,防止灰尘、杂物等进入。

在实际施工中应以相关的设计图纸和施工规范为准。

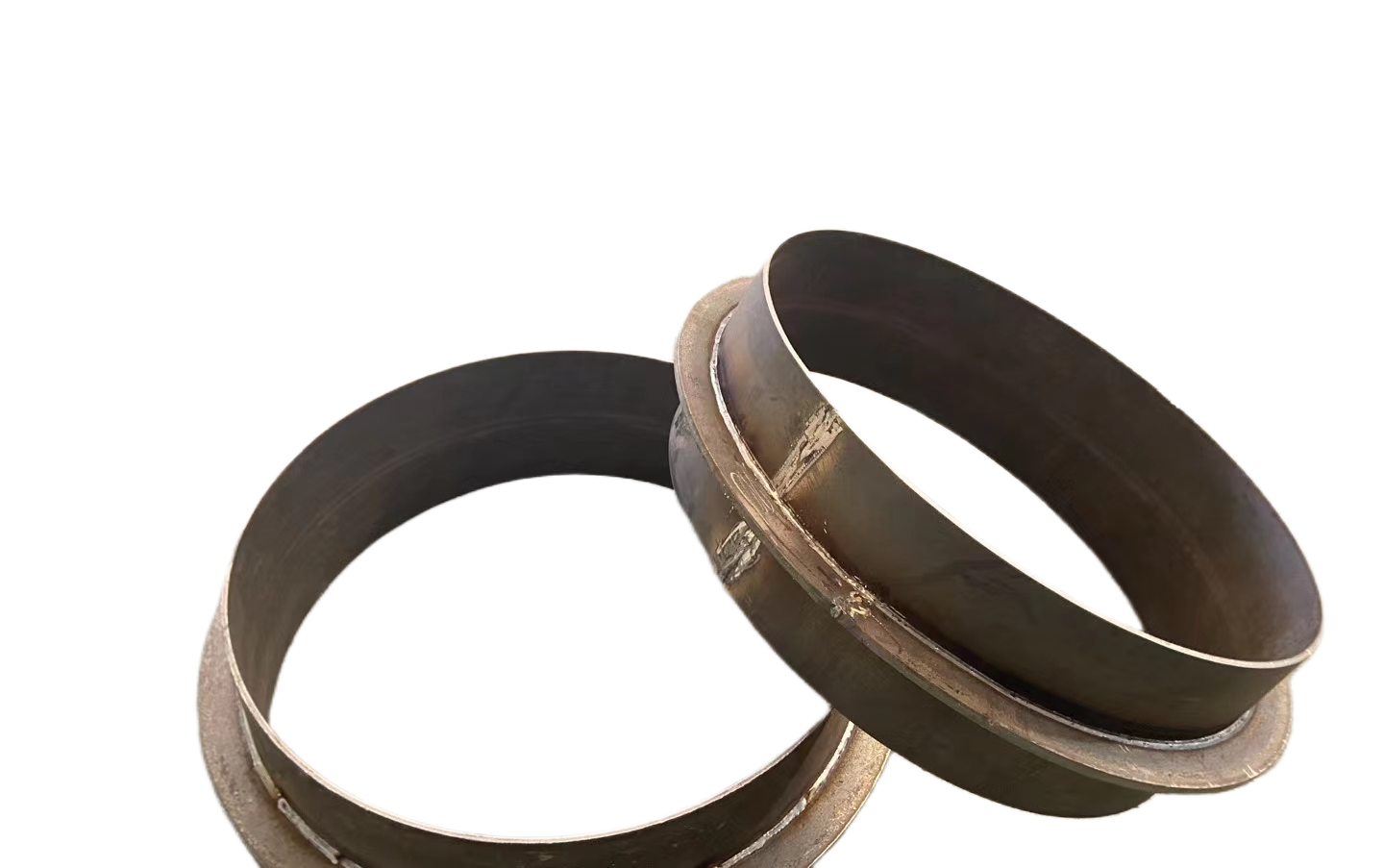

预埋穿墙套管图片

参考资料:

[1] 穿墙套管预埋的验收标准 - 百度文库

[2] 『GB50303-2015』建筑电气工程施工质量验收规范

[3] 《给水排水管道工程施工及验收规范》GB50268-2008

[4] 预留预埋标准化做法（图文）

[5] 安装穿墙套管规范 - 百度文库

[6] 浅谈建筑工程管道套管预留预埋质量控制 - 百度文库
