预埋穿墙钢套管规范要求标准

预埋穿墙钢套管的规范要求标准包括以下几点:

1. 位置和数量:

穿墙套管的位置和数量应符合设计图纸要求。每个预埋穿墙套管应准确位于预留洞口中心,并且预埋穿墙套管间距应均匀。

2. 预埋穿墙套管固定:

穿墙套管预埋后应固定牢固,防止位移或下沉。固定方法应可靠、合理,可以采用点焊、钢筋夹等固定方式。

3. 预埋穿墙套管清洁:

穿墙套管内部应清洁无杂物,以方便穿线。预埋前应将预埋穿墙套管内部清理干净,防止杂物进入。预埋后,套管口应封堵严密,防止灰尘、杂物等进入。

4. 材质要求:

预埋穿墙套管应采用符合设计要求的材质,如钢管、塑料管等。钢管套管通常需要进行防腐处理,如镀锌或涂塑。

5. 规格要求:

预埋穿墙套管的规格应根据所穿管道的直径来确定。常见的预埋穿墙套管规格有DN50、DN80、DN100、DN125等,分别对应不同的管道直径。

6. 密封要求:

当预埋穿墙套管穿越密闭隔墙时,应采用带有密闭翼环的密闭穿墙短管,并在预埋穿墙套管与管道之间填充密封材料,进行密闭处理。

7. 施工顺序:

穿墙套管应在浇筑混凝土前预埋,以避免浇筑完成后重新凿洞破坏防水层。

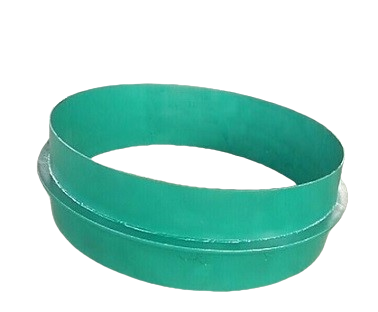

预埋穿墙套管图片
