人防工程预埋穿墙防水套管的验收标准是什么

复杂的人防工程建设中,预埋穿墙防水套管作为关键性的防护设施,其验收标准直接关系到工程的整体质量和防护效能。小编将从多个维度深入解析人防工程预埋穿墙防水套管的验收标准,为相关从业人员提供一份详尽而专业的参考指南。

一、遵循规范,确保质量基石

人防工程预埋穿墙防水套管的验收,首要之务是严格遵循《人民防空工程施工及验收规范》(GB50134-2004)这一行业标准。此外,还需结合具体工程的设计图纸、标准图集(如07FS02)以及新的技术规范,确保每一项验收工作都有据可依、有章可循。

二、材质甄选,奠定坚实基础

材质是防水套管质量的根本。验收时,应重点检查预埋穿墙防水套管材质是否符合设计要求,如钢管壁厚是否达到3mm以上,钢板厚度是否满足规范标准。材质的选择不仅关乎预埋穿墙防水套管的耐久性,更直接影响到其防水密封效果。

三、精细制作,确保结构严密

制作工艺是防水套管质量的另一大关键。验收过程中,需仔细检查密闭翼环的制作是否规范,钢板是否平整,翼高是否在30～50mm的合理范围内。同时,密闭翼环与密闭穿墙短管的结合部位是否满焊,也是不可忽视的重要环节。

四、准确定位,保障安装质量

安装位置的选择同样至关重要。密闭翼环应准确地位于墙体厚度的中间位置,并与周围结构钢筋牢固焊接。此外,密闭穿墙短管的轴线须与所在墙面保持垂直,管端面需平整无瑕疵,以确保套管的安装质量和使用效果。

五、长度控制,优化防水性能

预埋穿墙防水套管两端伸出墙面的长度需符合规范要求。不同用途的穿墙短管,其伸出长度有所差异。如电缆、电线穿墙短管一般伸出30～50mm,给水排水穿墙短管则应大于40mm,通风穿墙短管则需大于100mm。合理的伸出长度有助于提升预埋穿墙防水套管的防水性能,防止外界水分渗入。

六、套管内径,确保管道顺畅

当密闭穿墙短管作为套管使用时,其内径应比穿越的管道外径大30～40mm,以确保管道在预埋穿墙防水套管内能够顺畅通行且不受挤压。同时,管道在预埋穿墙防水套管内不得有接口,预埋穿墙防水套管与管道之间需用密封材料填充密实,并在管口两端进行密闭处理,以进一步提升防水效果。

七、抗力片加装,增强防护能力

为提高人防工程的防护抗力,密闭穿墙短管在朝向核爆冲击波端应加装防护抗力片。抗力片应采用厚度大于6mm的钢板制作,槽口宽度与所穿越的管线外径相匹配,两块抗力片的槽口需对插紧密。这一设计能够有效抵御外部冲击,保障工程内部设施的安全。

八、多管线处理,兼顾整体布局

当同一处有多根管线需作穿墙密闭处理时,可采用在密闭穿墙短管两端各焊上一块密闭翼环的方式进行处理。两块密闭翼环均应与所在墙体的钢筋焊牢,且不得露出墙面。这种处理方式既满足了多管线穿墙的需求,又确保了整体布局的整洁与美观。

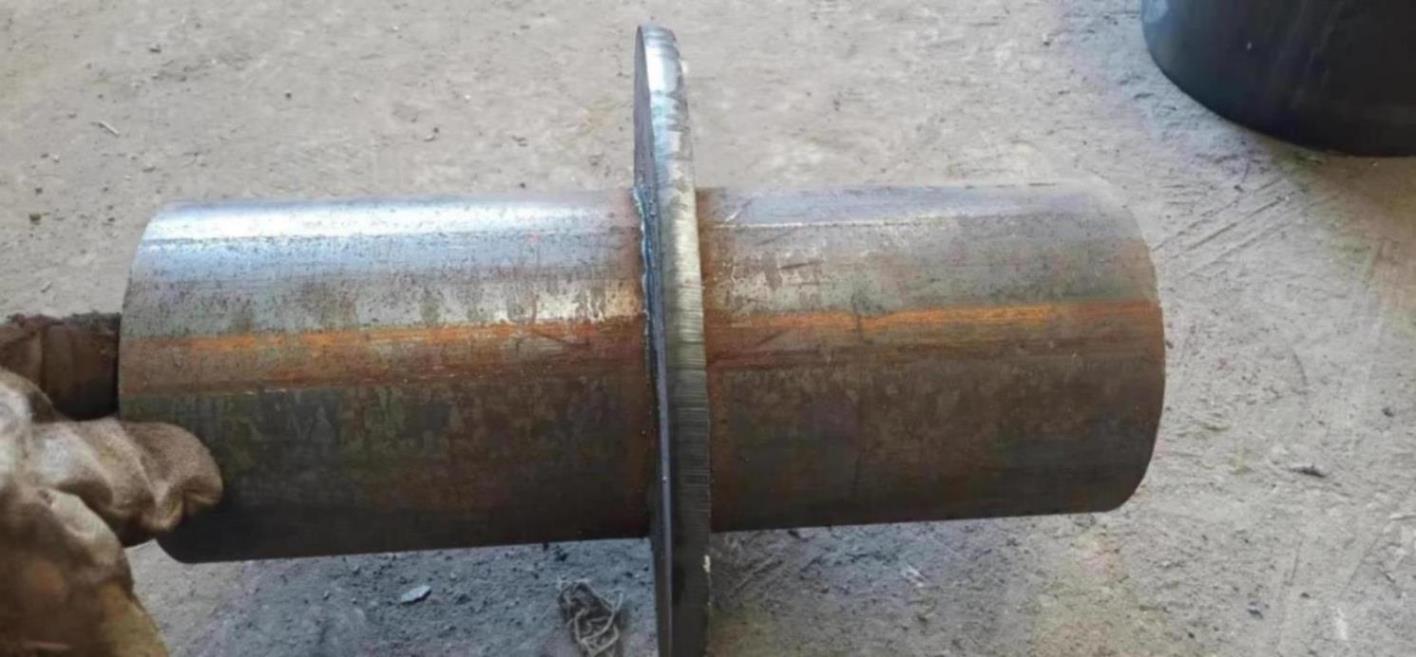

人防工程预埋穿墙防水套管

人防工程预埋穿墙防水套管的验收工作是一项系统工程,需要从业人员具备高度的责任心和专业的技术素养。通过严格遵循规范、精细选材制作、正确安装定位以及强化防护处理等措施,我们可以有效确保防水套管的质量和使用效果,为人防工程的安全与稳定提供有力保障。在未来的工作中,我们应继续深化对验收标准的理解和应用,不断提升人防工程的建设质量和防护水平。
