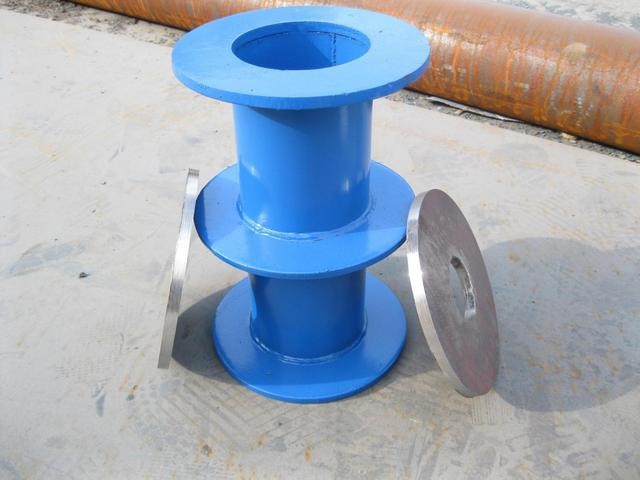

人防给水防护密闭套管图片

人防给水防护密闭套管是人防工程中的重要部件,用于对穿过人防维护的管道起到防护密闭措施。它主要参照《07FS02防空地下室给排水设施安装》图集制作,根据不同的设计要求,可以分为A型、B型、C型、D型、E型、F型六种型号。

在安装人防给水防护密闭套管时,需要注意以下几点:

1. 所有穿越人防区防护密闭隔墙、密闭隔墙及顶板的压力管道均需预留防护密闭套管,防护套管做法参照图集07FS02(人防水),重力排水不得穿越人防区隔墙及顶板。

2. 给水管,压力排水管的密闭穿墙短管,采用壁厚大于3mm的热镀锌钢管,密闭翼环应采用10-12mm的钢板制作,钢板要平整,其翼高宜为30-50mm,密闭翼环与密闭穿墙短管的结合部位其焊缝区要求饱满、均匀、严密。

3. 密闭穿墙短管两端的固定法兰做法于密闭翼环做法相同,密闭穿墙短管两端固定法兰外侧要与墙面在同一平面上。

人防给水防护密闭套管的安装要求主要依据《07FS02防空地下室给排水设施安装》图集,该图集对人防给水防护密闭套管的型号、尺寸、制作要求、安装要求等进行了详细的规定,以确保人防工程的防护密闭性能。在选择和安装人防给水防护密闭套管时,应严格按照该图集的要求进行。
