柔性防水套管安装方式

柔性防水套管的安装方式通常涉及多个步骤,并且需要确保每个步骤都正确无误,以确保其防水性能和稳定性。以下是一个详细的柔性防水套管安装方式:

一、安装前准备

1. 选择型号:

   根据施工要求选择适合的柔性防水套管型号,如A型或B型。

2. 检查尺寸:

   确保套管的尺寸和标准符合图纸要求。

3. 定位焊接:

   根据图纸设计的标高坐标和结构钢筋焊接定位,确保套管牢固焊接,防止移位或歪斜。

二、安装步骤

1. 预埋套管:

• 在墙体或水池等需要防水的地方,按照设计要求预埋柔性防水套管。

• 预埋时,应确保套管水平且固定牢固,防止倾斜或脱落。

2. 浇筑混凝土:

• 在浇筑混凝土前,先将套管顶端的法兰压盘卸掉,并用塑料薄膜或其他材质将套管两端的端口密封好,防止混凝土流入管体内。

• 浇筑混凝土时,应一次性将套管固化在墙体中,并防止套管倾斜和脱落。

3. 清理与防锈:

• 土建浇筑完混凝土并拆除模板后,清理防水套管内的垃圾。

• 刷上防锈漆,以保护套管不受腐蚀。

4. 安装密封圈与法兰压盘:

• 根据套管的内径和所穿管道的外径选择合适的橡胶密封圈。

• 将密封圈按入套管间隙中,并用法兰上面的螺栓将其压紧。

• 安装法兰压盘,确保其与套管紧密连接。

三、安装注意事项

1. 安装方向:

• 如果防水套管安装在无集水坑的地方,法兰压盘应朝向室内方向。

• 如果防水套管安装在有集水坑的地方,无法兰压盘的一侧应朝向集水坑方向。

2. 密封性能:

• 为了确保足够的密封效果,除了使用密封垫片外,还可以准备沥青麻或聚氯乙烯泡沫板等密封材料。

• 在选择密封垫时,应选择接触面积较大的密封圈,形状可以是梯形或其他形状,但密封圈和管道之间的接触面须充足。

3. 墙体要求:

• 如果所穿墙体不是混凝土墙,须将安装位置范围内调整为混凝土墙,以确保防水套管的稳定性。

4. 定期检查与维护:

• 定期检查柔性防水套管的密封性能和稳定性,如发现老化、变形或损坏等问题,应及时更换或维修。

四、应用场景

柔性防水套管广泛应用于各种需要防水的建筑结构中,如建筑物结构墙体、水池、剪力墙、人防工程墙壁等。它们在这些结构中起到密封、防水和保护管道的重要作用。

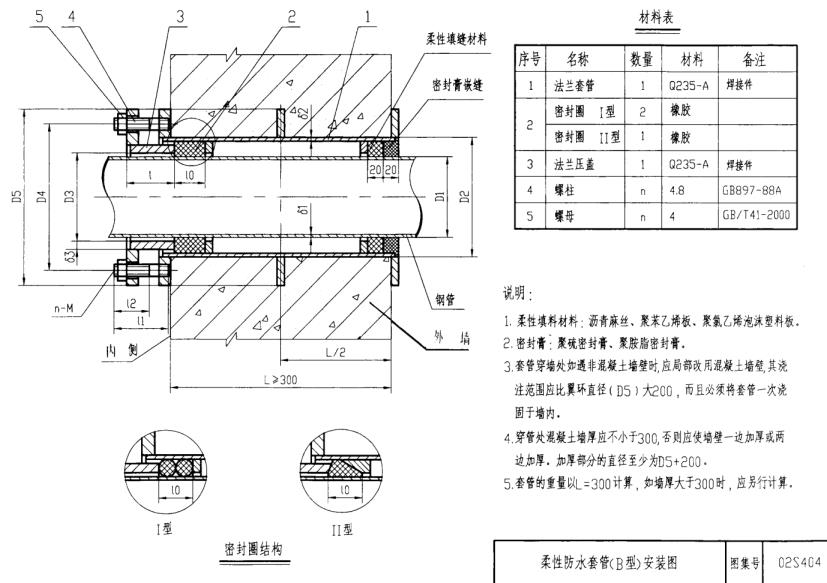

柔性防水套管安装图

柔性防水套管的安装方式需要严格按照设计要求进行,包括选择型号、检查尺寸、定位焊接、预埋套管、浇筑混凝土、清理与防锈、安装密封圈与法兰压盘等步骤。同时,还需要注意安装方向、密封性能、墙体要求以及定期检查与维护等方面的问题。正确的安装方式和注意事项,可以确保柔性防水套管的防水性能和稳定性。
