柔性防水套管与穿过管道管径关系

柔性防水套管是用于管道穿墙处有振动或防水要求严格的结构,它能够适应一定的位移和振动,从而保护管道系统的安全和防水性能。根据02S404标准图集,柔性防水套管的尺寸和管道的管径有着密切的关系。

在确定柔性防水套管的尺寸时,通常需要考虑管道的公称直径(DN),并根据管道的外径来选择合适的柔性防水套管尺寸。例如,对于DN100的管道,其外径通常为108mm,而相应的柔性防水套管的压盖内径会设计为114mm,以确保管道能够顺利穿过柔性防水套管。

柔性防水套管的尺寸对照表通常会根据管道的公称直径(DN)来确定,这个对照表会列出不同公称直径对应的柔性防水套管内径、压盖内径、穿管外径等关键尺寸。这些尺寸的选择是为了确保管道能够顺利穿过防水套管,并且柔性防水套管能够与墙体紧密配合,达到防水的效果。

在实际应用中,柔性防水套管的长度一般为300mm,这个长度可以根据具体的工程需求进行调整。柔性防水套管的材质通常为钢制,外部可能增加防水翼环,以增强其防水性能。在安装时,套管与管道之间的缝隙需要用密封材料填充,以确保防水效果。

柔性防水套管与穿过管道管径的关系,不仅涉及到柔性防水套管的内径和管道外径的匹配,还包括了防水套管的长度、壁厚以及与管道之间的密封方式。正确的选择和安装柔性防水套管,对于确保管道系统的安全运行和防水性能至关重要。

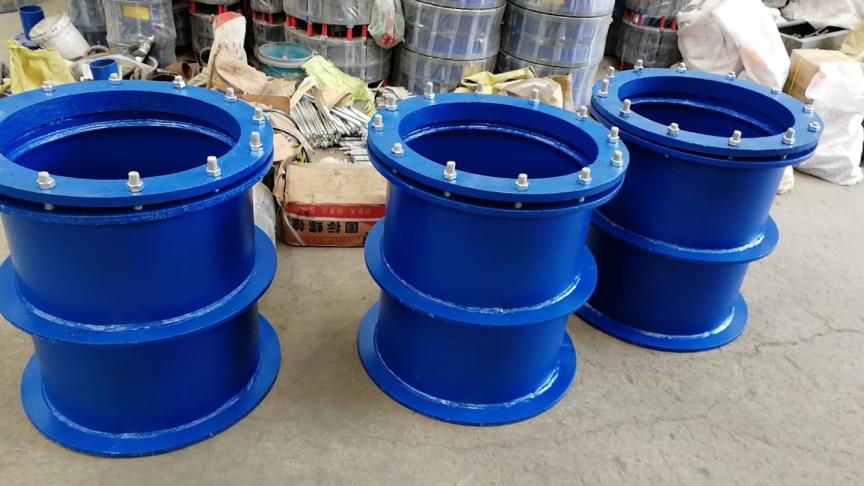

柔性防水套管
