防水套管重量计算公式

防水套管的重量计算公式通常根据其类型和规格而有所不同。以下是刚性防水套管和柔性防水套管的重量计算公式:

一、刚性防水套管重量计算公式

刚性防水套管的重量计算公式为:

W=(D−t)×t×π×ρ+W翼环

其中:

- W 表示刚性防水套管的总重量(kg)。

- D 表示防水套管的外径(mm)。

- t 表示防水套管的壁厚(mm)。

- π 表示圆周率,取值约为 3.14。

- ρ 表示防水套管材料的密度(kg/m³),对于碳钢,密度通常取 7850 kg/m³。

-W翼环 表示翼环的重量(kg),可以根据翼环的尺寸和材料密度计算得出。

二、柔性防水套管重量计算公式

柔性防水套管的重量计算公式与刚性防水套管类似,但由于其结构更为复杂,通常需要考虑更多的部件重量。以下是一个简化的计算公式:

W = W_{防水套管}+ W_{翼环} + W_{法兰压盖} + W_{密封圈} + W_{其他部件}

其中:

- W_{防水套管} 表示柔性防水套管主体部分的重量(kg),计算方法与刚性防水套管类似。

- W_{翼环} 表示翼环的重量(kg)。

- W_{法兰压盖} 表示法兰压盖的重量(kg)。

- W_{密封圈} 表示密封圈的重量(kg)。

- W_{其他部件} 表示其他部件的重量(kg),如档圈等。

三、注意事项

1. 防水套管材料密度:

在计算重量时,需要使用正确的材料密度。对于碳钢,密度通常取 7850 kg/m³;对于不锈钢,密度通常取 7930 kg/m³。

2. 防水套管部件重量:

对于柔性防水套管,需要考虑所有部件的重量,包括防水套管主体、翼环、法兰压盖、密封圈和其他部件。

3. 防水套管尺寸精度:

在计算重量时,需要使用准确的尺寸数据,包括防水套管的外径、壁厚以及各个部件的尺寸。

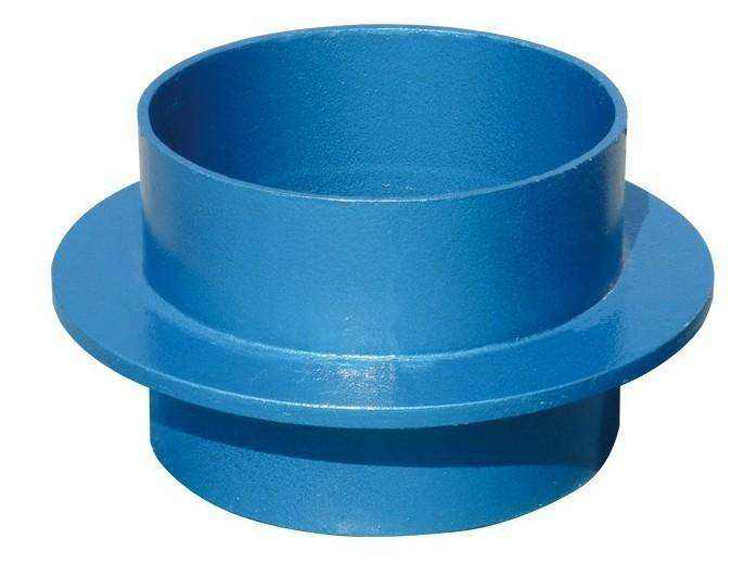

刚性防水套管
